Из какого сплава делают ванну (котел) для горячего цинкования?

Ванна горячего цинкования: из какого уникального сплава изготавливают котел и почему это критично для долговечности

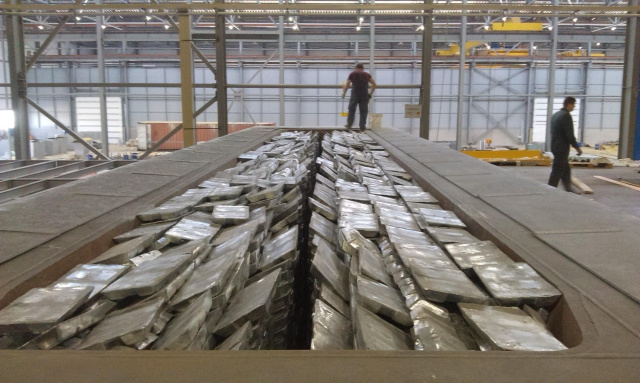

Горячее цинкование остаётся одним из самых надёжных способов антикоррозионной защиты стальных конструкций. Ключевой элемент технологической линии — ванна (котёл, kettle) для расплавленного цинка — работает в экстремальных условиях: температура 450 – 460 °C, постоянный контакт с агрессивным жидким цинком, огромный вес расплава (сотни тонн) и циклические тепловые нагрузки. От материала ванны напрямую зависит срок её службы (обычно 8 – 15 лет), качество покрытия изделий и экономика всего производства.

Почему обычная сталь не подходит и какой сплав выбирают ведущие производители

Обычная конструкционная сталь быстро разрушается из-за интенсивного образования интерметаллидов Fe-Zn (эффект Санделина), особенно при повышенном содержании кремния. Поэтому ванны изготавливают из специально разработанной низкоуглеродистой низкокремнистой котельной стали с жёстко контролируемым химическим составом.

Наиболее распространённые и проверенные марки:

• XG08 (китайский стандарт, самый популярный в Азии и СНГ) — низкое содержание углерода, кремния, серы и фосфора.
• Аналоги от европейских производителей (Pilling, Heissner, Lindab и др.) — специальные низкоуглеродистые марки с близким составом (часто обозначаются как «special low-carbon steel for galvanizing kettles»).
• Armco Iron или близкие сверхнизкоуглеродистые железа (в США и Западной Европе).

Типичный химический состав стали для ванны (масс. %):

Толщина стенок ванны обычно 30 – 60 мм (в зависимости от размеров: от 7×1,5×2 м до 16×3×4 м). Сварка выполняется специальными методами с 100%-м контролем швов (УЗК, рентген), чтобы исключить протечки.

Уникальные особенности современных ванн 2025 – 2026 годов

1. Микролегирование для экстремальной стойкости — некоторые производители (Pilling, CBC Global) добавляют микродобавки (Al, Ti, редкоземельные элементы) для формирования более плотного защитного слоя интерметаллидов на внутренней поверхности ванны.
2. Гибридные решения — внутреннее керамическое или карбид-кремниевое покрытие (в дорогих линиях) снижает эрозию на 30 – 50%, но базовый материал остаётся той же специальной сталью.
3. Оптимизация под современные цинковые сплавы — ванны рассчитывают под Zn + 0,005 – 0,01% Al + 0,04 – 0,06% Ni + Bi/Sn/Pb, что уменьшает дроссообразование и нагрузку на стенки.

Почему именно такой состав обеспечивает максимальную долговечность

Низкий кремний (<0,03%) критически важен: при Si >0,04 – 0,05% реакция Fe-Zn ускоряется в 5 – 10 раз → стенка истончается на 1 – 2 мм в год вместо 0,2 – 0,5 мм. Низкий углерод предотвращает образование хрупких карбидов, а минимальные S и P исключают точечную коррозию и трещины при термоциклах.

Горячее цинкование обеспечивает защиту стальных конструкций на 50 – 100 лет в агрессивных средах. Выбор правильного сплава для ванны — это не экономия, а инвестиция в стабильность производства, качество покрытия и минимизацию простоев на ремонт или замену котла.
