Гаряче цинкування металоконструкцій: правильне проектування з урахуванням вентиляції та дренажу

Гаряче цинкування — один із найефективніших способів антикорозійного захисту металоконструкцій в Україні. Воно забезпечує довговічність до 50–100 років навіть в агресивних умовах. Але якість покриття залежить не тільки від технології цинкування, а й від правильної підготовки конструкцій на етапі проектування.

Особливу увагу приділіть вентиляції та дренажу. Без належних отворів цинк не рівномірно розподіляється, утворюються бульбашки, накопичується надлишковий матеріал або виникають небезпечні ситуації під час занурення. Це призводить до переробок, додаткових витрат і зниження безпеки.

У цій статті ви знайдете детальний чек-лист, розширені таблиці з рекомендаціями за стандартами ДСТУ EN ISO 1461:2024 (та практикою AGA/ENGA) та поради, як уникнути типових помилок.

Про автора

Ярослав Домбровський

Директор, Власник та провідний фахівець ТОВ «АЛІАС УКРАЇНА»

Понад 15 років досвіду в антикорозійному захисті металоконструкцій методом гарячого цинкування. Спеціалізується на повному технологічному циклі — від розробки та оптимізації креслень КМД з урахуванням вимог вентиляції та дренажу до цинкування складних висотних об’єктів, зокрема телекомунікаційних веж 5G.

Експерт з практичного застосування стандартів ДСТУ EN ISO 1461:2024, рекомендацій American Galvanizers Association (AGA) та європейських норм. Регулярно консультує проектувальників і заводи-виробники металоконструкцій на етапі проектування, допомагаючи уникати критичних помилок, зменшувати перевитрату цинку та забезпечувати максимальну довговічність покриття.

Чому вентиляція та дренаж критичні для якісного цинкування

Під час гарячого цинкування конструкцію занурюють у ванну з розплавленим цинком при температурі ~450–460°C. Повітря та розчинники всередині порожнистих елементів розширюються, а цинк повинен вільно затікати та витікати.

• Вентиляційні отвори — випускають повітря та гази, запобігаючи бульбашкам і незахищеним зонам.
• Дренажні отвори — дозволяють цинку стікати, уникаючи скупчення та потовщень.

Правильне розміщення отворів забезпечує:

• Рівномірне покриття без дефектів.
• Економію цинку (до 10–20%).
• Безпеку (немає ризику вибуху через тиск газів).
• Відповідність ДСТУ EN ISO 1461:2024 та міжнародним нормам.

Поширені помилки при проектуванні та їх наслідки

Багато виробників ігнорують вимоги до отворів на етапі креслення, що призводить до проблем:

1. Відсутність або замалі дренажні отвори → надлишковий цинк накопичується в “кишенях”, збільшуючи вагу та витрати.
2. Недостатня вентиляція в закритих профілях → бульбашки повітря, незахищені ділянки, ризик корозії.
3. Неправильне розміщення отворів → цинк не стікає повністю, утворюються краплі та потовщення.
4. Зварювання без отворів у порожнистих елементах → небезпека вибуху під час занурення.

Не менш важливою є якість зварних швів при гарячому цинкуванні – дефекти зварювання (непровари, пори, шлакові включення) часто стають причиною локальних дефектів цинкового покриття та зниження його захисних властивостей.

Такі помилки вимагають механічної очистки або повторного цинкування, що коштує часу та грошей.

Чек-лист для проектування металоконструкцій під гаряче цинкування

Використовуйте ці розширені таблиці як практичний посібник на етапі проектування. Рекомендації базуються на ДСТУ EN ISO 1461:2024, практиці AGA (American Galvanizers Association) та європейських гайдлайнах.

Таблиця 1: Детальні рекомендації щодо розмірів та розташування отворів (вентиляція та дренаж)

Повна технічна карта вентиляційних і дренажних отворів за ДСТУ EN ISO 1461:2024

Таблиця 2: Чек-лист підготовки конструкцій до гарячого цинкування

Збережіть цю таблицю для швидкої перевірки проєктів!

Безкоштовна перевірка креслень КМД за 24 години

Надішліть креслення ваших металоконструкцій — технологи АЛІАС УКРАЇНА безкоштовно проаналізують розташування вентиляційних та дренажних отворів, дадуть рекомендації відповідно до ДСТУ EN ISO 1461:2024 та допоможуть уникнути дорогих помилок.

Що ви отримаєте:

• Точні розміри та місця отворів під ваш тип конструкцій
• Зменшення перевитрати цинку на 10–20%
• Запобігання дефектам, напливам та ризику вибуху
• Відповідність стандартам та безпеку конструкції

Ми перевіримо креслення протягом 24 годин і надішлемо детальний звіт з конкретними правками.

Чим раніше звернетеся (на етапі розробки КМД) — тим дешевше і якісніше вийде цинкування.

Надішліть креслення прямо зараз:

• Email: info@aliasukraine.com.ua
• Телефон: +38 (093) 008-89-95
• Контактна форма: Перейти на сторінку контактів

Просто прикріпіть файли — ми швидко зв’яжемося.

Часті запитання про вентиляцію та дренаж при гарячому цинкуванні

Які розміри отворів рекомендуються для вентиляції та дренажу при гарячому цинкуванні порожнистих профілів?

Для круглих труб мінімальний діаметр отвору становить 10–12 мм (оптимально — 25 мм або 30–50% від площі перерізу). Для квадратних і прямокутних профілів рекомендована сумарна площа отворів не менше 25% від діагоналі перерізу. Зазвичай роблять 4 отвори по 12–20 мм або 2 отвори по 25 мм у діагонально протилежних кутах на кожному кінці.

Де правильно розміщувати вентиляційні та дренажні отвори в металоконструкціях?

Вентиляційні отвори завжди розміщують у найвищих точках конструкції, а дренажні — у найнижчих. У порожнистих елементах отвори повинні бути діагонально протилежними на обох кінцях. Це забезпечує вільний вихід повітря та повний стік розплавленого цинку.

Чим небезпечна відсутність отворів у закритих порожнинах при гарячому цинкуванні?

Відсутність отворів призводить до різкого розширення повітря та випаровування залишків вологи при зануренні в цинк (температура ~450–460°C). Це може спричинити вибух конструкції у ванні, пошкодження обладнання та загрозу для персоналу. Крім того, утворюються повітряні бульбашки та незахищені від корозії зони.

Як уникнути накопичення надлишкового цинку в «кишенях» металоконструкцій?

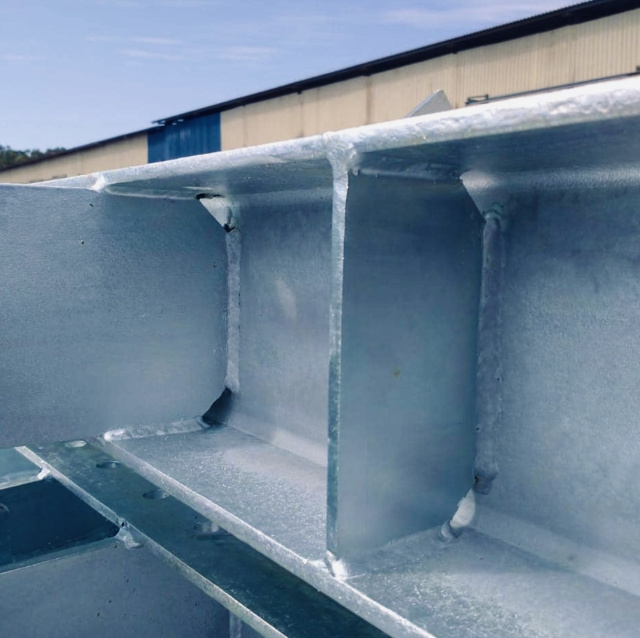

Необхідно повністю уникати закритих кишень або забезпечувати в них дренажні прорізи та отвори. Кінці профілів рекомендується кропити, а в коробчатих секціях робити додаткові отвори кожні 1–2 метри довжини. Це дозволяє цинку повністю стекти і зменшує його витрату на 10–20%.

Які вимоги ДСТУ EN ISO 1461:2024 до вентиляції та дренажу?

Стандарт вимагає забезпечити вільний доступ цинку до всіх внутрішніх і зовнішніх поверхонь конструкції. Конкретні розміри отворів у стандарті не прописані жорстко, тому рекомендується керуватися практикою American Galvanizers Association (AGA) та європейськими рекомендаціями, наведеними в цій статті.

Скільки отворів потрібно робити в квадратних та прямокутних профілях?

Оптимально — мінімум по 2 отвори на кожному кінці профілю (всього 4 отвори). Вони повинні бути діагонально протилежними. Для великих перерізів або довгих елементів кількість отворів збільшують.

Чи можна цинкувати металоконструкції без отворів у закритих елементах?

Ні. Герметичні порожнини без отворів категорично заборонені з міркувань безпеки (високий ризик вибуху) та якості покриття. Навіть якщо конструкцію вдасться занурити, всередині залишаться незахищені зони та надлишок цинку.

Які наслідки неправильного розміщення дренажних отворів?

Цинк не повністю стікає з конструкції, утворюються напливи, краплі та потовщення. Це збільшує вагу виробу, спричиняє перевитрату цинку та погіршує зовнішній вигляд. У складних випадках потрібна механічна обробка або повторне цинкування.

Як правильно підготувати великі коробчаті секції та резервуари до гарячого цинкування?

У великих закритих об’ємах необхідно передбачити отвори сумарною площею 25–50% від перерізу на кожному кінці (розташовані діагонально). Для резервуарів рекомендуються отвори діаметром 60–100 мм у найвищій та найнижчій точках, а також додаткові отвори в внутрішніх перегородках.

Коли найкраще звертатися до гальванізатора для перевірки креслень?

Найкраще — на етапі розробки КМД, до запуску виробництва.

Технологи АЛІАС УКРАЇНА безкоштовно перевіряють креслення на правильність розташування вентиляційних та дренажних отворів. Ми даємо конкретні рекомендації та правки протягом 24 годин. Це дозволяє уникнути переробок, перевитрати цинку та ризиків на етапі цинкування.

Надішліть креслення на info@aliasukraine.com.ua або за тел. +38 (093) 008-89-95.

Послуги гарячого цинкування від АЛІАС УКРАЇНА

Компанія АЛІАС УКРАЇНА спеціалізується на гарячому цинкуванні металоконструкцій будь-якої складності та розмірів. Ми надаємо безкоштовні консультації на етапі проектування — перевіримо ваші креслення, порадимо оптимальні отвори та допоможемо уникнути помилок.

Звертайтеся заздалегідь: це гарантує ідеальний результат, відповідність стандартам ДСТУ і значну економію часу та бюджету.

Висновок

Правильне проектування вентиляційних та дренажних отворів — один із найважливіших факторів якості гарячого цинкування металоконструкцій. Від цього залежить рівномірність покриття, витрата цинку, безпека процесу та довговічність виробу.

Використовуйте наведені в статті таблиці та чек-лист на етапі розробки КМД — це допоможе уникнути типових помилок, зменшити перевитрату цинку та отримати якісне покриття з першого разу.
