HDG + катодний захист за NACE SP0169-2024: розрахунок щільності струму в ґрунтах України

Синергія HDG та катодного захисту для підземних трубопроводів і паль: точний розрахунок щільності струму та потенціалу за NACE SP0169 в українських ґрунтах

Гаряче оцинкування (HDG) створює потужний бар’єрний і жертвовий захист, але в агресивних українських ґрунтах його ефективність значно зростає при комбінації з катодним захистом трубопроводів і паль. Синергія гарячого цинкування + катодного захисту дозволяє знизити необхідну щільність струму катодного захисту в 5–10 разів і забезпечити термін служби підземних трубопроводів і паль 50–80+ років.

У цьому технічному гайді — повний розрахунок катодного захисту за актуальним стандартом NACE SP0169-2024, адаптований під українські ґрунти (ДСТУ 4219-2003). Ви отримаєте готові формули, таблиці, приклади розрахунку щільності струму та рекомендації для тендерів Prozorro.

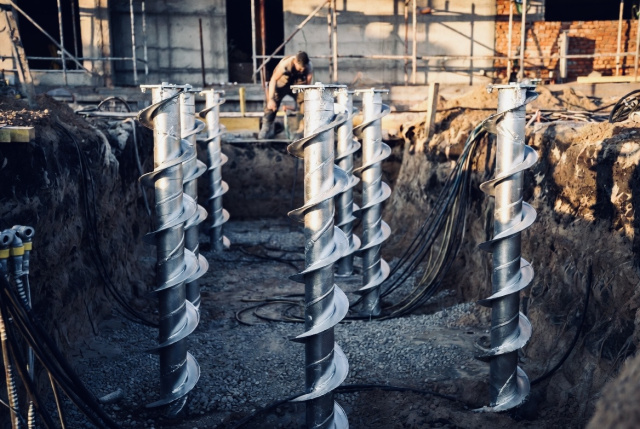

Переваги синергії гарячого оцинкування HDG + катодний захист

• HDG зменшує оголену площу сталі → нижча потреба в струмі.
• Цинк працює як sacrificial anode на початковому етапі.
• Катодний захист компенсує можливі пошкодження покриття протягом десятиліть.

1. Нормативна база (обов’язково для тендерів Prozorro)

• NACE SP0169-2024 — основний міжнародний стандарт (оновлено 2024).
• ДСТУ 4219-2003 — вимоги до захисту магістральних трубопроводів.
• ДСТУ EN ISO 1461:2024 — гаряче цинкування.
• ISO 14713-2:2024, EN 1993-1-9, NACE TM0497.

Детальніше про стандарт NACE SP0169-2024

NACE SP0169-2024 (офіційна назва: Control of External Corrosion on Underground or Submerged Metallic Piping Systems, AMPP SP0169-2024) — це актуальна редакція ключового міжнародного стандарту з контролю зовнішньої корозії підземних і занурених металевих трубопровідних систем та конструкцій. Стандарт переглянуто 8 травня 2024 року Комітетом AMPP SC 15 (Pipelines and Tanks) і повністю замінив редакцію 2013 року.

Чому саме ця редакція важлива для HDG + катодного захисту в Україні

Стандарт чітко визнає синергію покриття + катодного захисту як найкращу практику. Гаряче оцинкування (HDG) розглядається як високоефективне бар’єрно-жертвове покриття (Section 5), яке радикально знижує відсоток оголеної поверхні сталі. Завдяки цьому в розділі 7 (Design of Cathodic Protection Systems) проєктувальник може використовувати значно нижчі значення щільності струму (current density) — саме те, що ми застосовуємо в таблиці для українських ґрунтів за ДСТУ 4219-2003.

Основні критерії катодного захисту (Section 6)

Стандарт зберігає три класичні критерії, але з акцентом на точне врахування IR-drop і ризиків over-protection:

• Поляризований потенціал (instant-off) ≤ –850 мВ відносно CSE.
• Зсув поляризації ≥ 100 мВ від природного потенціалу E_corr.
• Достатній захисний струм (net protective current).

Для систем з HDG (товщина 85–120 мкм) стандарт дозволяє знижувати розрахункову щільність струму в 5–10 разів порівняно з незахищеною сталлю, оскільки покриття зменшує ефективну оголену площу до 10–20 %.

Що нового у редакції 2024 року

• Уточнено вимоги до оцінки оголеної площі для міцних покриттів (включаючи HDG, епоксидні та цинкові системи).
• Розширено рекомендації щодо комбінованого захисту (coating + CP) з урахуванням сучасних матеріалів.
• Посилено акцент на запобіганні водневому охрупченню при потенціалах нижче –1,1 В.
• Детальніше описано методи лабораторного моделювання ґрунтових умов для точного розрахунку i_prot (Section 7).

Практичне застосування в українських проєктах

Для тендерів Prozorro посилання на NACE SP0169-2024 + ДСТУ EN ISO 1461:2024 + ДСТУ 4219-2003 дає максимальну конкурентну перевагу. Інженери АЛІАС УКРАЇНА використовують цей стандарт для розрахунку систем sacrificial anodes (Zn/Mg) або impressed current саме під реальні питомі опори ґрунтів Черкаської, Київської, Дніпропетровської та інших областей.

Висновок блоку: NACE SP0169-2024 — це не просто рекомендація, а обов’язковий інструмент для проєктування систем HDG + CP, які гарантують 50–80+ років безкорозійної роботи в агресивних українських ґрунтах.

2. Критерії катодного захисту за NACE SP0169-2024

Стандарт визначає три основні критерії розрахунку катодного захисту:

1. Поляризований потенціал ≤ –850 мВ відносно CSE (з урахуванням IR-drop).
2. Зсув поляризації ≥ 100 мВ від природного потенціалу корозії (E_corr).
3. Захисний струм (net protective current).

Для HDG-покриття (85–120 мкм) критерії досягаються при значно нижчій щільності струму катодного захисту.

3. Корозійна активність українських ґрунтів (ДСТУ 4219-2003)

Таблиця 1. Класифікація ґрунтів і рекомендована щільність струму катодного захисту при HDG + CP

Значення в таблиці адаптовано відповідно до ДСТУ 4219-2003 та практичного досвіду експлуатації об’єктів АЛІАС УКРАЇНА в Черкаській, Київській, Дніпропетровській та інших областях.

4. Практичний приклад розрахунку катодного захисту

Умови: Підземна пальова опора ЛЕП, ґрунт ρ = 18 Ом·м (висока активність), HDG 120 мкм, діаметр 530 мм, довжина 1 км.

• E_corr = –0,60 В CSE.
• Цільовий потенціал E = –0,90 В.
• β_c = 0,12 В/декаду, i_0 = 5 × 10⁻⁶ А/м².

Для точного розрахунку використовуємо рівняння Тафеля (Tafel equation):
[ E = E_{\text{corr}} - \beta_c \cdot \log\left(\frac{i}{i_0}\right) ]

Звідси:
[ i = i_0 \cdot 10^{(E_{\text{corr}} - E)/\beta_c} = 5 \times 10^{-6} \cdot 10^{0,3/0,12} \approx 0,00158 ] А/м².

З урахуванням HDG (коефіцієнт ефективності 0,15):
Реальна щільність струму катодного захисту ≈ 0,00024 А/м². Економія струму — 85 %.

Площа поверхні:
[ A = \pi \cdot D \cdot L \approx 1666 ] м².

Загальний струм:
[ I = i_{\text{prot}} \cdot A \approx 0,4 ] А (замість 26 А без гарячого оцинкування).

5. Рекомендації для Prozorro та проєктування 2026–2027

• У тендерній документації вказуйте: «Гаряче оцинкування HDG за ДСТУ EN ISO 1461 + катодний захист трубопроводів і паль за NACE SP0169-2024 з щільністю струму i_prot ≤ 0,015 А/м²».
• Для паль: HDG + sacrificial anodes (Zn/Mg).
• Моніторинг: щорічні вимірювання «on/off» потенціалів + CIPS.
• LCC-аналіз: економія на обслуговуванні 40–60 % за 50 років.
• Уникайте over-protection (E < –1,1 В) — ризик водневого охрупчення.

Висновок

Синергія гарячого оцинкування HDG + катодного захисту за NACE SP0169-2024 — це єдиний технічно обґрунтований спосіб забезпечити 50–80 років безкорозійної роботи підземних трубопроводів і паль в українських ґрунтах. Використовуйте наведені формули розрахунку щільності струму та таблиці — і отримуйте перевагу в тендерах Prozorro.

FAQ

Що таке синергія гарячого оцинкування HDG та катодного захисту?

Це комбінація бар’єрного + жертвового захисту HDG з електрохімічним катодним захистом. HDG зменшує оголену площу сталі в 5–10 разів, а катодний захист компенсує пошкодження покриття. Результат — економія струму 60–85 % і термін служби конструкцій 50–80+ років у ґрунтах України.

Яка рекомендована щільність струму катодного захисту за NACE SP0169-2024 при HDG?

Для HDG-покриття 85–120 мкм щільність струму становить 0,001–0,02 А/м² (замість 0,01–0,1 А/м² для незахищеної сталі). Точне значення залежить від корозійної активності ґрунту.

Як класифікуються українські ґрунти за корозійною активністю (ДСТУ 4219-2003)?

Як розрахувати загальний струм катодного захисту для трубопроводу чи паль?

1. Визначте E_corr і цільовий потенціал.
2. За формулою Tafel обчисліть i.
3. Помножте на коефіцієнт HDG (0,10–0,20).
4. Помножте на площу поверхні (A = π · D · L).

Яка економія струму при використанні HDG + катодний захист?

У середньому 60–85 % порівняно з незахищеною сталлю. У прикладі для 1 км труби діаметром 530 мм струм зменшується з 26 А до 0,4 А (економія 85 %).

Чи потрібен катодний захист для паль ЛЕП з гарячим цинкуванням?

Так. У ґрунтах середньої та високої активності (ρ < 50 Ом·м) HDG сам по собі не гарантує 50+ років. Комбінація HDG + sacrificial anodes (Zn/Mg) або impressed current — обов’язкова вимога для Prozorro та надійності.

Чи можна використовувати HDG + катодний захист для паль ЛЕП у ґрунтах з низьким питомим опором (< 20 Ом·м)?

Так, з sacrificial anodes Zn/Mg або impressed current при i_prot до 0,03 А/м².

Які основні критерії катодного захисту за NACE SP0169-2024?

1. Поляризований потенціал ≤ –850 мВ CSE.
2. Зсув поляризації ≥ 100 мВ від E_corr.
3. Достатній захисний струм.
   Для HDG всі критерії виконуються при значно нижчих значеннях струму.

Джерела:

• NACE SP0169-2024
• ДСТУ 4219-2003
• ДСТУ EN ISO 1461:2024
• ISO 14713-2:2024
