Інтеграція гарячого цинкування з 3D-друком

Гібридні металоконструкції майбутнього: синергія гарячого цинкування та адитивних технологій 3D-друку

У світі, де вимоги до металоконструкцій поєднують максимальну свободу дизайну, мінімальну вагу та гарантований антикорозійний захист на 50–100 років, класичне гаряче цинкування (HDG за ДСТУ EN ISO 1461:2024) та адитивні технології (3D-друк металом за ISO/ASTM 52900) перестають бути конкурентами. Їхня інтеграція формує новий клас гібридних конструкцій, де адитивно виготовлені елементи з топологічно оптимізованими решітками або внутрішніми каналами отримують катодний захист цинкового покриття товщиною 80–250 мкм.

Ця стаття — максимально технічний огляд інтеграції процесів: від мікроструктурних особливостей Fe-Zn дифузії на поверхні WAAM- або PBF-виготовлених сталей до практичних рекомендацій щодо уникнення Sandelin-ефекту та забезпечення втомної міцності після цинкування.

Основи технологічних процесів

Гаряче цинкування — це дифузійне нанесення покриття шляхом занурення сталі в розплав цинку (температура 440–460 °C, час занурення 3–8 хв). Формуються чотири шари інтерметалідів:

• η (eta) — чиста Zn, ~0,1–0,5 % Fe
• ζ (zeta) — FeZn₁₃
• δ (delta) — FeZn₇–₁₁
• γ (gamma) — Fe₃Zn₁₀

Товщина та фазовий склад залежать від вмісту Si (0,03–0,15 % — оптимально; >0,25 % — Sandelin-реактивність, надмірне зростання ζ-шару до 300+ мкм).

Адитивні технології 3D-друку металом для сталі:

• WAAM (Wire Arc Additive Manufacturing) — швидкість осадження 1–10 кг/год, шероховатість Ra 50–200 мкм.
• PBF-LB/M (Powder Bed Fusion) — точність ±0,1 мм, Ra 5–15 мкм після друку.
• DED (Directed Energy Deposition).

Типові матеріали: низьковуглецеві сталі S235–S355, конструкційні 1.0570 (S355J2), нержавіючі 316L (обмежено для HDG через Cr-пасивацію).

Технічні виклики інтеграції гарячого цинкування з 3D-друком

1. Шероховатість і пористість поверхні AM-деталі мають відкриту пористість 0,5–5 % (PBF) або 1–10 % (WAAM). Під час цинкування розплав проникає в пори, утворюючи «цинкові включення» та локальні напруження. Рішення: HIP (Hot Isostatic Pressing) при 1150–1200 °C / 100–200 MPa або механічне ущільнення + абразивне бластування Al₂O₃ (зернистість 0,2–0,5 мм, тиск 4–6 бар).
2. Хімічна несумісність сплавів Порошок/дріт для WAAM часто містить Si >0,3 % (G3Si1, G4Si1). Це провокує надмірну реактивність → товщина покриття >300 мкм, крихкість ζ-шару та відшаровування.
   Дослідження 2024 року (Progress in Additive Manufacturing) показують, що для AM-сталі з Si=0,35 % стандартне HDG знижує втомну міцність на 15–25 % через мікротріщини в інтерметалідному шарі. Використання Zn–5Al сплаву (замість чистого Zn) зменшує товщину δ-шару на 40 % і зберігає втомну міцність на рівні 92–97 % від незацинкованої AM-деталі.
3. Залишкові напруження та деформація AM-деталі мають градієнт напружень до 400–600 MPa. При 450 °C відбувається релаксація + фазові перетворення → короблення на 0,5–2 мм/м. Рішення: попередня термообробка (stress-relief annealing 600–650 °C) + жорстке фіксування в кошику для цинкування.
4. Підготовка поверхні Класичне травлення HCl (8–12 %) роз’їдає тонкі стінки AM-решіток. Рекомендовано:
   • Сухе бластування + флюсування (ZnCl₂ + NH₄Cl, 80–120 г/л).
   • Ультразвукове очищення для видалення залишкового порошку.

Оптимізовані технології гібридних конструкцій

• Гібридний workflow: 3D-друк → термообробка → поверхнева підготовка → HDG → (опціонально) дуплексна система (цинк + порошкове фарбування).
• Multi-material: друк нержавіючої вставки на вуглецеву основу з подальшим селективним цинкуванням.
• In-situ моніторинг: датчики температури та товщини покриття в реальному часі (лазерна триангуляція).
• Цинк-алюмінієві сплави Zn–5Al–Mg: знижують реактивність з висококремністими AM-сталями, забезпечують кращу адгезію та стійкість до білої іржі.

Переваги гібридних конструкцій AM + HDG

• Корозійна стійкість C5-M/CX (ISO 12944) — 80–120 років у морському середовищі.
• Зниження ваги на 30–60 % завдяки топологічній оптимізації.

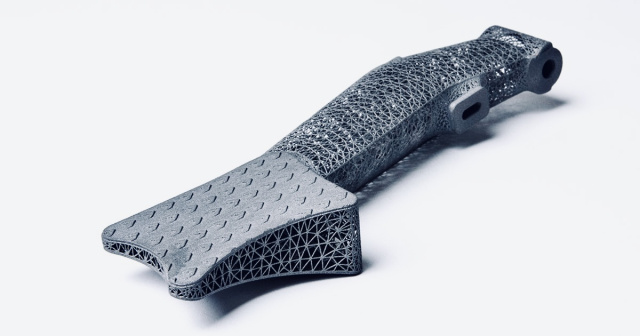

• Свобода геометрії (внутрішні канали охолодження, lattice-структури).
• Економія матеріалу 40–70 % порівняно з традиційним фрезеруванням + зварюванням.

Порівняльна таблиця технологій

Сфери застосування

• Опорні конструкції ВДЕ (вітрові турбіни, сонячні ферми).
• Мости та шумозахисні бар’єри з інтегрованими датчиками.
• Легкі каркаси електромобілів та причепів.
• Морські платформи (offshore) з lattice-елементами.
• Відновлення інфраструктури України за стандартами EU (Ukraine Facility).

Перспективи розвитку (2026–2030)

• Розробка порошків для AM з контрольованим Si <0,08 %.
• Автоматизовані лінії роботизованого HDG для великих AM-деталей.
• Цифрові двійники (simulation Fe-Zn дифузії в COMSOL + ANSYS).
• Інтеграція з BIM та цифровими паспортами продукту (EU CBAM compliance).

Висновок

Інтеграція гарячого цинкування з адитивними технологіями 3D-друку — це не експеримент, а технологічний стандарт майбутнього. Вона дозволяє поєднати геометричну складність, механічну ефективність і довговічний катодний захист в одній деталі. Компанії, які освоюють цей гібрид сьогодні, завтра домінуватимуть на тендерах ЄС та інфраструктурних проєктах.

FAQ

1. Чи можна цинкувати 3D-друковані деталі зі сталі 316L?

Так, але потрібна активація поверхні (попереднє нікелювання або спеціальний флюс). Стандартне HDG дає тонке покриття 40–80 мкм через пасивацію Cr.

2. Як впливає HDG на втомну міцність WAAM-сталі?

Зниження на 5–15 %. При використанні Zn–5Al та оптимальної підготовки — не більше 8 % (дані 2024 року).

3. Яка мінімальна товщина стінки AM-деталі для гарячого цинкування?

≥ 1,5 мм після бластування. Тонші стінки вимагають підтримок або гібридного друку.

4. Чи є українські стандарти для такого гібриду?

Поки ні. Застосовуються ДСТУ EN ISO 1461 + ISO/ASTM 52900 + вимоги проєкту.

5. Яка вартість гібридної обробки порівняно з традиційною?

На 30–70 % дорожче за кг, але економія матеріалу 40–60 % і термін служби ×2 компенсують інвестицію протягом 3–5 років.

6. Чи потрібна додаткова антикорозійна обробка після HDG AM-деталей?

Для C5/CX середовищ — рекомендовано дуплекс (цинк + поліуретан/порошок) для 120+ років.

Автор статті: провідні фахівці ТОВ «АЛІАС УКРАЇНА»

Дата публікації: 19 квітня 2026 р.

Матеріал підготовлено на основі власного досвіду гарячого цинкування, аналізу міжнародних практик WAAM/PBF та актуальних вимог ДСТУ EN ISO 1461:2024.
