​Белая ржавчина в горячем цинковании — это дефект или нет?

Автор статьи:

Ярослав Домбровский — директор и владелец ООО «АЛИАС УКРАИНА», ведущий специалист по горячему цинкованию металлоконструкций.

Более 15 лет практического опыта в области антикоррозионной защиты стальных конструкций, в том числе высотных телекоммуникационных вышек, объектов энергетики, солнечных электростанций и крупногабаритных металлоизделий.

Компания «АЛИАС УКРАИНА» выполняет полный цикл горячего цинкования на собственной производственной линии с ванной длиной 14 метров и соблюдает требования ДСТУ EN ISO 1461:2024.

Белая ржавчина (white rust, белый налёт, «белая коррозия») — одно из самых спорных явлений в горячем цинковании. Одни заказчики считают её серьёзным браком и требуют перецинковки, другие называют косметическим недостатком, третьи вообще утверждают, что это нормальное явление для свежего покрытия. Где проходит реальная граница между «можно принять» и «это уже дефект»?

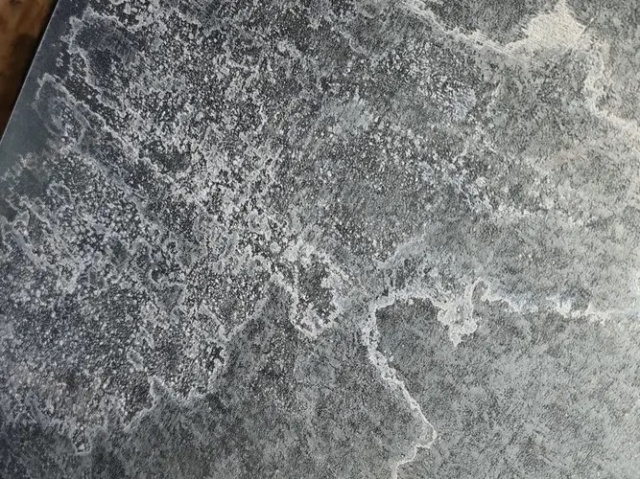

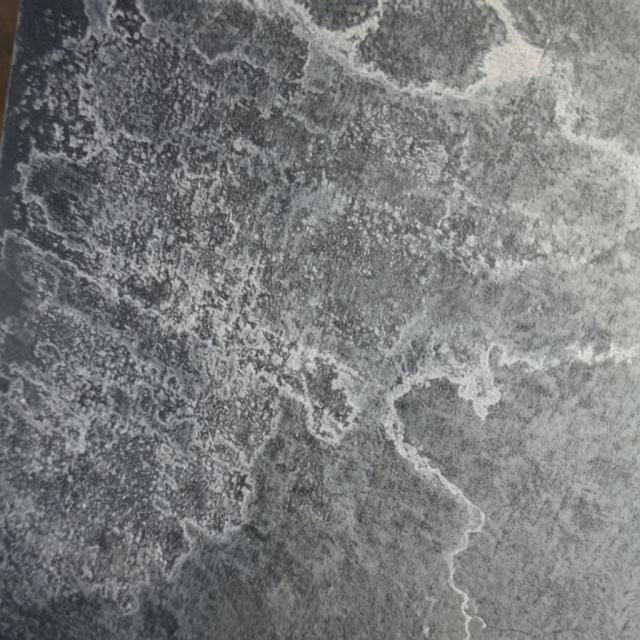

Что такое белая ржавчина на самом деле?

Химически белая ржавчина (white rust / wet storage stain) — это преимущественно гидроксид цинка Zn(OH)₂, часто с примесью основного карбоната цинка — гидроксокарбоната Zn₅(OH)₆(CO₃)₂.

Она образуется при реакции свежего, ещё не сформировавшего защитную патину цинкового покрытия с водой (особенно в жидкой фазе) в условиях ограниченного доступа кислорода и углекислого газа. В результате вместо плотной защитной плёнки карбоната цинка на поверхности появляется рыхлый белый налёт.

Главные условия появления белой ржавчины:

• Относительная влажность воздуха выше 60–65 %
• Температура в диапазоне 5…40 °C (наиболее опасный интервал — 15–28 °C)
• Длительный контакт поверхности с капельной влагой или конденсатом
• Плохая вентиляция между плотно уложенными или сложенными изделиями
• Отсутствие или недостаточное пассивирование (хроматирование / бесхроматная пассивация)
• Упаковка изделий в плёнку или стрейч «на горячую» сразу после извлечения из цинковой ванны

Классификация степени поражения

Самые важные тезисы 2025–2026 годов

1. Согласно ДСТУ EN ISO 1461:2024 белая ржавчина (wet storage stain) прямо не указана как дефект, являющийся основанием для отклонения, при условии, что:

• средняя и локальная толщина цинкового покрытия соответствует требованиям таблиц 1 и 2 стандарта;
• отсутствуют отслоение, растрескивание покрытия или обнажение основного металла.

2. При этом пункт 6.2.3 того же стандарта требует, чтобы покрытие было свободным от дефектов, отрицательно влияющих на его коррозионную стойкость.
Сильная белая ржавчина уже приводит к заметной потере толщины цинка и снижению остаточного срока службы покрытия. Поэтому в практике она может быть признана браком.

3. Реальная практика 2025–2026 годов:

• Лёгкая и средняя белая ржавчина на 85–90 % объектов рассматривается как косметический недостаток и принимается.
• Сильная белая ржавчина (площадь поражения >30–40 % + толщина налёта более 0,3–0,5 мм) почти всегда становится причиной рекламации.
• Очень сильная степень — это грубое нарушение условий хранения и транспортировки. В 95–99 % случаев такие изделия признаются браком и требуют перецинковки.

Практическая таблица принятия решений (Украина / Европа 2026)

Вывод

Белая ржавчина — это не всегда формальный брак по ДСТУ EN ISO 1461:2024, но всегда симптом нарушений в цепочке: технология цинкования → пассивация → упаковка → условия хранения и транспортировки.

Чем толще, плотнее и обширнее белый налёт, тем меньше сомнений, что речь идёт уже не о косметическом недостатке, а о реальном снижении долговечности покрытия. В 2026 году большинство серьёзных заказчиков (особенно на инфраструктурных и энергетических объектах) не готовы принимать даже среднюю степень белой ржавчины.

Коротко и по делу:

• Лёгкая — почти всегда нормально.
• Сильная — почти всегда дефект.

FAQ: Белая ржавчина при горячем цинковании

1. Является ли белая ржавчина браком по ДСТУ EN ISO 1461:2024?

Нет, не автоматически. Согласно ДСТУ EN ISO 1461:2024 белая ржавчина (wet storage stain) не является основанием для отклонения, если средняя и локальная толщина цинкового покрытия соответствует требованиям стандарта, а также отсутствуют отслоение, растрескивание или обнажение стали. Однако сильная степень уже может быть признана дефектом, так как снижает коррозионную стойкость покрытия.

2. Когда белая ржавчина считается дефектом?

Лёгкая и средняя степень (тонкий налёт, площадь до 30–35 %) в большинстве случаев рассматривается как косметический недостаток. Сильная и очень сильная степень (толстые корки, площадь более 40 %, потеря толщины цинка свыше 5–15 мкм) почти всегда признаётся браком и становится причиной рекламации.

3. Влияет ли белая ржавчина на срок службы оцинкованного покрытия?

Лёгкая белая ржавчина практически не влияет. Средняя уже может незначительно сокращать ресурс. Сильная и особенно очень сильная степень приводит к заметной потере толщины цинка и реальному снижению долговечности покрытия.

4. Можно ли принимать металлоконструкции с белой ржавчиной?

Лёгкий пылевидный налёт, который легко стирается, обычно принимают. Средний налёт часто требуют очистить и дополнительно пассивировать. Сильный налёт и наличие красной ржавчины стали — почти всегда основание для отказа и требования перецинковки.

5. Как предотвратить появление белой ржавчины?

Основные меры: качественная пассивация сразу после цинкования, запрет упаковки изделий «на горячую», обеспечение хорошей вентиляции при хранении и транспортировке, защита от длительного контакта с конденсатом и капельной влагой.

6. Чем отличается белая ржавчина от красной?

Белая ржавчина — это продукт коррозии самого цинкового покрытия (гидроксид и карбонаты цинка). Красная ржавчина — уже коррозия стальной основы. Появление красной ржавчины на фоне белой означает, что защитный слой цинка разрушен до металла, и изделие однозначно является браком.

Обновлено 28 июля 2026
