Повністю роботизоване гаряче цинкування: як заводи Китаю, Туреччини та Німеччини прибрали людину з «гарячої» зони і підняли продуктивність на 40 % (реальні turnkey-кейси 2025–2026)

У 2025–2026 роках промисловість гарячого цинкування (HDG) переживає революцію Industry 4.0. Повністю роботизоване гаряче цинкування остаточно прибрало оператора з «гарячої» зони — ділянки навколо ванни з розплавленим цинком (450–460 °C), де раніше панували висока температура, пари флюсу, дрос та фізичні навантаження. Завдяки автоматизованим кранам, 6-осьовим роботам, PLC/SCADA-системам та штучному інтелекту продуктивність зросла на 40 %, брак зменшився, а безпека досягла нового рівня.

ТОВ «АЛІАС УКРАЇНА» як провідний спеціаліст з гарячого цинкування в Україні уважно вивчає ці світові turnkey-проекти. У цій експертній статті — технічний розбір технології, реальні кейси Китаю, Туреччини та Німеччини та порівняльні таблиці. Матеріал допоможе металоконструкторським заводам, виробникам опор освітлення, метизів та інфраструктурних елементів зрозуміти, як впровадити сучасне обладнання без компромісів за стандартом ДСТУ EN ISO 1461:2024.

Чому «гаряча» зона — головний біль традиційного гарячого цинкування?

У класичних лініях оператори вручну керують мостовими кранами, занурюють конструкції у ванну, знімають дрос та попіл цинку.

Ризики:

• тепловий удар і опіки;
• інгаляція парів;
• втома → помилки → нерівномірне покриття.

Повністю роботизоване гаряче цинкування переносить керування в захищену операторську. Автоматика виконує всі критичні операції: точне позиціонування, контроль швидкості занурення (0,5–1,5 м/хв), автоматичне зняття дросу та попелу, моніторинг температури, складу цинку та рівня ванни в реальному часі.

Ключові елементи системи:

• Автоматизовані мостові крани з частотними перетворювачами та датчиками навантаження.
• 6-осьові промислові роботи (для зняття попелу цинку та дрібних операцій).
• Системи машинного зору + AI для виявлення дефектів занурення.
• SCADA/PLC з віддаленим доступом (Siemens, Allen-Bradley, Omron).
• Інтеграція з ERP для автоматичного планування партій.

Результат: цикл обробки однієї партії скорочується на 25–35 %, а загальна продуктивність лінії зростає на 40 % завдяки відсутності простоїв, 24/7-режиму та нульовим втратам через людський фактор.

Структура повністю роботизованої лінії гарячого цинкування: етап за етапом

Повністю роботизована лінія HDG — це замкнутий технологічний ланцюг, де всі ванни, печі та зони постобробки з’єднані єдиною системою автоматизованих мостових кранів (overhead cranes) з PLC-керуванням. Вироби (металоконструкції, метизи, труби) навішуються на спеціальні джіги або кошики. Далі вся логістика відбувається без участі людини в зонах хімічної та термічної обробки. Оператор лише задає програму через SCADA-інтерфейс, а система сама виконує послідовність операцій з точністю до секунди.

Ось як виглядає лінія на кожному етапі (на прикладі turnkey-систем Hebei Annuo, Jiangsu XinLingYu, ESTGAL A.Ş. та німецьких рішень з роботами Fraunhofer IFF):

1. Завантаження

Автоматизована зона завантаження оснащена транспортерами або AGV-возами. Для дрібних метизів — промислові роботи з системою машинного зору автоматично навішують вироби на джіги. Для великих конструкцій — напівавтоматичне навішування з дистанційним контролем. Система зчитує штрих-код/RFID і передає дані в ERP для автоматичного вибору програми обробки.

2. Обезжирювання (дегресинг)

Автоматизований кран переносить джіг у ванну з лужним або кислотним обезжирювачем (температура 40–60 °C). Ванна має автоматичні кришки, датчики рівня та концентрації розчину, систему підігріву та вентиляції. Час занурення та витягування строго програмований — ніяких «людських» пауз.

3. Промивка

Кран переміщує виріб у каскадну систему промивних ванн (холодна/тепла вода). Автоматика контролює витрату води, pH і проводить каскадну рециркуляцію для економії ресурсів. Датчики проводять онлайн-аналіз якості промивки.

4. Травлення (піклінг)

Виріб опускається в ванни з соляною кислотою (HCl 10–18 %). Сучасні лінії (наприклад, від Hebei Annuo) мають повністю закриті травильні кімнати з автоматичними дверима та системою витяжки. PLC постійно моніторить концентрацію кислоти, температуру та рівень дросу. Автоматична дозування свіжої кислоти без зупинки лінії.

5. Промивка (після травлення)

Повторне автоматичне промивання для повного видалення кислоти. Додаткові датчики запобігають перехресному забрудненню між ваннами.

6. Флюсування

Кран переносить джіг у ванну з флюсом (розчин ZnCl₂ + NH₄Cl). Автоматика контролює щільність флюсу, температуру (60–80 °C) та час занурення. Флюс наноситься рівномірно, без пухирів.

7. Сушильна піч

Автоматичний транспорт до конвекційної або інфрачервоної сушильної печі (температура 100–150 °C). Виріб повністю висушується за 5–10 хвилин. Система рекуперації тепла зменшує енергоспоживання. Датчики вологості автоматично коригують час сушіння.

8. Ванна цинкування (гаряча зона)

Найкритичніший етап. Автоматизований кран з частотним регулюванням опускає джіг у розплавлений цинк (450–460 °C) зі швидкістю 0,5–1,5 м/хв. Тривалість занурення задається PLC залежно від товщини металу. Після витягування 6-осьовий промисловий робот (як у проектах Fraunhofer IFF + WIEGEL) автоматично знімає попіл цинку та дрос з поверхні ванни спеціальними механічними та газовими інструментами. Нульовий контакт людини з «гарячою» зоною. AI-камери контролюють якість покриття в реальному часі.

9. Охолодження

Автоматичне переміщення до зони охолодження: повітряне (вентилятори) або водне quenching. Система контролює швидкість охолодження, щоб уникнути деформацій. Для метизів — додаткова центрифуга з автоматичним завантаженням.

10. Зняття виробів

Кран транспортує охолоджені вироби до зони розвантаження. Для дрібних деталей — роботи автоматично знімають вироби з джігів. Для великих конструкцій — дистанційне керування кранами. Автоматична інспекція товщини покриття (магнітні/ультразвукові датчики).

11. Пакування

Автоматизована лінія пакування: роботизовані маніпулятори укладають вироби в пачки, наносять захисне покриття (passivation), етикетують і готують до відвантаження. Інтеграція з ERP дозволяє автоматично формувати палети за замовленням клієнта.

12. Завантаження (цикл повторюється)

Порожні джіги автоматично повертаються в зону завантаження по конвеєру. Вся лінія працює в замкнутому циклі 24/7.

Така архітектура (використовується в turnkey-проектах Китаю, Туреччини та Німеччини) забезпечує повну відсутність людини біля ванн, мінімальні простої та стабільну якість за ДСТУ EN ISO 1461:2024.

Реальні turnkey-кейси 2025–2026: як це працює на практиці

Китай: масове впровадження повної автоматизації від Hebei Annuo та Jiangsu XinLingYu

Китайські лідери (Hebei Annuo Automation та Jiangsu XinLingYu) поставляють turnkey-лінії «під ключ» з повним циклом: від попередньої обробки до охолодження. У 2025–2026 роках десятки заводів перейшли на автоматичні лінії з роботизованими кранами та авторегулюванням параметрів ванни.

Технічні особливості:

• Автоматична система керування кислотним травленням, флюсуванням і сушінням.
• Роботизоване зняття дросу та попелу цинку без зупинки лінії.
• Продуктивність: +40 % завдяки точному контролю швидкості занурення та відсутності «людських» пауз.

Такі лінії ідеально підходять для серійного виробництва метизів, труб і дрібних металоконструкцій. Китайські постачальники вже інтегрують IoT-моніторинг, що дозволяє прогнозувати знос обладнання та оптимізувати витрати цинку на 15–20 %.

Туреччина: TCK Kıraç Galvaniz (ESTGAL A.Ş., 2025) — найбільший інтегрований комплекс Європи

У липні 2025 року в організованій промисловій зоні Бозуюк (Bozüyük, Bilecik) компанія Kıraç Galvaniz (TCK by Kirac) запустила новий turnkey-комплекс від турецького інженера ESTGAL A.Ş. Ванна 1,8 × 13 × 4,8 м (висота) — одна з найбільших у Європі.

Що зроблено:

• Повністю автоматизована лінія гарячого цинкування з програмованим керуванням усіма етапами.
• Автоматизовані крани та системи транспортування конструкцій без участі операторів у гарячій зоні.
• Інтеграція з виробництвом металоконструкцій (загальна площа комплексу 54 476 м²).

Результат: потужність зросла на 250 % порівняно зі старими лініями, а операційна продуктивність на одну зміну — на 40 % завдяки безперервній роботі та нульовим простоям. Компанія отримала також екологічний бонус — сучасні системи очищення газів.

Німеччина: Fraunhofer IFF + WIEGEL Group — точкова робототехніка та інтеграція duplex-систем (2025–2026)

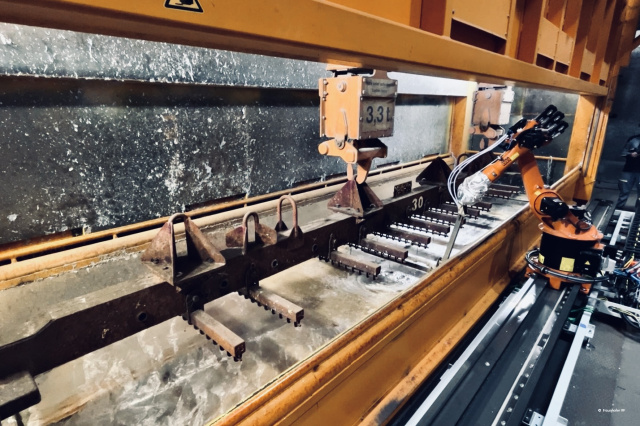

Німецька точність проявилася в проекті Fraunhofer IFF (у співпраці з RWTH Aachen та BGHM). У 2025 році запущено 6-осьового промислового робота для автоматичного зняття попелу цинку з поверхні ванни — операція, яка раніше вимагала постійної присутності людини в гарячій зоні.

WIEGEL Group у Фойхтвангені (Feuchtwangen) у вересні 2025 розпочав будівництво найсучаснішого заводу покриття, інтегрованого з існуючою лінією гарячого цинкування. Повністю автоматизована лінія дробоструминного очищення та нанесення покриттів (EP/PUR) працює поряд з HDG, створюючи готові duplex-системи без ручного втручання.

Німецькі кейси акцентують на безпеці та екології: робот прибирає 100 % ручних операцій біля ванни, а AI контролює склад розплаву в реальному часі.

Порівняльна таблиця: традиційне vs повністю роботизоване гаряче цинкування

Порівняння turnkey-кейсів Китаю, Туреччини та Німеччини (2025–2026)

Переваги для українських підприємств

Впровадження повністю роботизованого гарячого цинкування дозволяє:

• відповідати CBAM-виробам ЄС (зниження CO₂-сліду);
• вигравати тендери на інфраструктуру (опори освітлення, зарядні станції EV, smart-city);
• знижувати витрати на охорону праці та медичне обслуговування.

ТОВ «АЛІАС УКРАЇНА» пропонує консультації з адаптації цих технологій під українські реалії, постачання обладнання та послуги гарячого цинкування металоконструкцій і метизів за ДСТУ EN ISO 1461:2024.

FAQ: найпопулярніші питання про повністю роботизоване гаряче цинкування

Що таке повністю роботизоване гаряче цинкування?

Це технологія HDG, де всі операції біля ванни з розплавленим цинком виконують автоматизовані крани, роботи та системи ШІ. Людина повністю виведена з «гарячої» зони.

На скільки зростає продуктивність після переходу на роботизовану лінію?

Реальні turnkey-кейси 2025–2026 показують стабільне зростання на 40 % завдяки скороченню циклів і відсутності простоїв.

Чи можна інтегрувати роботизовану систему в існуючий завод гарячого цинкування?

Так. Більшість turnkey-проектів передбачають модернізацію: заміна кранів, додавання роботів для попелу та PLC-системи.

Які стандарти регулюють якість покриття в роботизованих лініях?

ДСТУ EN ISO 1461:2024 (на базі ISO 1461:2022). Автоматика забезпечує стабільну товщину 80–200 мкм і катодний захист.

Чи впливає автоматизація на вартість послуг гарячого цинкування?

На старті інвестиції вищі, але вже за 18–24 місяці окупність завдяки +40 % продуктивності, економії цинку та зниженню браку.

Готові впровадити сучасне роботизоване гаряче цинкування на своєму виробництві?

Звертайтеся до ТОВ «АЛІАС УКРАЇНА» — ми допоможемо обрати оптимальне рішення під ваші задачі та бюджет.

Джерела: реальні промислові проекти ESTGAL, Hebei Annuo, Fraunhofer IFF, WIEGEL Group 2025–2026.

Автор статті:

Домбровський Ярослав, директор ТОВ «АЛІАС УКРАЇНА»
