Защита опор освещения от ветра: расчёт по ДБН и ДСТУ EN40
Металлическая опора наружного освещения работает как высокая консоль. Ствол, кронштейн и светильник собирают давление ветра, а изгибающий момент уходит во фланец и фундамент. На открытом поле, насыпи трассы, набережной или промплощадке без экранирующей застройки порыв 25–30 м/с — расчётный случай, а не «непогода».
Климат площадки назначают по ДБН В.1.2-2:2006 «Навантаження і впливи» зі змінами № 1 та № 2. Сопротивление ствола, люка и прогиб проверяют по ДСТУ EN 40-3-1 и ДСТУ EN 40-3-3. Подменять одно другим нельзя: ДБН даёт W0 и тип местности, EN 40 — сечение у заделки и у низа люка.
Что разрушает опору: четыре механизма, а не «тонкая труба»
Четыре механизма отказа действуют вместе.
Лобовое давление
Ветер давит на проекцию ствола, кронштейна и корпуса светильника. Чем больше эффективная площадь (EPA) и чем выше точка приложения, тем больше момент у корня.
Парусность навесного оборудования
Второй прожектор «шахматной» компоновки, баннер, камера на выносной штанге или щит на стволе добавляют площадь там, где плечо максимальное — у вершины.
Вихревой срыв и резонанс
За круглым или гранёным стволом периодически отрываются вихри. Если частота срыва совпадает с собственной частотой опоры, усталостные трещины появляются у люка, у фланца и в швах кронштейна даже при скорости ниже «ураганной».
Гололёд плюс ветер
Корка льда увеличивает диаметр и шероховатость. Растут одновременно площадь, коэффициент сопротивления и масса. Для линий и высоких мачт это отдельный раздел ДБН; для опор освещения — обязательная проверка, если стенка гололёда по площадке ненулевая.
Ориентир: тонкостенная опора выше 8 м без расчёта EPA светильника и без запаса по заделке плохо переносит порывы свыше 25–30 м/с на местности типа I. «Не упала прошлой зимой» расчётом не является.
Какой норматив действует в Украине в 2026 году
Для объектов в Украине ветровое давление назначают по ДБН В.1.2-2:2006 со изменениями № 1 и № 2. Это не перевод СНиП и не карта районов I–VII из СП 20.13330. Характеристическое W0 берут по карте или по приложению Е — в паскалях, повторяемость в среднем раз в 50 лет. Смену № 1 используют для Ch (табл. 9.01 и 9.02).
Отдельный контур изделия — линейка ДСТУ EN 40:
- ДСТУ EN 40-3-1 — характерные нагрузки на опору освещения
- ДСТУ EN 40-3-3 — проверка расчётом (заделка, низ люка, прогиб)
- ДСТУ EN 40-5 — требования к стальным опорам
Сфера EN 40: номинальная высота до 20 м без кронштейна и до 18 м с кронштейном. Выше — отдельный расчёт высокомачтовых опор, а не «большая ОГК из прайса».
СП 20.13330, ПУЭ РФ и формулировка «ветровой район IV–VII» в украинском ТЗ не основание для выбора серии. Расчёт «по российскому району» пересчитывают по W0 населённого пункта и типу местности площадки.
Ориентиры W0 и гололёда по приложению Е ДБН В.1.2-2:2006
|
Город / зона |
W0, Па |
b, мм |
WB, Па |
Что закладывать в серию |
|
Киев |
370 |
19 |
160 |
базовая ОГК при компактном LED |
|
Черкассы, Смела |
420 |
18 |
220 |
ОГК; на открытом берегу — запас по стенке |
|
Умань |
440 |
19 |
210 |
ОГК, контролировать EPA светильника |
|
Днепр |
470 |
19 |
260 |
утолщённая стенка или ОГУ |
|
Одесса |
460 |
28 |
330 |
ОГУ, антикоррозия C4–C5, глубже заделка |
|
Львов |
520 |
15 |
240 |
усиленная серия, проверка гололёда |
|
Дрогобыч |
560 |
16 |
190 |
усиленная серия + гололёд |
Цифры W0, b и WB — из приложения Е. Это вход в спецификацию, а не «категория из каталога». На набережной Одессы и во дворе Черкасс при одном городе коэффициент высоты и тип местности дадут разный момент у фланца.
Черкассы и Смела — 420 Па по приложению Е; это вход в расчёт, а не «второй ветровой район». На набережной и во дворе при одном W0 момент у фланца разный из‑за типа местности и (C_h).
Как считается ветровая нагрузка на опоры освещения по ДБН
Граничное расчётное значение ветрового давления по п. 9.4 ДБН В.1.2-2:2006:
Wm = γfm × W0 × C
где Wm — граничное расчётное давление, Па; γfm — коэффициент надёжности по периоду повторяемости T (табл. 9.1); W0 — характеристическое давление по карте или приложению Е; C — суммарный коэффициент по п. 9.7:
C = Caer × Ch × Calt × Crel × Cdir × Cd
|
Коэффициент |
Что означает |
Как не ошибиться |
|
Caer |
аэродинамика сечения |
не назначать «0,7, потому что граненая». У круга зависит от числа Рейнольдса, у 8- и 12-гранника — от ширины грани |
|
Ch |
высота и тип местности |
тип I — акватория и голая равнина; II — село и редкая застройка; III — промзона и городской массив |
|
Calt, Crel, Cdir |
высота над морем, рельеф, направление |
на равнине Центральной Украины обычно 1,00; в Карпатах Calt нельзя игнорировать |
|
Cd |
динамичность / пульсация |
для коротких жёстких опор часто 1,00–1,20; для высоких тонких стволов растёт |
Ch на высоте 10 м при периоде своих колебаний не более 0,25 с (табл. 9.01 після зміни № 1): местность II — 0,90; местность I — 1,20. Если период больше 0,25 с — только табл. 9.02 (на 10 м: II — 1,50; I — 1,80). Тонкий ствол 10–16 м с массой на вершине часто не проходит порог 0,25 с.
γfm по табл. 9.1: T = 25 лет — 0,87; T = 50 лет — 1,00; T = 100 лет — 1,14. Для массовых опор освещения ДБН допускает принимать T равным сроку службы.
Сила на элемент и момент у фланца:
F = Wm × A
M = Fств × zств + Fверх × H
Именно M, а не «давление в паскалях», задаёт толщину стенки, размер фланца и заделку фундамента.
Для конуса давление и ширина меняются по высоте. Корректнее делить ствол на 2–3 пояса, брать Ch и ширину проекции каждого пояса, а не одну «среднюю трубу».
Как связан ДБН и ДСТУ EN 40: два контура, один ствол
Здесь каталожные статьи чаще всего подменяют расчёт слоганом.
|
Контур |
Документ |
Что выдаёт |
Чего не выдаёт |
|
Климат площадки |
ДБН В.1.2-2:2006 зі змінами |
W0, тип местности, γfm, гололёд |
прочность люка и предельный прогиб изделия |
|
Сопротивление ствола |
ДСТУ EN 40-3-1 / 40-3-3 |
характерное давление на изделие, проверка у заделки и у низа люка, SLS |
карту ветра Украины |
В EN 40-3-1 характерное давление на высоте z собирают через базовое q(10), коэффициент размера ствола δ, динамический коэффициент и коэффициент экспозиции ce(z). Горизонтальная сила на участок ствола:
Fc(z) = Ac × c × q(z)
Проверка по ДСТУ EN 40-3-3 обязательна минимум в двух сечениях: точка заделки и нижний край люка. Расчёт «целого кольца» без редукции отверстия показывает запас, которого в металле нет.
Правило завода: W0 и тип местности — из ДБН, карта раскроя и люк — проверка EN 40. Число из ДБН-примера нельзя подставлять в EN 40 как готовое q(z).
Пример порядка величин: опора 10 м в Черкассах
Ориентир масштаба момента по ДБН, не рабочий проект и не верификация по EN 40-3-3.
Исходные данные:
- площадка: Черкассы, W0 = 420 Па, местность типа II, высота над морем менее 200 м
- конструкция: гранёная коническая опора 10 м, средняя ширина проекции ствола 0,16 м
- навеска: компактный LED, EPA = 0,10 м²; короткий кронштейн, EPA = 0,06 м²
- коэффициенты: γfm = 1,00 (T = 50 лет); Caer ствола = 0,80 (уточняется по EN 40-3-1); Ch = 0,90 (табл. 9.01, T ≤ 0,25 с); Calt = Crel = Cdir = 1,00; Cd = 1,10
C = 0,80 × 0,90 × 1,10 = 0,792
Wm = 1,00 × 420 × 0,792 = 333 Па = 0,333 кН/м²
Aств = 0,16 × 10 = 1,60 м² → Fств ≈ 0,53 кН
Aверх = 0,16 м² → Fверх ≈ 0,05 кН
M ≈ 0,53 × 5,0 + 0,05 × 10,0 = 3,2 кН·м
3,2 кН·м — порядок момента по ДБН для этой схемы (местность II, табл. 9.01, компактный LED). Это не MEd по ДСТУ EN 40-3-3: q(z), Cf и γf собирают иначе. На набережной тип местности I, Ch на 10 м = 1,20, момент растёт на 30–40 % без смены светильника. Если период ствола больше 0,25 с, Ch берут из табл. 9.02 — прирост ещё выше. Сечение у фланца, низ люка и прогиб считают отдельно — проверка ствола по ДСТУ EN 40-3-3. Стенку 3 мм «из линейки» по одной цифре 3,2 не выпускают.
Семь способов защиты опор освещения от ветра
1. Выбрать ствол под аэродинамику и жёсткость
Гранёный ствол ОГК удобнее во фланце и люке, обычно даёт больший момент сопротивления при той же массе и предсказуемее считается по EN 40. Круглый ствол при отдельных числах Рейнольдса может иметь меньший коэффициент лобового сопротивления — только по кривой стандарта.
Ориентир по сериям:
- ОГК — базовый город и трасса 8–12 м
- ОГС — силовая компоновка, если на стволе есть СИП, растяжки или тяжёлая навеска: провод и гололёд считают отдельно
- ОГУ — открытая местность типа I, побережье, насыпь, 10–16 м, стенка 4–5 мм
Запас даёт сечение, заделка и EPA, а не число граней само по себе.
2. Считать нагрузку до запуска в производство
Расчёт до раскроя дешевле любой замены на объекте. В заявке нужны город, тип местности, высота, карта светильников, вылет кронштейна, камеры и баннеры, срок службы, класс ответственности. «Подбор из прайса» без EPA светильника — лотерея.
Чек-лист в заявку:
- Населённый пункт и адрес площадки.
- Тип местности I–III по факту, не «как в городе».
- Высота ствола и вылет кронштейна.
- EPA и масса каждого светильника, камеры, щита.
- Наличие СИП, баннера, флага.
- Срок службы и класс ответственности.
- Грунт, уровень грунтовых вод, глубина промерзания.
- Нужна ли пассивная безопасность по EN 12767 у проезжей части.
3. Срезать парусность на вершине
Самый дешёвый способ снизить момент — убрать площадь там, где плечо максимальное. Компактный LED с низким EPA, короткий обтекаемый кронштейн, отказ от баннеров на стволе, камеры на короткой консоли. Два светильника «в разные стороны» почти всегда хуже одного направленного по расчёту.
Шаг опор и вылет считают вместе с высотой ствола: свет и парусность связаны.
4. Собрать фундамент и анкер под момент, а не «как в альбоме»
Ствол держит ветер только если заделка держит ствол. Производственный минимум для фланцевых опор:
Mфунд ≥ 1,5 × M
Это запас завода, не пункт ДБН. Дальше — расчёт грунта, промерзания и схемы анкера. Для прямостоечных опор глубина бетонирования обычно 1,2–2,0 м с виброуплотнением. Нижний участок ствола изолируют от грунта: коррозия съедает стенку именно там, где момент максимален.
5. Не экономить на марке стали, стенке и люке
Для ветровых и северных площадок в производство идёт низколегированная сталь типа 09Г2С / S355 и аналоги по ДСТУ. Минимальная стенка 3 мм оправдана примерно до 8 м при скромном EPA. На 10–16 м и местности типа I закладывают 4–5 мм либо переводят заказ в усиленную серию ОГУ. Отверстие люка вносится в карту раскроя сразу.

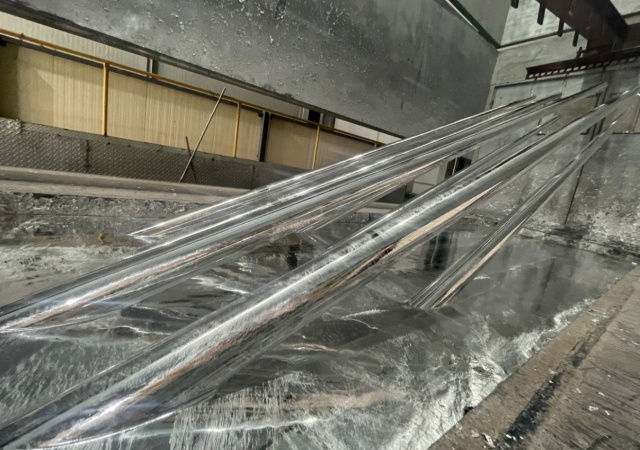

6. Горячее цинкование целого ствола
Ветер разрушает ослабленное сечение быстрее целого. Потеря 0,3–0,5 мм стенки за несколько сезонов на неоцинкованной опоре в зоне C3–C5 — прямое падение момента сопротивления. После сварки ствол идёт в ванну целиком. Толщину слоя назначают по ДСТУ EN ISO 1461:2024 от толщины проката (для стенки 3–6 мм минимум другой, чем для ≥ 6 мм). Закрываются наружная и внутренняя поверхность, швы и зона у фланца.
Ванна 14 м позволяет оцинковать ствол целиком, без стыка «цинк + краска на половине высоты». Цинк не уменьшает аэродинамический коэффициент, но сохраняет сечение, заложенное в чертёж.
Если опора сварена на другой площадке, возможно горячее цинкование давальческих стволов — при длине до 14 м и пригодной схеме погружения.
7. Демпфирование и регулярный осмотр
Ориентир риска вихревого резонанса: частота срыва n ≈ St × V / D сравнивается с первой собственной частотой ствола. Для круга St обычно 0,18–0,20; для гранёного сечения картина иная, поэтому «демпфер на всякий случай» без расчёта так же вреден, как и его отсутствие при совпадении частот.
После монтажа: протяжка фланцевых гаек через 2–4 недели, осмотр 1–2 раза в год и внеплановый выход после шторма. Ищут люфт фланца, трещины у люка и у приварки кронштейна, потерю покрытия у грунта, крен. Погнутый кронштейн меняют, а не правят «на горячую» без пересчёта.
Сравнение типов опор по ветроустойчивости
|
Тип опоры |
Ветровая устойчивость |
Где ставить |
Парусность ствола |
Рекомендация для Украины |
|
Круглая гладкая / трубная |
Средняя |
Двор, парк, тихая улица |
Зависит от режима обтекания |
Бюджет до 8 м, малое EPA |
|
Гранёная коническая ОГК |
Высокая |
Город, трасса, промзона |
Стабильная |
Базовый выбор 8–12 м |
|
Силовая ОГС |
Высокая при расчёте провода |
Промзоны, совмещённые линии |
Средняя + провод |
Считать СИП и гололёд отдельно |
|
Усиленная гранёная ОГУ |
Очень высокая |
Побережье, насыпь, Карпаты |
Низкая при толстой стенке |
W0 от 460 Па и местность I |
Серии ОГК / ОГС / ОГУ подбирают под конкретный W0 и EPA, а не «по привычке заказчика».
Ошибки, из-за которых расчёт не спасает
- Норматив другой страны. Районы I–VII по СП 20.13330 не равны карте W0 Украины. Черкассы — 420 Па и b = 18 мм по приложению Е, а не «второй ветровой район как у всех».
- Забыли светильник. Ствол сварен, прожектор повешен позже. Момент у вершины растёт скачком.
- Тип местности «как в городе», площадка — поле. Ch на голой насыпи выше, чем между пятиэтажками.
- Люк вырезан после расчёта. Отверстие в нижней трети — концентратор напряжений.
- Цинк заменили грунт-эмалью снаружи. Внутри ствола и в зоне грунта сечение уходит за 5–8 лет.
- Анкер без момента. Четыре шпильки «как в альбоме» при новом вылете кронштейна не работают.
- ДБН-момент приняли за проверку EN 40. Это два разных контура.
Что должно сойтись на объекте
Чтобы опоры освещения выдерживали ветер десятилетиями, нужны четыре вещи сразу:
- климат по ДБН В.1.2-2:2006 зі змінами и проверка ствола по ДСТУ EN 40;
- ствол с адекватной стенкой и низкой парусностью навески;
- фундамент, посчитанный по моменту опрокидывания и грунту;
- покрытие по ДСТУ EN ISO 1461:2024, которое не даст сечению сгореть раньше срока службы.
Расчётный момент должен оставаться расчётным через 15 и 25 лет, а не только в день отгрузки.
Нужна партия под ваш ветровой район или расчёт W0 / EPA до запуска в производство?
Напишите в контакты: подберём серию ОГК, ОГС или ОГУ, изготовим ствол и оцинкуем по ДСТУ EN ISO 1461:2024.
Об авторе
Ярослав Домбровский, директор ООО «АЛИАС УКРАИНА».
Более 15 лет в антикоррозионной защите металлоконструкций.
Площадка в Черкассах: расчёт серии, ствол, ванна 14 м, покрытие по ДСТУ EN ISO 1461:2024.
Статья не заменяет проект ответственного инженера объекта.
