Эффект Санделина в горячем цинковании 2026: кривая, механизм, никель и экономия миллиардов

Эффект Санделина в горячем цинковании: история открытия, научная суть и как сэкономить миллиарды на коррозии

Горячее цинкование — один из самых надёжных и экономически выгодных способов защиты стали от коррозии. Но есть нюанс, который способен превратить идеальное покрытие в толстый, серый и хрупкий слой — эффект Санделина.

В этой статье мы впервые объединили три ключевых аспекта в одном материале:

• исторический контекст (от Melouin и Sorel до «ошибки» с Гальвани),
• глубокое научное объяснение феномена,
• реальные экономические расчёты, почему правильное управление эффектом Санделина окупается в разы.

Статья написана специально для металлургов, производителей металлоконструкций, заказчиков и тех, кто хочет понимать процесс глубже, чем в типовых статьях.

1. История горячего цинкования: как случайное открытие стало промышленным процессом

В 1742 году французский химик Поль Жак Мелуэн (P.J. Melouin) впервые публично описал процесс: железо, погружённое в расплавленный цинк, покрывается защитным слоем. Это был лабораторный эксперимент, а не промышленная технология.

В 1836 году французский инженер Станислас Сорель (Stanislas Sorel) получил патент на промышленный метод: очистка стали в серной кислоте → флюсование → погружение в ванну с цинком при ~450 °C. Именно Сорель дал процессу название «galvanizing» — в честь итальянского учёного Луиджи Гальвани.

Важный нюанс: Гальвани никогда не занимался цинкованием. Он открыл биоэлектричество (1780-е годы, опыты с лягушачьими лапками). Сорель просто использовал модное тогда слово «гальванический» для обозначения электрохимической защиты (цинк жертвует собой ради железа). Так родилось название, которое используется до сих пор.

2. Эффект Санделина: почему некоторые стали «убивают» качество покрытия

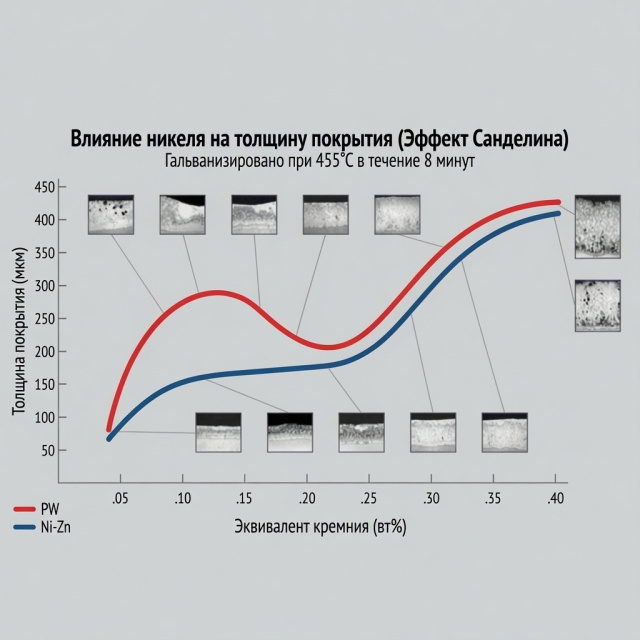

В 1940 году американский исследователь R.W. Sandelin опубликовал кривую зависимости толщины покрытия от содержания кремния в стали. Эта кривая стала классикой и до сих пор используется на всех заводах горячего цинкования.

Ключевые зоны кривой Санделина (по кремнию, %):

• < 0,04 % — нормальная реакция, блестящее покрытие, стандартная толщина
• 0,04 – 0,15 % (Sandelin range) — взрывная реакция, покрытие в 2 – 4 раза толще нормы, серое, шершавое, хрупкое
• 0,15 – 0,25 % — снова нормальная толщина
• 0,25 % — снова рост толщины, но уже за счёт других механизмов

  Фосфор усиливает эффект: Silicon Equivalent = Si + 2,5 × P. Если эквивалент попадает в «запретную зону» — жди проблем.

  Таблица зон кривой Санделина

  Содержание Si, %	Silicon Equivalent (Si + 2,5P)	Характер покрытия	Толщина vs норма
  < 0,04	< 0,09	Блестящее, нормальное	1×
  0,04–0,15	0,09–0,25	Серое, шершавое, хрупкое	2–4×
  0,15–0,25	0,25–0,40	Нормальное	1×
  > 0,25	> 0,40	Толстое (другой механизм)	1,5–3×

  Зоны подтверждены современными исследованиями 2024-2025 годов (ACS Omega, American Galvanizers Association)

  Почему это происходит на микроуровне?

  Кремний в стали ускоряет рост фазы ζ (FeZn₁₃) — самой хрупкой в системе Fe-Zn. Вместо компактного слоя образуются длинные кристаллы, которые «выталкивают» чистый цинк (η-фаза) и создают толстый, пористый слой.

  Типичная микроструктура нормального покрытия (слева направо):
  Γ (Fe₃Zn₁₀) → δ (FeZn₁₀) → ζ (FeZn₁₃) → η (чистый Zn)

  При эффекте Санделина ζ-фаза доминирует и «взрывается» в объёме.




  3. Как полностью нейтрализовать эффект Санделина в 2026 году

  Самый эффективный и массово применяемый способ — добавка никеля в цинковую ванну (0,05 – 0,10 % Ni).

  В 2026 году наиболее эффективны таблетки типа SmartNi (ANI Metal) — до 30% экономии никеля по сравнению с традиционными методами.

  Никель подавляет рост ζ-фазы, делает кристаллы компактными, возвращает нормальную толщину и блестящий вид даже на «проклятых» сталях 0,06 – 0,12 % Si. Современные таблетки SmartNi или Ni-Zn master alloy позволяют точно дозировать никель без перерасхода и без образования лишнего дросса.

  Другие проверенные методы:

  • Контроль температуры ванны (ниже 445 °C — меньше реактивность)
  • Короткое время погружения для толстостенных изделий
  • Специальные низкокремнистые марки стали (но это дороже)




  4. Экономика коррозии: почему горячее цинкование — это не расход, а инвестиция

  По данным NACE IMPACT (актуально на 2025 – 2026 гг.):

  • Глобальные ежегодные потери от коррозии — $2,5 трлн (3,4 % мирового ВВП).
  • С помощью существующих технологий (включая горячее цинкование) можно сэкономить 15 – 35 % этих денег — $375 – 875 млрд в год.

  Горячее цинкование окупается в 3 – 5 раз быстрее покраски:

  • Срок службы оцинкованной конструкции в атмосфере C3 – C4 — 50 – 100+ лет без ремонта.
  • Покраска требует обновления каждые 7 – 12 лет.
  • Стоимость жизненного цикла оцинковки в 2 – 4 раза ниже.

  В России и Украине потери от коррозии оцениваются в 3 – 5 % ВВП ежегодно. Каждый мост, ЛЭП, сельхозконструкция или склад, оцинкованный с учётом эффекта Санделина, — это реальная экономия бюджетных и частных денег.



  Заключение: знание эффекта Санделина = конкурентное преимущество

  Если вы:

  • производитель металлоконструкций — требуйте у поставщика стали сертификат с Si + 2,5P,
  • заказчик — прописывайте в ТЗ «добавка никеля в ванну при Si > 0,04 %»,
  • владелец завода цинкования — внедряйте Ni-таблетки и контролируйте ванну ежедневно,

  то вы получаете покрытие высшего качества и экономите огромные деньги на протяжении десятилетий.

  Горячее цинкование — не просто «окунуть в цинк». Это точная наука, глубокая история и колоссальная экономика.

  Материал создан ведущим специалистом

  ООО АЛИАС УКРАИНА
