Вимоги до сталі перед гарячим цинкуванням: кремній, фосфор, Sandelin-зона та дефекти

Вплив кремнію, фосфору, сірки та марганцю на реактивність, товщину покриття та дефекти

Гаряче цинкування (hot-dip galvanizing) — один з найнадійніших методів антикорозійного захисту сталевих конструкцій. Проте якість покриття на 70–80 % залежить від хімічного складу сталі, а не лише від процесу на лінії. Найкритичніший елемент — кремній (Si), який спричиняє так званий Sandelin ефект. Інші елементи (фосфор, марганець, сірка) посилюють або пом’якшують реактивність.

У цій статті детально розглянемо граничні значення, механізми впливу та практичні наслідки для уникнення типових дефектів: сірого матового шару, надмірної товщини (>200–300 мкм), «зірочок», крихкості покриття та відшарування.

Sandelin ефект: чому кремній — головний «винуватець» проблем цинкування

Sandelin ефект (Sandelin peak / Sandelin range) — явище, відкрите в 1940-х роках, коли невелика зміна вмісту кремнію (навіть на 0,01–0,02 %) призводить до різкого зростання товщини цинк-залізних інтерметалідних шарів.

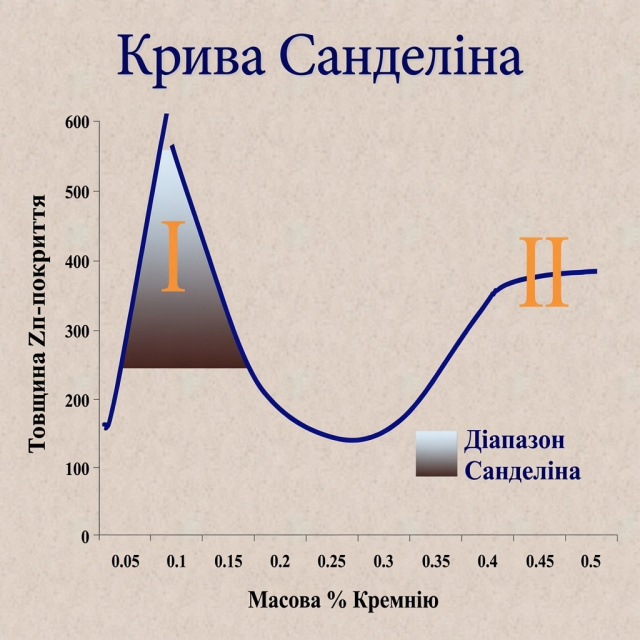

Крива Sandelin (Sandelin curve) показує залежність товщини покриття від % Si:

• Si < 0,04 % (бажано < 0,03 % або < 0,01 % для низькореактивних сталей) → нормальна реактивність, блискуче сріблясте покриття, товщина зазвичай 50–120 мкм (залежно від товщини сталі та часу занурення).
• Si 0,04–0,15 % (Sandelin range / Sandelin зона) → пік реактивності, стрімке зростання ζ-шару (FeZn₁₃), товщина часто 150–400+ мкм, поверхня сіро-матова, шорстка, можливе відшарування.
• Si 0,15–0,22(0,25) % (Sebisty range) → контрольована висока реактивність, товсте, але стабільне покриття (часто >150 мкм), сіре, але міцне та довговічне.
• Si > 0,22–0,25 % → надмірно реактивна сталь, дуже товсте (300–600+ мкм), крихке, шорстке покриття з високим ризиком тріщин при транспортуванні.

У діапазоні вмісту кремнію 0,04–0,15 % (так звана Sandelin-зона) відбувається різке зростання товщини крихкого інтерметалічного ζ-шару (FeZn₁₃). Це призводить до появи сірого матового, шорсткого покриття, підвищеної крихкості та відшарування зовнішнього шару цинку. У багатьох таких випадках додатковим механізмом відшарування стає ефект Кіркендала — утворення пор на межі інтерметалічних шарів внаслідок нерівномірної дифузії при повільному охолодженні масивних виробів.

Рекомендовані межі за стандартами (ASTM A385, ISO 14713-2, EN ISO 1461 рекомендації):

• Найкращий варіант: Si < 0,04 % або 0,15–0,22 %.
• Уникайте: 0,04–0,15 % (Sandelin зона) — найнебезпечніший діапазон.

Якщо кремній у сталі «застряг» у Sandelin зоні, сучасні гальванізатори додають 0,04–0,08 % Ni у цинкову ванну — це суттєво пригнічує пік реактивності та повертає блиск і контроль товщини.

Фосфор (P): посилює Sandelin ефект і крихкість

Фосфор діє синергічно з кремнієм — чим вищий P, тим сильніший негативний вплив Si.

Рекомендації:

• P < 0,015–0,02 % (оптимально < 0,01 %).
• P > 0,025–0,04 % → різке зростання товщини, крихкість покриття, схильність до відшарування (особливо при механічних навантаженнях).

Механізм: фосфор сприяє утворенню крихких фаз у ζ-шарі та погіршує адгезію.

Марганець (Mn): помірний вплив, але є межа

Марганець менш критичний, ніж Si та P, але при високих значеннях посилює реактивність.

Рекомендації:

• Mn < 1,3–1,35 % (іноді до 1,5 % допустимо).
• Mn > 1,35–1,5 % → разом з Si/P призводить до товстішого, сірого покриття.

Марганець часто зв’язує сірку в MnS, що зменшує негативний вплив сірки.

Сірка (S): крихкість та «гаряча крихкість»

Сірка — один з найнебезпечніших домішок у сталі для зварювання та гарячої обробки, але для цинкування її вплив менший, ніж Si/P.

Рекомендації:

• S < 0,025–0,035 % (бажано < 0,015 %).
• Висока сірка → утворення FeS включень → можлива гаряча крихкість, мікротріщини, погіршення адгезії цинку.

У сучасних сталях S зазвичай низька завдяки десульфурації.

Порівняльна таблиця рекомендованих вмістів елементів для якісного гарячого цинкування

Практичні рекомендації для замовників та конструкторів

1. Завжди вимагайте міл-тест сертифікат (MTC) з точним хімічним складом (Si, P, Mn, S, C).
2. Якщо Si потрапляє в 0,04–0,15 % — попередьте гальванізатора: потрібна Ni-добавка у ванну або вища температура/час занурення.
3. Для відповідальних конструкцій (мости, ЛЕП, офшор) обирайте сталь з Si < 0,03 % або спеціально леговану під високу реактивність (Si 0,18–0,25 %).
4. Уникайте змішування в одній партії сталей з різним Si — це призводить до неоднорідного вигляду після цинкування.
5. Якщо покриття вийшло надто товстим і сірим — це не завжди брак, а наслідок реактивності сталі (корозійний захист при цьому часто кращий).

Джерела та нормативні документи

• ДСТУ EN ISO 1461:2024 — Покриття гарячеоцинковане на сталевих виробах. Вимоги та методи випробування.
• ASTM A385 / A385M — Standard Practice for Providing High-Quality Zinc Coatings (Hot-Dip).
• ISO 14713-2:2019 — Zinc coatings — Guidelines and recommendations for the protection against corrosion of iron and steel in structures.
• Sandelin R.W. Galvanizing Characteristics of Different Types of Steels. Wire and Wire Products, 1940.
• Практичний досвід та внутрішні дослідження ТОВ «АЛІАС УКРАЇНА» (м. Черкаси) щодо впливу хімічного складу сталі на формування цинкового покриття.

Часті питання про вплив хімічного складу сталі на гаряче цинкування

1. Що таке Sandelin ефект і в якому діапазоні кремнію він проявляється?

Sandelin ефект — це різке зростання реактивності сталі при вмісті кремнію в діапазоні 0,04–0,15%. У цій зоні значно збільшується товщина інтерметалідного ζ-шару, покриття стає сірим, матовим, шорстким і часто крихким з підвищеним ризиком відшарування.

2. Який вміст кремнію в сталі найкращий для гарячого цинкування?

Найкращі результати дають два діапазони: Si менше 0,04% (блискуче сріблясте покриття нормальної товщини) або 0,15–0,22% (Sebisty range — контрольована висока реактивність і міцне покриття). Діапазон 0,04–0,15% (Sandelin зона) слід уникати.

3. Чому після гарячого цинкування покриття стає сірим і матовим?

Сірий матовий колір найчастіше з’являється при підвищеному вмісті кремнію (Sandelin зона або високий Si) або фосфору. У цьому випадку ζ-шар (FeZn₁₃) сильно розростається і виходить на поверхню, поглинаючи зовнішній шар чистого цинку, який відповідає за блиск.

4. Як фосфор впливає на якість цинкового покриття?

Фосфор діє синергічно з кремнієм. При вмісті P більше 0,025–0,04% посилюється Sandelin ефект, зростає крихкість покриття та погіршується адгезія. Оптимально — P менше 0,015–0,02%.

5. Які вимоги до вмісту марганцю та сірки в сталі для гарячого цинкування?

Рекомендовані значення: марганець (Mn) менше 1,3–1,35% та сірка (S) менше 0,025% (бажано менше 0,015%). Перевищення цих значень разом з кремнієм і фосфором призводить до збільшення товщини покриття, шорсткості та зниження адгезії.

6. Що робити, якщо кремній у сталі потрапив у Sandelin зону (0,04–0,15%)?

Попередьте гальванізатора заздалегідь. У більшості сучасних ванн додають 0,04–0,08% нікелю (Ni), що суттєво пригнічує пік реактивності, зменшує товщину покриття та покращує зовнішній вигляд. Також можна скоригувати час занурення та температуру ванни.

7. Чи впливає хімічний склад сталі на термін служби цинкового покриття?

Так, впливає опосередковано. При правильному складі сталі (Si < 0,04% або 0,15–0,22%, низький P, Mn та S) покриття виходить рівномірним, з оптимальною товщиною та максимальною довговічністю (50–100+ років у C3–C5 атмосфері). При порушенні цих параметрів зростає ризик дефектів і передчасного руйнування покриття.

Висновок: правильний склад сталі — запорука ідеального цинкового покриття

Sandelin ефект та вплив легуючих/домішкових елементів — це не «випадковість», а передбачувана металургійна закономірність. Контролюючи Si < 0,04 % або 0,15–0,22 %, P < 0,02 %, Mn < 1,35 % та S < 0,025 %, ви отримуєте блискуче, рівномірне покриття з оптимальною товщиною та максимальним терміном служби (50–100+ років у C3–C5 атмосфері).

Перед відправкою на гаряче цинкування завжди перевіряйте склад сталі — це дешевше, ніж переробка або заміна конструкцій через дефекти покриття.

Надішліть марку сталі або сертифікат MTC — проведемо персональний аналіз ризиків Sandelin ефекту та надамо професійні рекомендації щодо якості покриття.

Для цього можете скористатися формою зворотнього звʼязку.

Автор:

Ярослав Домбровський

Директор, Власник та провідний фахівець ТОВ «АЛІАС УКРАЇНА»

Понад 15 років досвіду в гарячому цинкуванні металоконструкцій, зокрема висотних телекомунікаційних веж. Експерт у питаннях впливу хімічного складу сталі на якість цинкового покриття, стандартів ДСТУ EN ISO 1461:2024, ISO 2178 та ISO 9223. Спеціалізується на оптимізації процесів цинкування, контролі якості та впровадженні сучасних технологій антикорозійного захисту.
