Контроль товщини цинку: ISO 1460, 2178, 1463

Повний технічний посібник з контролю товщини цинкового покриття за ДСТУ EN ISO 1461:2024

У гарячому цинкуванні (HDG) товщина цинкового покриття — головний фактор довговічності захисту сталі від корозії. ДСТУ EN ISO 1461:2024 (ідентичний EN ISO 1461:2022) чітко встановлює мінімальні вимоги до товщини та маси покриття, а також референтні методи випробувань.

А саме:

• ISO 1460 — гравіметричний метод (референтний при спірних ситуаціях);
• ISO 2178 — магнітний метод (основний недеструктивний для 100 % контролю);
• ISO 1463 — мікроскопічний метод (для детального аналізу фаз Fe-Zn).

У цій статті ми розбираємо кожен метод з формулами, таблицями, прикладами розрахунків, порівнянням точності та рекомендаціями для виробників і замовників. Матеріал підготовлено інженерно-технічним відділом ТОВ «АЛІАС УКРАЇНА» на основі стандартів 2020–2024 років і реального досвіду цеху.

1. Вимоги ДСТУ EN ISO 1461:2024 до товщини покриття

Стандарт встановлює мінімальну локальну та середню товщину залежно від товщини сталі (для нецентрифугованих виробів).

Таблиця 1. Мінімальні вимоги до товщини та маси цинкового покриття (ISO 1461:2022 / ДСТУ EN ISO 1461:2024)

Примітка: Для лиття та центрифугованих виробів (болти, гайки) вимоги нижчі (Таблиця 4 стандарту).
Перерахунок маси в товщину: [ t , (\mu\mathrm{m}) = \frac{m , (\mathrm{g/m^2})}{7{,}2} ]
де (\rho = 7{,}2 , \mathrm{g/cm^3}) — номінальна густина покриття за ISO 1461.

2. ISO 1460: Гравіметричний метод (референтний)

Суть методу: Зразок зважують до ((m_1)) та після ((m_2)) видалення цинку в інгібованій кислоті. Визначають масу покриття на одиницю площі.

Формула: [ m = \frac{m_1 - m_2}{A} ]
де (m) — маса покриття, г/м²; (A) — площа поверхні зразка, м².

Перерахунок у товщину: [ t , (\mu\mathrm{m}) = \frac{m}{7{,}2} ]

Переваги: Найвища точність (±1–2 %).
Недоліки: Деструктивний, застосовується при арбітражі або калібруванні приладів.
У цеху ТОВ «АЛІАС УКРАЇНА» метод використовуємо для валідації експортних партій.

3. ISO 2178: Магнітний метод (основний недеструктивний)

Суть: Вимірювання товщини немагнітного покриття (цинк) на феромагнітній основі за допомогою магнітної індукції або витоку магнітного потоку.

Точність: ±3–5 % або ±1 мкм (залежно від моделі та калібрування).
Рекомендації ISO 2178 та ISO 1461:

• Мінімум 5 вимірів у кожній референтній зоні (100 см² для великих виробів).
• Обов’язкове калібрування на еталонних пластинах.

Таблиця 2. Порівняння точності методів контролю

4. ISO 1463: Мікроскопічний метод

Суть: Виготовлення поперечного зрізу, шліфування, травлення та вимірювання під оптичним мікроскопом (збільшення 100–500×).

Переваги:

• Візуалізація всіх міжметалічних шарів Fe-Zn: γ, δ, ζ, η.
• Абсолютна точність ±0,8 мкм.
• Виявлення дефектів (пори, включення, нерівномірність).

Недоліки: Деструктивний і трудомісткий. Застосовується для досліджень або при рекламаціях.

Приклад мікрозрізу:

На якісному гарячому цинкуванні чітко видно шар η (чистий цинк) 10–20 мкм і ζ-фазу 30–40 мкм — класична структура покриття.

5. Практичні рекомендації ТОВ «АЛІАС УКРАЇНА»

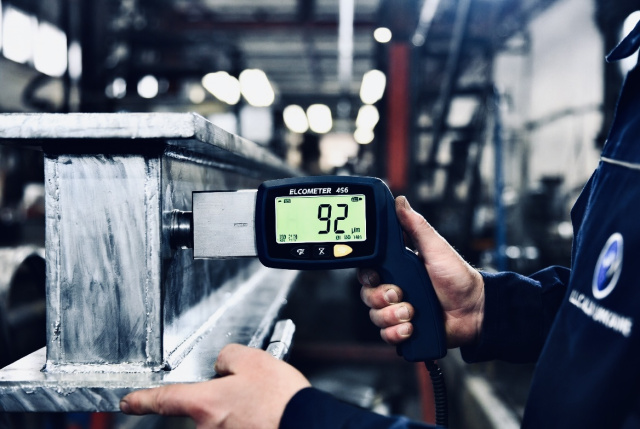

• Щоденний контроль — тільки ISO 2178 (електронні товщиноміри Elcometer / List-Magnetik).
• Щомісячна валідація — ISO 1460 на 3–5 зразках.
• При тендерах — завжди надаємо протокол за ISO 1461 з посиланням на всі три методи.
• C4–C5 середовища — рекомендуємо товщину на 20–30 % вище мінімальної (ISO 14713-1).
• Шорсткість сталі Ra > 6 мкм збільшує похибку ISO 2178 до ±10 % — обов’язкове дробоструменеве очищення.

FAQ

Який метод є арбітражним при спорі з замовником?

Гравіметричний ISO 1460 — офіційно референтний за ДСТУ EN ISO 1461:2024.

Чи можна використовувати цифрові товщиноміри без калібрування?

Ні. Калібрування обов’язкове перед кожною партією (ISO 2178 п. 5).

Як перерахувати г/м² у мікрони?

[ t , (\mu\mathrm{m}) = \frac{m , (\mathrm{g/m^2})}{7{,}2} ]

Чи впливає шорсткість сталі на точність ISO 2178?

Так. При Ra > 6 мкм похибка зростає. Рекомендуємо попереднє дробоструменеве очищення.

Яка мінімальна товщина для опор освітлення в C5?

Не менше 100–120 мкм (перевищення вимог ISO 1461).

Висновок

Контроль товщини цинкового покриття — це не формальність, а запорука 50–80+ років захисту без корозії. Три методи ISO 1460, 2178 та 1463 ідеально доповнюють один одного — від повсякденного контролю до арбітражу. Дотримання ДСТУ EN ISO 1461:2024 дозволяє ТОВ «АЛІАС УКРАЇНА» надавати гарантію, яку підтверджують протоколи випробувань.

Автор: Інженерно-технічний відділ ТОВ «АЛІАС УКРАЇНА»
Дата публікації: 28 квітня 2026
Джерела: ДСТУ EN ISO 1461:2024, ISO 1460:2020, ISO 2178:2016, ISO 1463:2021.
