ZCLP та TFM: точний прогноз довговічності HDG в Україні

TFM та Zinc Coating Life Predictor (ZCLP): точне прогнозування довговічності гарячого цинкування для проєктів в Україні

В Україні при описі довговічності гарячого цинкування (HDG) традиційно використовують загальні формулювання: «захист на 50–80 років залежно від умов експлуатації». Це зручно, але недостатньо для сучасного проєктування інфраструктури, розрахунку вартості життєвого циклу (LCC) та участі в тендерах Prozorro.

Американська асоціація гальванізаторів (AGA) пропонує відкритий онлайн-інструмент Zinc Coating Life Predictor (ZCLP) — https://zclp.galvanizeit.org/ — який розраховує Time to First Maintenance (TFM) з високою точністю на основі штучного інтелекту та реальних даних корозії за понад 100 років.

Що таке TFM (Time to First Maintenance)

TFM — це час до першого серйозного технічного обслуговування, коли на поверхні з’являється 5 % червоної іржі. На цей момент 95 % поверхні ще захищено цинком, і несуча здатність конструкції не порушена. Це чіткий сигнал для профілактичного втручання, щоб максимально продовжити термін експлуатації об’єкта.

Орієнтовний час до першого обслуговування (TFM) гарячеоцинкованих конструкцій у категоріях корозійності атмосфери України

Для практичного застосування наведено розрахункові значення TFM на основі стандартних діапазонів корозійної швидкості цинку за ISO 9223.

Значення розраховані за формулою:TFM (років) ≈ товщина цинкового покриття (мкм) / корозійна швидкість (мкм/рік)

У реальних умовах термін часто довший завдяки утворенню захисної патини та зниженню швидкості корозії з часом. Для прецизійного прогнозу з урахуванням конкретних параметрів майданчика (вологість, SO₂, хлориди, час зволоження) використовуйте інструмент ZCLP або звертайтеся до спеціалістів ТОВ «АЛІАС УКРАЇНА».

Примітка. Діапазон: консервативне значення (максимальна швидкість корозії) — оптимістичне значення (мінімальна швидкість). Для об’єктів високої відповідальності (СС3 — телевежі, опори ЛЕП, мости) рекомендовано товщину 100–140+ мкм (часто багатошарове занурення). У категоріях C4–C5 доцільно розглядати duplex-системи (HDG + додаткове покриття).

Чому загальних оцінок уже недостатньо

Сучасні проєкти (телекомунікаційні вежі 5G, сонячні електростанції, ЛЕП, мости, портові споруди) потребують передбачуваності витрат на 30–60+ років. Загальні фрази не враховують специфіку конкретного майданчика і не дають змоги оптимізувати рішення.

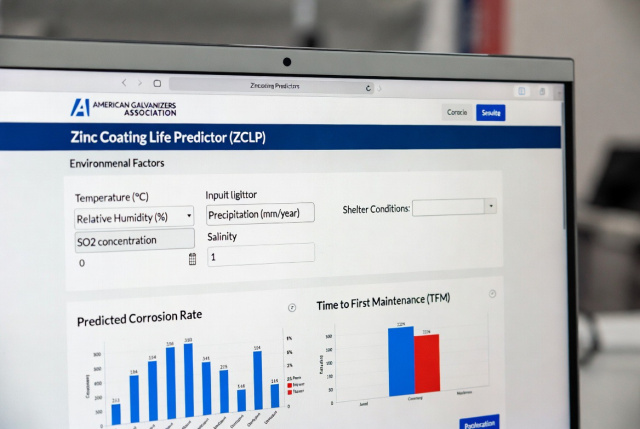

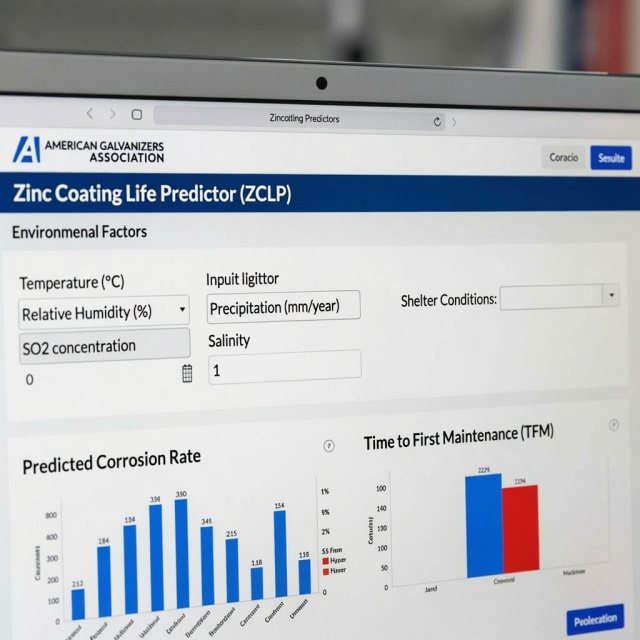

ZCLP: як працює інструмент

Інструмент розробив Dr. Gregory X. Zhang за підтримки International Zinc Association. В основі — статистичні моделі, нейронні мережі та велика глобальна база даних польових випробувань. ZCLP дає site-specific прогноз під реальні параметри повітря конкретного об’єкта.

Порівняння підходів

6 параметрів для точного розрахунку в ZCLP

Переваги використання ZCLP для українських проєктів

Інструмент дозволяє точно прогнозувати довговічність висотних телекомунікаційних веж з багатопрохідним зануренням, об’єктів сонячної генерації та іншої відповідальної інфраструктури. Це особливо цінно при обґрунтуванні товщини покриття, виборі duplex-систем та розрахунку LCC.

На практиці ZCLP допомагає:

• Отримати обґрунтовані цифри для тендерної документації
• Оптимізувати витрати на захист без втрати надійності
• Підвищити рівень E-E-A-T проєкту в очах інвесторів та міжнародних партнерів

Наші реальні кейси гарячого цинкування для сонячних електростанцій та телекомунікаційних об’єктів підтверджують ефективність такого підходу.

Практичні приклади розрахунку TFM в ZCLP

Приклад 1. Телекомунікаційна вежа 40–70 м (С3/С4, Центральна Україна)

• Категорія корозійності: C3 (стандартна для більшості майданчиків Черкаської, Полтавської, Київської областей). У промислових зонах або біля великих міст — C4.
• Типова товщина цинкового покриття: 110–130 мкм (багатошарове занурення на ванні довжиною 14 м для товстостінних профілів і труб).
• Розрахунок TFM (C3):
  • Середня швидкість корозії цинку ≈ 1,4 мкм/рік.
  • При товщині 120 мкм: TFM ≈ 120 / 1,4 ≈ 86 років (діапазон за ISO 9223: 57–170+ років).
• Розрахунок TFM (C4):
  • Середня швидкість ≈ 3,0–3,5 мкм/рік.
  • При товщині 120 мкм: TFM ≈ 34–40 років (діапазон 29–57 років).

Висновок для проєкту: У більшості регіонів України (C3) така вежа отримує практично безремонтну експлуатацію на весь розрахунковий термін служби (30–50 років). У зонах C4 рекомендується збільшити товщину до 130–140+ мкм або застосувати duplex-систему. Це дозволяє мінімізувати LCC та забезпечити надійність інфраструктури 5G у пост-воєнний період відновлення.

Приклад 2. C-профілі для сонячної електростанції (С2–С3)

• Категорія корозійності: C2–C3 (типово для відкритих полів Полтавщини, Черкащини, Кіровоградщини, Вінниччини).
• Типова товщина цинкового покриття: 85–110 мкм (згідно з реальними кейсами — 80–120+ мкм).
• Розрахунок TFM (C3, товщина 100 мкм):
  • Діапазон швидкості 0,7–2,1 мкм/рік.
  • TFM ≈ 48–140+ років (середнє значення понад 70 років).
• Розрахунок TFM (C2, товщина 85 мкм):
  • TFM понад 120–200+ років.

Висновок для проєкту: Навіть при консервативній оцінці в категорії C3 конструкції СЕС отримують гарантований термін безремонтної експлуатації понад 50 років. Це суттєво знижує операційні витрати та підвищує привабливість проєкту для інвесторів і банківського фінансування. У кейсах ТОВ «АЛІАС УКРАЇНА» (наприклад, 700 тонн C-профілю за 30 днів) така товщина підтверджена лабораторним контролем за ДСТУ EN ISO 1461:2024.

Приклад 3. Опори ЛЕП 110–330 кВ (С3/С4)

• Категорія корозійності: C3 з локальними ділянками C4 (змішані зони центральної та східної України).
• Типова товщина цинкового покриття: 120–160+ мкм (для об’єктів класу відповідальності СС3 за ДБН).
• Розрахунок TFM (C3, товщина 140 мкм):
  • TFM ≈ 67–200+ років (середнє понад 100 років).
• Розрахунок TFM (C4, товщина 140 мкм):
  • TFM ≈ 33–67 років.

Висновок для проєкту: Такі опори забезпечують надійну роботу енергосистеми протягом десятиліть навіть у складних умовах. Для критичних ділянок (промзони, перетини з автодорогами) доцільно застосовувати товщину 150–200 мкм або duplex. Це відповідає сучасним вимогам до стійкості інфраструктури та знижує ризики аварій через корозію.

Блок FAQ

Що таке TFM у контексті гарячого цинкування?

TFM (Time to First Maintenance) — це період до появи 5 % червоної іржі на поверхні. Це стандартний інженерний показник, після якого рекомендується перше профілактичне обслуговування.

Чим ZCLP відрізняється від загальних діаграм довговічності?

Загальні діаграми дають діапазони за категоріями C1–C5. ZCLP використовує 6 конкретних параметрів майданчика та нейронні мережі, тому прогноз значно точніший і site-specific.

Які 6 параметрів потрібно вводити в інструмент ZCLP?

Температура, відносна вологість, кількість опадів, концентрація SO₂, повітряна солоність та умови укриття (відкрите повітря / захищено від дощу / всередині).

Чи можна використовувати ZCLP для проєктів в Україні?
Так. Інструмент працює з глобальною базою даних, а необхідні вхідні дані можна отримати з УкрГідрометцентру, постів моніторингу якості повітря та оцінки за ISO 9223.

Як зібрати необхідні дані про навколишнє середовище в Україні?

Використовуйте дані найближчої метеостанції УкрГідрометцентру, локальні пости контролю якості повітря (SaveEcoBot, гідрометцентри) та таблиці солоності з ISO 9223. Для складних об’єктів рекомендується звернутися до профільних фахівців.

Яку користь дає точний прогноз TFM при участі в тендерах Prozorro?

Він дозволяє надати цифрове обґрунтування довговічності, розрахунок LCC та переваги перед альтернативними методами захисту — це суттєво strengthens позицію учасника тендеру.

Чи замінює ZCLP стандарти ДСТУ EN ISO 1461:2024 та ISO 14713?

Ні. ZCLP доповнює стандарти. Він дає точний кількісний прогноз на основі реальних параметрів, тоді як стандарти встановлюють вимоги до товщини та якості покриття.

Висновок

Перехід від загальних оцінок до точних інструментів прогнозування — це наступний рівень професіоналізму українського ринку антикорозійного захисту. ZCLP дає можливість проєктувати інфраструктуру відновлення з максимальною передбачуваністю витрат і надійністю.

ТОВ «АЛІАС УКРАЇНА» впроваджує такі світові практики у роботу з клієнтами — від збору даних до готових технічних рішень, що відповідають ДСТУ EN ISO 1461:2024 та сучасним вимогам довговічності.

Готові отримати точний прогноз TFM для вашого проєкту? Зв’яжіться з нами — допоможемо зібрати дані, провести моделювання та підготувати обґрунтування.

Джерела

• Zinc Coating Life Predictor (ZCLP) — онлайн-інструмент Американської асоціації гальванізаторів (American Galvanizers Association, AGA). Розроблено за підтримки International Zinc Association.
  Доступ: https://zclp.galvanizeit.org/
• ДСТУ EN ISO 1461:2024 «Гаряче цинкове покриття на сталевих виробах. Вимоги та методи випробування».
• ISO 9223:2012 «Corrosion of metals and alloys — Corrosivity of atmospheres — Classification, determination and estimation» (Класифікація корозійності атмосфер).
• Матеріали та рекомендації International Zinc Association (IZA) і American Galvanizers Association (AGA) щодо методів прогнозування довговічності цинкових покриттів та показника Time to First Maintenance (TFM).
• Реальні виробничі кейси ТОВ «АЛІАС УКРАЇНА»: гаряче цинкування C-профілю для сонячних електростанцій (700 тонн) та висотних телекомунікаційних веж з багатопрохідним зануренням.

Автор статті:

Ярослав Домбровський

Директор та провідний фахівець ТОВ «АЛІАС УКРАЇНА»

Понад 15 років працює у сфері антикорозійного захисту металоконструкцій, зокрема висотних телекомунікаційних веж. Спеціалізується на впровадженні точних методів прогнозування довговічності покриттів, включаючи інструменти TFM та ZCLP. Регулярно допомагає клієнтам переходити від загальних оцінок до обґрунтованих розрахунків терміну служби для проєктів та тендерів.
