Гальванічна корозія оцинкованої сталі: правила сумісності з металами

У практиці промислового та цивільного будівництва довговічність металоконструкцій залежить не лише від якості захисного покриття, а й від фізико-хімічної взаємодії елементів споруди між собою. Професійне гаряче цинкування металоконструкцій забезпечує бар'єрний та жертовний (катодний) захист сталі на строк понад 50–80 років. Проте цей захисний потенціал може бути нівельований протягом кількох місяців через явище контактної (гальванічної) корозії, що виникає при неправильному поєднанні матеріалів на об'єкті.

Розглянемо технічні аспекти сумісності оцинкованої сталі з іншими металами, будівельними розчинами та деревиною, а також інженерні методи запобігання деструкції покриття згідно з вимогами ДСТУ EN ISO 14713.

Фізика процесу: Чому виникає гальванічна пара?

Гальванічна корозія виникає, коли два метали з різними електрохімічними потенціалами перебувають у прямому електричному контакті у присутності електроліту (волога, конденсація, атмосферні опади з високим вмістом солей чи діоксиду сірки).

У цій системі метал із більш негативним потенціалом стає анодом і починає інтенсивно руйнуватися, захищаючи більш благородний метал — катод.

• Електрохімічний потенціал цинку (Zn) становить приблизно -0,76 В.
• Потенціал заліза/сталі (Fe) — близько -0,44 В.
• Потенціал міді (Cu) — +0,34 В.

Коли різниця потенціалів між контактуючими металами перевищує 0,1–0,15 В, швидкість корозії анода (цинку) зростає в геометричній прогресії. Проте варто пам'ятати, що стійкість конструкції закладається ще на етапі підготовки: якщо проігноровано вхідний контроль перед цинкуванням та нанесення покриття відбулося на сталь із критичним вмістом кремнію чи фосфору, крихкість шару лише прискорить його деструкцію під впливом гальванічних струмів.

Карта металевої сумісності: Небезпечні та безпечні «сусіди»

КРИТИЧНО НЕБЕЗПЕЧНІ: Мідь та латунь

Прямий контакт гарячого цинку з міддю або її сплавами є катастрофічним. Різниця потенціалів між ними перевищує 1,1 В. Цинкове покриття в зоні контакту миттєво розчиняється.

Важливо: Небезпеку становить навіть стікання дощової води з мідного даху чи мідних труб на оцинковані елементи. Іони міді, розчинені у воді, висаджуються на поверхні цинку, утворюючи мікрогальванічні пари на молекулярному рівні.

ВИСОКИЙ РИЗИК: Нержавіюча сталь (Austenitic Stainless Steel)

Попри поширену помилку, аустенітна нержавіюча сталь (наприклад, марок AISI 304, AISI 316) перебуває в пасивному стані та має високий позитивний потенціал. При прямому контакті у вологому середовищі цинк буде виступати жертовним анодом для нержавійки.

Допуск: Спільне використання дозволене лише за умови, що площа катода (нержавіючого металовиробу/болта) є мізерно малою відносно величезної площі анода (оцинкованого прогону).

ПОМІРНИЙ РИЗИК: Алюміній та його сплави

В атмосферних умовах алюміній швидко покривається щільною оксидною плівкою Al₂O₃, що переводить його в пасивний стан. У нейтральному середовищі (pH 5–8,5) контакт цинку з алюмінієм є відносно стабільним. Проте в морському кліматі або в промислових зонах з високим вмістом хлоридів оксидна плівка руйнується, викликаючи прискорену контактну корозію. Ризик механічного тертя між цими металами часто виникає, якщо логістика була організована неправильно, тому грамотне пакування металоконструкцій під гаряче цинкування є обов'язковим етапом для запобігання передчасному стиранню шару цинку ще до початку монтажних робіт.

БЕЗПЕЧНІ: Чорна сталь та чавун

Потенціали близькі, проте цинк все одно буде жертовно захищати оголену чорну сталь у місцях зрізів чи подряпин. Для запобігання надмірному виснаженню цинку в точці стику рекомендується ізоляція.

Важливо: Гальванічна корозія виникає тільки за наявності електроліту (волога, конденсат, дощ, сніг, солі). Без вологи ризик мінімальний.

«Таблиця складена на основі ДСТУ EN ISO 14713 та практичного досвіду ТОВ «АЛІАС УКРАЇНА». Ризики актуальні за наявності електроліту.»

*Потенціали наведено орієнтовно відносно стандартного водневого електрода ( SHE ) у типовому електроліті. Реальні значення залежать від конкретного середовища (C2–C5 за ISO 9223).

Неметалеві загрози: Контакт із будівельними матеріалами

Гаряче цинкове покриття є амфотерним — воно стабільне в діапазоні pH від 6 до 12,5. Вихід за ці межі призводить до хімічного руйнування шару чистого цинку (η-фази).

Свіжий бетон та цементні розчини

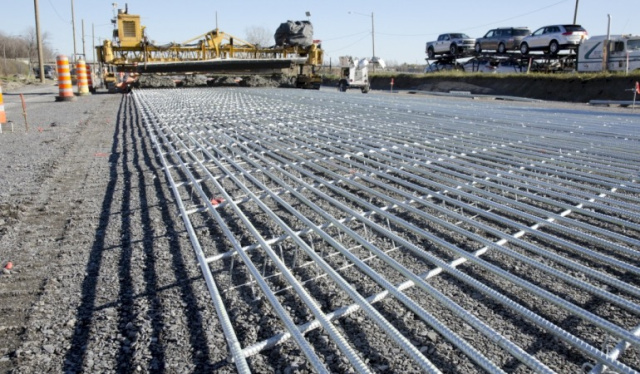

Рідкий цементний розчин має високу лужність (pH 12,5–13,5). При заливці оцинкованої арматури або анкерів у бетон відбувається первинна швидка реакція з виділенням водню:

$$Zn + 2OH^- + 2H_2O \rightarrow [Zn(OH)_4]^{2-} + H_2 \uparrow$$

Ця реакція припиняється, як тільки бетон застигає і формується захисна плівка гідроксиалюмінату цинку. Проте, якщо у бетон додано прискорювачі твердіння на основі хлориду кальцію (CaCl₂), цинкове покриття буде зруйноване.

Деревина (особливо дуб та модрина)

Свіжоспиляна або необроблена деревина містить органічні кислоти (зокрема оцтову), які створюють кисле середовище (pH < 5). Контакт оцинкованого металу з вологим дубом, модриною чи хвойними породами, що пройшли вогнебіозахист солями міді, призводить до наскрізної корозії цинку за 1–2 сезони.

Інженерні методи ізоляції гальванічних пар

Щоб повністю виключити ризик контактної корозії на етапі монтажу та експлуатації, проєктанти ТОВ «АЛІАС УКРАЇНА» рекомендують застосовувати наступні вузли ізоляції при правильному пакуванні та монтажі оцинкованих металоконструкцій:

1. Діелектричні прокладки: Використання шайб, втулок та стрічок з непористих полімерних матеріалів: EPDM, неопрену, поліаміду (PA6), тефлону (PTFE) або поліуретану. Вони фізично розривають електричний ланцюг між металами.
2. Ізоляційні покриття (Дуплексна система): Нанесення на зону стику або на весь оцинкований елемент шару порошкової чи рідкої полімерної фарби (епоксидної або поліуретанової). Це запобігає проникненню електроліту (вологи) до металу.
3. Кріпильний паритет та делікатна збірка: Застосування виключно оцинкованих
   метизів відповідного класу міцності. При цьому сама технологія зведення має суворо
   відповідати регламентам, оскільки правильний монтаж оцинкованих конструкцій
   без пошкодження захисного шару та використання правильних строп є базовою
   умовою збереження цинку на заявлені 50–80 років.

Технічні висновки для ГІПів та виконробів

Проектування довговічних споруд вимагає комплексного підходу. Гаряче цинкування забезпечує еталонний захист від корозії, але лише за умови дотримання правил матеріального сусідства та правильному монтажу оцинкованих металоконструкцій.

• Ніколи не допускайте прямого контакту цинку з міддю та активними кислотними середовищами.
• Завжди ізолюйте стики з нержавіючою сталлю та алюмінієм у промислових зонах за допомогою прокладок EPDM.
• Контролюйте хімічний склад бетону та антисептиків для дерева, що контактують з металоконструкціями.

Для точного прорахунку проекту, підбору оптимальної товщини покриття згідно з ДСТУ або отримання консультації щодо специфікації металів, ви можете безпосередньо зв'язатися з фахівцями компанії АЛІАС УКРАЇНА.

Автор статті

Ярослав Домбровський

Директор, та провідний фахівець ТОВ «АЛІАС УКРАЇНА»

Понад 15 років спеціалізується на повному циклі гарячого цинкування металоконструкцій — від розробки технологічних рішень до реалізації складних об’єктів по всій території України. Має глибокий практичний досвід роботи з висотними телекомунікаційними вежами, несучими системами сонячних електростанцій, об’єктами енергетики та промислової інфраструктури.

Особливу увагу приділяє питанням реальної довговічності в експлуатації. Переконаний, що навіть високоякісне цинкове покриття може втратити свої переваги за лічені місяці, якщо на етапі проєктування та монтажу не враховано фізико-хімічну сумісність матеріалів. Регулярно консультує проєктні організації та підрядників щодо запобігання прихованим ризикам гальванічної корозії та правильного вибору суміжних рішень.
