Вхідний контроль металоконструкцій перед гарячим цинкуванням: правила ВТК

Якість та довговічність антикорозійного покриття залежать не лише від процесу у ванні з розплавленим цинком. Вони на 80% закладаються ще на етапі проектування та підготовки металоконструкцій до цинкування.

Щоб захистити ваші вироби від браку, а наше обладнання від аварійних ситуацій, у ТОВ «АЛІАС УКРАЇНА» діє суворий вхідний контроль відділу технічного контролю (ВТК). У цій статті ми відкрито розповідаємо, як працює приймання металу в роботу, які дефекти є критичними та що робити, якщо конструкція не відповідає технологічним стандартам.

Якщо на етапі вхідного контролю ми запобігаємо проблемам ще до занурення металу у ванну, то вихідний контроль перед відвантаженням: правила ВТК гарантує, що готова оцинкована продукція повністю відповідає вимогам замовника та стандарту ДСТУ EN ISO 1461:2024.

Як працює вхідний контроль ВТК «АЛІАС УКРАЇНА»

Кожна партія металоконструкцій, що прибуває на наше виробництво в Черкасах, проходить обов’язковий візуальний та інструментальний огляд експертами ВТК. Цей етап неможливо пропустити чи прискорити, оскільки гаряче цинкування металу за ціною за кг від виробника вимагає суворого дотримання технологічного регламенту.

Покроковий алгоритм приймання металу:

1. Первинний візуальний огляд. Перевірка загального стану металу, наявності видимих забруднень та відповідності специфікації замовлення.
2. Перевірка зварних швів та поверхонь. Пошук прихованих пір, шлаку та закритих порожнин.

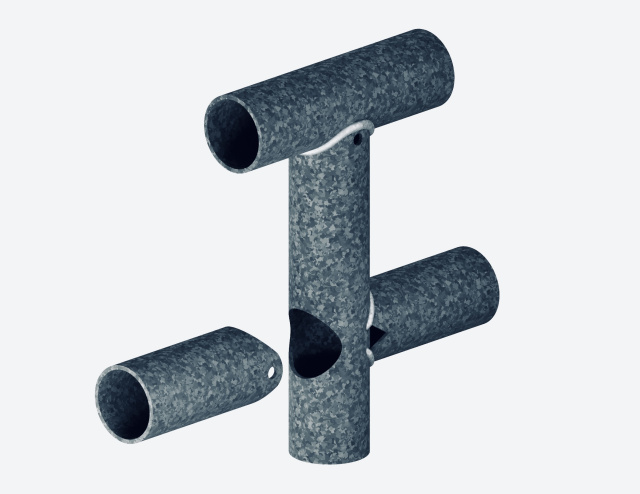

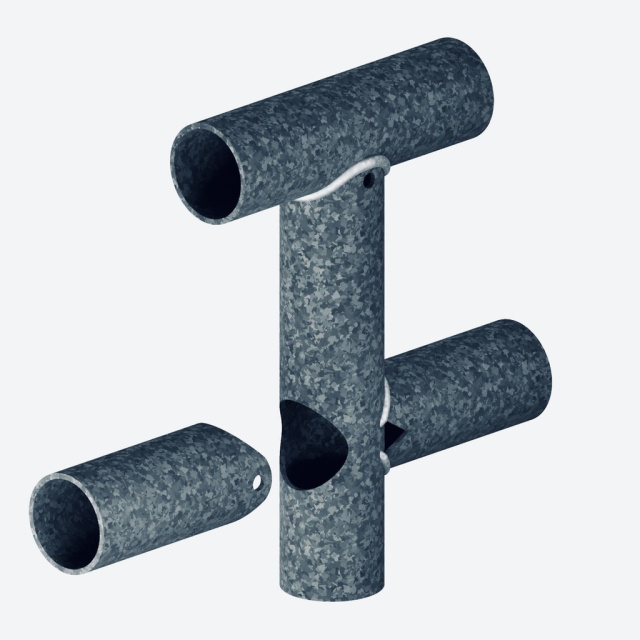

3. Контроль дренажної системи. Оцінка наявності, розташування та діаметра технологічних отворів для виходу газів та вільного витікання рідкого цинку.
4. Винесення вердикту ВТК. Складання акту приймання або дефектного акту з рекомендаціями.

Загальні принципи:

• Мінімальний діаметр: 8–12 мм (для дрібних елементів) — краще 10–15 мм+.
• Площа отворів: Для закритих порожнин — 25–30% від площі поперечного перерізу (для повноцінного стоку цинку та виходу газів).
• Розташування: Діагонально протилежно, якомога ближче до кутів/кінців (висока точка — vent, низька — drain). При зануренні під кутом ~45°.
• Кількість: Мінімум 2 отвори на закритий елемент (один вхід, один вихід).
• Альтернативи: Зрізані кути (crop), U/V-вирізи — еквівалентна площа отвору.

Таблиця рекомендованих розмірів дренажних отворів

Детальна таблиця для круглих труб (CHS)

Джерела: Galvanizers Association UK (EN ISO 14713-2), Galvanizers Association of Australia Design Guide, принципи ASTM A385 (сумісно з ISO 1461).24

Чому ВТК може відмовити в наданні послуг гарячого цинкування?

Гаряче цинкування металоконструкцій в Україні регламентується суворими стандартами безпеки. Відділ технічного контролю має право відмовити в наданні послуг, якщо метал становить загрозу життю персоналу, цілісності ванни чи гарантує 100% технологічний брак.

Головні причини для категоричної відмови:

• Закриті герметичні порожнини. Якщо всередині труби чи профілю залишилося повітря або волога, під час занурення у розплав цинку (температура близько 450 °C) відбувається миттєве закипання і вибух. Це руйнує конструкцію та загрожує життю робітників.
• Непридатна хімія сталі. Вироби з високим вмістом кремнію та фосфору (поза межами рекомендованих маркерів ефекту Санделіна) можуть цинкуватися виключно під повну відповідальність замовника за крихкість та естетику покриття.
• Незмивні забруднення. Наявність на металі товстого шару застарілої фарби, бітуму, залишків мастил для глибокої витяжки або порошкового маркування. Звичайна кислота в гальванічних ваннах їх не змиває.

Альтернатива відмові: доопрацювання металу та зміна термінів

Якщо ваш метал має відхилення від норм, ми не просто повертаємо машину назад. ТОВ «АЛІАС УКРАЇНА» завжди намагається знайти компроміс для клієнта.

Ми пропонуємо два варіанти вирішення проблеми:

1. Самостійне виправлення замовником. Ви забираєте партію (або усуваєте дефекти на місці силами своїх фахівців), свердлите отвори, зчищаєте шлак і знову здаєте метал на вхідний контроль.
2. Технологічне доопрацювання силами «АЛІАС УКРАЇНА». За окрему узгоджену оплату наші фахівці можуть виконати необхідні роботи: просвердлити правильні дренажні отвори КМД, провести додаткове механічне очищення чи зняти зварювальний шлак.

Важливо!

Будь-яке технологічне доопрацювання або виявлення дефектів під час вхідного контролю автоматично збільшує термін виконання замовлення. Це пов’язано з необхідністю перебудови виробничого графіка та виділенням окремого часу на слюсарні чи очисні роботи.

Блок FAQ: 10 найважливіших запитань про вхідний контроль цинкування

Чи можна привезти метал із залишками фарби, якщо мені не важливий зовнішній вигляд?

Ні. Фарба, лак і бітум не видаляються в процесі стандартного хімічного травлення кислотою. У цих місцях цинк просто не ляже на метал, утвориться гола сталь, яка почне іржавіти в перший же тиждень.

Що буде, якщо на виробах є зварювальний шлак?

Зварювальний шлак стійкий до дії кислот. Під час занурення у ванну він відвалиться, залишивши під собою чорну незахищену пляму. ВТК вимагає повного очищення швів перед цинкуванням.

Якого мінімального розміру мають бути дренажні отвори?

Розмір отворів залежить від габаритів та перерізу профілю, але зазвичай вони мають становити не менше 25–30% від площі поперечного перерізу елемента. Мінімальний діаметр для дрібних труб — від 8–10 мм. Повний чек-лист з розміщення отворів у різних типах металоконструкцій дивіться тут.

Чи може ВТК самостійно визначити хімічний склад моєї сталі?

Візуально — ні. Ми орієнтуємося на сертифікати якості на метал, які ви надаєте. Якщо сертифікатів немає, а сталь після цинкування стала темно-сірою та шорсткою — це наслідок надлишку кремнію (Si) у металі, що не є браком цинкування.

Скільки коштує послуга доопрацювання металу на вашому заводі?

Вартість розраховується індивідуально відділом логістики та виробництва. Вона залежить від кількості отворів, які потрібно просвердлити, або обсягу зварювальних робіт.

На скільки днів може затриматися замовлення, якщо виявлено дефекти КМД?

У середньому термін виконання замовлення збільшується на 2–5 робочих днів, залежно від завантаження цеху доопрацювання та складності виправлення помилок конструкторів.

Чи приймаєте ви в роботу вироби, покриті мастилом чи оливою?

Легкі консерваційні мастила та емульсії легко видаляються на етапі знежирення у наших ваннах. Проте товсті шари графітових чи специфічних штампувальних мастил потребують попереднього очищення замовником.

Що таке «вибух у ванні цинкування» і чому ви так ретельно перевіряєте труби?

Якщо всередині зварного елемента замкнена волога, при 450 °C вона миттєво перетворюється на пару з колосальним тиском. Трубу розриває, а розплавлений цинк розлітається на метри довкола. Це критично небезпечно для людей та обладнання.

Чи можна цинкувати вироби з маркуванням маркером чи балончиком?

Звичайне маркування фарбою чи маркером перед цинкуванням потрібно видалити розчинником. Воно діє як ізолятор, і цинк у цьому місці не покриє сталь. Рекомендуємо маркувати метал вибиванням (клеймуванням) або бирками на дроті.

Як уникнути проблем із ВТК та затримок під час здачі металу?

Завжди погоджуйте креслення КМД та розташування дренажних отворів з нашими технологами ще до початку зварювальних робіт — це допоможе уникнути більшості проблем на етапі вхідного контролю (див. детальні правила проектування КМД). Це зекономить ваші гроші, час та гарантує ідеальну якість покриття.

Про автора

Ярослав Домбровський

Директор ТОВ «АЛІАС УКРАЇНА»

Провідний фахівець з технологій гарячого цинкування металоконструкцій

Понад 15 років я та моя команда щодня працюємо з реальними викликами, з якими стикаються конструктори, технологи та власники металоконструкцій. Ми не просто проводимо вхідний контроль — ми допомагаємо клієнтам і партнерам уникати типових помилок ще на етапі КМД, правильно проектувати дренажну систему та обирати оптимальні рішення під конкретні умови експлуатації.

Для нас важливо не лише якісно виконати цинкування, а й зробити так, щоб ваше замовлення пройшло максимально smoothly: без несподіваних відмов, доопрацювань і затримок. Саме тому ми відкрито ділимося практичним досвідом і технологічними нюансами — щоб ви могли приймати правильні рішення ще до того, як метал приїде на завод.

Якщо у вас є питання щодо підготовки металоконструкцій до цинкування або потрібна консультація — завжди радий допомогти.

Висновок

Якість гарячого цинкування на 80% залежить від того, наскільки правильно металоконструкція підготовлена ще на етапі проектування та виготовлення КМД. Вхідний контроль ВТК у ТОВ «АЛІАС УКРАЇНА» — це не формальність, а реальний інструмент захисту ваших виробів від браку та виробничого обладнання від аварійних ситуацій.

Дотримання рекомендацій щодо дренажних і вентиляційних отворів, контроль хімічного складу сталі (зона Санделіна) та якісна підготовка зварних швів дозволяють уникнути більшості типових проблем і отримати рівномірне, довговічне покриття терміном 50–80+ років навіть у складних кліматичних умовах.
