Крайовий ефект товщиноміра та геометрія поля: чому прилади завищують товщину на кутах і швах

Ярослав Домбровський

Директор, та провідний фахівець ТОВ «АЛІАС УКРАЇНА»
Понад 15 років досвіду в антикорозійному захисті металоконструкцій, зокрема висотних телекомунікаційних веж, об’єктів енергетики та інфраструктури. Експерт з метрології покриттів та контролю якості за ДСТУ EN ISO 1461:2024.

При прийманні відповідальних металоконструкцій після гарячого цинкування інженери технагляду регулярно стикаються з метрологічним парадоксом. На рівній площині магнітний товщиномір показує значення в межах норми, а на зварному шві, біля фаски або гострого кута той самий прилад видає показники, що перевищують реальні на 30–70 %. Це не дефект технології, а наслідок фізичних обмежень методу вимірювання.

Фізика магнітного методу вимірювання товщини (ISO 2178)

Принцип роботи приладу

Більшість промислових цифрових товщиномірів працюють за принципом магнітної індукції. Датчик створює низькочастотне магнітне поле і вимірює релютанс (магнітний опір) між наконечником і феромагнітною сталевою підкладкою. Цинк є діамагнетиком, тому прилад фіксує збільшення відстані від датчика до сталі як товщину немагнітного покриття.

На ідеально рівній нескінченній площині розподіл магнітного потоку передбачуваний. На реальних деталях геометрія поверхні та мікроструктура металу вносять суттєві спотворення.

Математична модель

Товщина покриття визначається через зміну магнітного потоку. У спрощеному вигляді:

Φ = N · I / R_m, де R_m = R_сталь + R_цинк + R_повітря

Немагнітний шар цинку збільшує повітряний зазор, зменшуючи потік (\Phi). Прилад калібрується так, щоб перераховувати цю зміну у товщину. Однак будь-яке викривлення силових ліній (крайовий ефект) або зміна магнітної проникності сталі призводить до помилки інтерпретації.

Крайовий ефект (Edge Effect): концентрація магнітного потоку

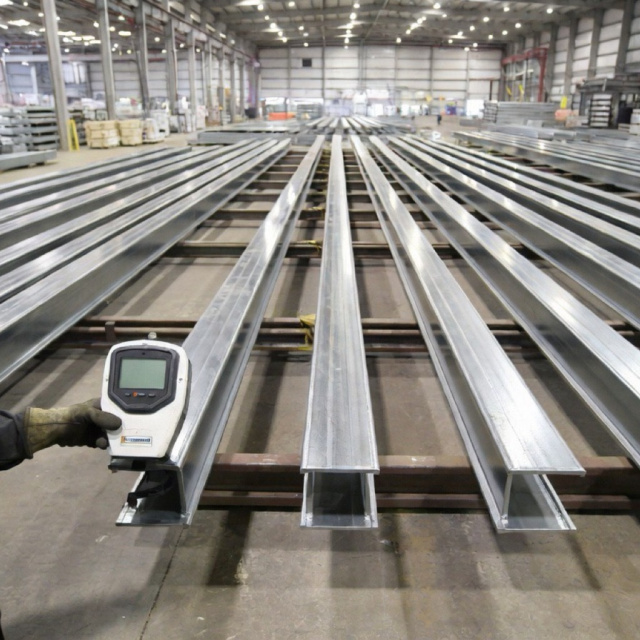

Коли датчик наближається до краю, кута, фаски або ребра жорсткості ближче ніж на 15–20 мм, лінії магнітного потоку не можуть рівномірно розсіятися. Відбувається їх концентрація та викривлення (field fringing). Мікропроцесор сприймає зростання щільності потоку як зменшення відстані до сталі і штучно завищує показник товщини.

Це класичний крайовий ефект, описаний у стандартах ASTM E376 та ISO 2178. Сучасні прилади з алгоритмами компенсації зменшують, але не усувають похибку повністю на гострих геометричних елементах.

Металургійні аномалії в зоні зварного з’єднання

Зварний шов і зона термічного впливу (ЗТВ) мають змінену мікроструктуру (мартенсит, залишковий аустеніт, зміна розміру зерна). Це призводить до локальної зміни магнітної проникності сталі. Товщиномір, відкалібрований на основному металі, інтерпретує цю зміну як додаткову товщину цинкового шару. Результат — стабільно завищені показники саме в зоні шва.

Регламент правильних вимірювань за ДСТУ EN ISO 1461:2024

Покроковий протокол контролю

1. Калібрування на «близнюках» — на неоцинкованій деталі тієї ж партії сталі та тієї ж геометрії.
2. Компенсація шорсткості — за допомогою еталонних фольг.
3. Серія замірів у локальній зоні з розрахунком середнього значення.
4. Оцінка відповідності згідно з таблицями стандарту залежно від розміру партії.

Вплив шорсткості поверхні на точність вимірювання товщиноміром

Підготовка поверхні перед гарячим цинкуванням зазвичай включає дробоструминну обробку (shot blasting), яка створює контрольовану шорсткість. Хоча це необхідно для адгезії цинку, шорсткість суттєво впливає на показання магнітних товщиномірів.

Фізика впливу шорсткості

Після дробоструму профіль поверхні стає нерівним (піки та западини). Магнітний датчик не може ідеально прилягати до всіх точок, тому частина магнітного потоку «проходить» через повітряні зазори між піками. Прилад сприймає це як збільшення товщини немагнітного шару (цинку), навіть якщо його ще немає.

Основні параметри шорсткості, що впливають на вимірювання:

• Ra (середнє арифметичне відхилення профілю) — зазвичай 3–8 мкм після дробоструму.
• Rz (середня висота нерівностей) — може сягати 20–40 мкм.
• Rt (максимальна висота профілю).

Без компенсації похибка може становити ±8–18 мкм (іноді до 25 мкм), що для тонких покриттів (70–100 мкм) є критичним.

Як правильно компенсувати шорсткість (за ДСТУ EN ISO 1461:2024)

1. Калібрування на «чорному» металі

Виконайте обнулення (Zero) товщиноміра безпосередньо на неоцинкованій деталі з тієї самої партії після дробоструминної обробки.

2. Компенсація фольгами (Roughness Compensation)

Накладіть еталонну пластикову фольгу відомої товщини (наприклад, 50 мкм, 100 мкм) на той самий «чорний» зразок зі шорсткістю. Прилад повинен показати значення фольги з максимальною точністю (±2–3 мкм). Якщо є відхилення — внесіть поправку в налаштування приладу.

3. Метод середнього

Завжди проводьте 3–5 замірів у зоні ≈ 1 см² і обчислюйте середнє значення.

Практичні рекомендації

• На гладких прокатних поверхнях (без дробоструму) компенсація майже не потрібна.
• Після інтенсивного дробоструму обов’язково виконуйте повну компенсацію шорсткості.
• Сучасні прилади (Elcometer 456, PosiTector 6000 Advanced) мають вбудовану функцію «Roughness Compensation» або «Zero Offset» — рекомендується її активно використовувати.
• При критичних вимірах (телекомунікаційні вежі, елементи енергетики) фіксуйте значення Ra/Rz зразка в протоколі контролю.

Висновок: Шорсткість — це не похибка приладу, а об’єктивний фактор технологічного процесу. Правильна компенсація дозволяє отримувати точні результати з похибкою, що не перевищує вимог ДСТУ EN ISO 1461:2024.

Бюджет невизначеності вимірювання

Для відповідальних об’єктів рекомендується враховувати джерела похибки:

Метод середнього арифметичного

У межах однієї локальної зони (≈ 1 см²) виконується 3–5 замірів. Локальна середня товщина обчислюється за формулою:

t_сер,лок = (1/n) × Σ t_i (n = 3 … 5)

Порівняльна таблиця: геометричні зони та коректні методи контролю

Практичний досвід ТОВ «АЛІАС УКРАЇНА»

У реальних проєктах з антикорозійного захисту висотних телекомунікаційних веж та великогабаритних елементів сонячних електростанцій ми неодноразово спостерігали ситуацію, коли стандартне калібрування на плоскій поверхні давало розбіжності 40–65 % на зварних з’єднаннях і кутах. Після впровадження протоколу калібрування на «чорних» дублерах тієї ж геометрії показники стабілізувалися в межах допуску, а спори з представниками технагляду припинилися. Це особливо критично для об’єктів з розрахунковим терміном служби 35–60+ років.

Арбітражні методи при спірних результатах

При значних розбіжностях єдиним об’єктивним рішенням залишається руйнівний контроль. Металографічний аналіз поперечного шліфа дозволяє безпосередньо оцінити товщину та структуру шарів Fe-Zn, а також рівномірність покриття на мікроструктурному рівні.

Найпоширеніші запитання інженерів (FAQ)

Чому товщиномір показує різні значення на куті та на площині однієї деталі?

Це прямий наслідок крайового ефекту. Магнітне поле концентрується на гострих гранях, і прилад помилково завищує товщину на 30–70 %.

Як правильно виміряти товщину в зоні зварного шва?

Обов’язково виконайте калібрування на «чорному» зварному шві-дублері, виконаному тим самим зварювальним дротом. Тільки після цього проводьте заміри на оцинкованому виробі.

Яка мінімальна відстань від краю дозволяє коректні заміри?

Не ближче 15–20 мм від зрізу, фаски або гострого кута без попереднього калібрування на ідентичній геометрії.

Що робити, якщо прилад стабільно завищує показники?

Перевірте калібрування на еталонній фользі. Якщо на фользі прилад точний — причина в магнітних властивостях сталі. У таких випадках переходьте на арбітражний металографічний метод.

Висновок та практичні рекомендації

Крайовий ефект та металургійні аномалії зони зварювання — це об’єктивні фізичні обмеження методу магнітної індукції, а не дефекти технології гарячого цинкування. Суворе дотримання протоколу калібрування на «близнюках» дозволяє отримувати достовірні результати навіть на найскладніших елементах конструкцій.

ТОВ «АЛІАС УКРАЇНА» застосовує описані підходи на практиці при здачі-прийманні телекомунікаційних веж, елементів сонячних електростанцій та інфраструктурних об’єктів. Ми готові надати методичну підтримку, провести спільний контроль або проконсультувати з питань метрології та арбітражу.

Для отримання інженерної консультації або супроводу контролю якості вашого об’єкта звертайтеся через розділ контактів на сайті.

Матеріал підготовлено на основі практичного досвіду ТОВ «АЛІАС УКРАЇНА», вимог ДСТУ EN ISO 1461:2024, ISO 2178 та ASTM E376.
