Радіуси гнуття сталі та ризик тріщиноутворення при гарячому цинкуванні

Гаряче цинкування металоконструкцій за стандартом ДСТУ EN ISO 1461 є найбільш надійним методом антикорозійного захисту металу з терміном служби 50–80+ років. Однак бездоганний результат закладається ще на етапі проектування та холодної механічної обробки. Одна з найпоширеніших прихованих проблем — раптове тріщиноутворення в зонах гнуття після занурення у ванну з розплавленим цинком (+445…+455 °C).

У цьому технічному гайді експерти ТОВ «АЛІАС УКРАЇНА» (Черкаси) детально розбирають механізм руйнування, критичні фактори ризику, нормативні радіуси гнуття та практичні рішення для повного усунення браку.

Механізм руйнування: чому виникають тріщини у ванні цинкування?

Головна причина — поєднання залишкових внутрішніх напружень після холодної деформації та рідкометалевої крихкості (ефект LMAC / LME — Liquid Metal Assisted Cracking).

Наклеп та концентрація напружень

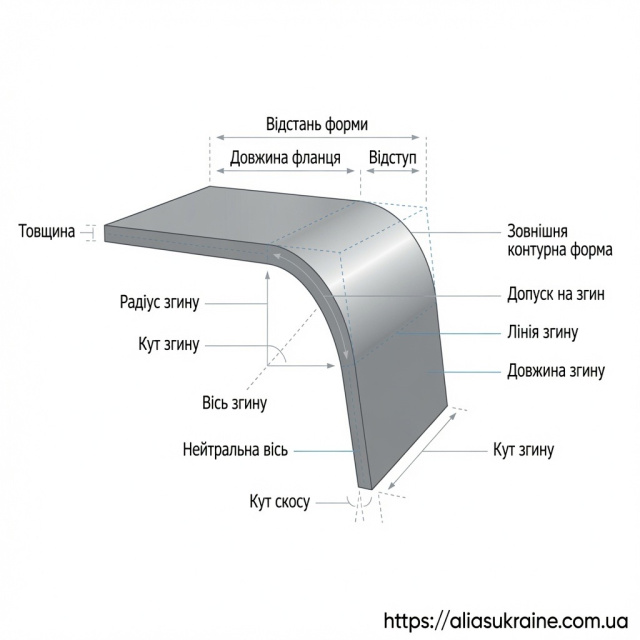

Під час згинання листового металу, швелерів або кутиків на внутрішньому радіусі відбувається сильне стиснення, а на зовнішньому — екстремальне розтягування кристалічної ґратки. Утворюється наклеп (деформаційне зміцнення), зерна витягуються, накопичується енергія пружної та пластичної деформації.

Термічний шок та дифузія цинку

При зануренні у ванну:

1. Релаксація напружень під дією температури 450 °C. Якщо радіус занадто гострий — напруження перевищує границю міцності.
2. Рідкий цинк з високою капілярною активністю проникає по межах зерен розтягнутої сталі та розклинює їх. Результат — миттєві наскрізні тріщини прямо у ванні.

Критичні чинники, що посилюють ризик

• Товщина металу (t): Чим товщий лист/профіль (>6 мм), тим більший градієнт напружень. Ризик зростає експоненційно.
• Напрямок прокату: Згинання вздовж волокон (поздовжньо) значно небезпечніше, ніж впоперек.
• Хімічний склад сталі та ефект старіння (Strain-Age Embrittlement): Підвищений вміст Si, N, P знижує пластичність у деформованих зонах при нагріванні.
• Якість кромок: Мікротріщини від гільйотини, плазми чи лазера без шліфування стають концентраторами напружень.

Більше про те, як правильно підготувати металоконструкції до цинкування, читайте у статті Проектування КМД, дренажні отвори, цинкування.

Важливе попередження для високоміцних сталей (S420, S460, S500 та вище)

При роботі зі сталями підвищеної міцності ризик тріщиноутворення у ванні гарячого цинкування зростає в рази. Такі марки мають нижчу пластичність у деформованих зонах, вищу чутливість до наклепу та ефекту деформаційного старіння.

Рекомендації:

• Мінімальний внутрішній радіус гнуття — не менше 4–5 × t (замість 3 × t для S355).
• Обов’язковий термічний відпал після холодного гнуття (650–700 °C).
• Суворіший контроль хімічного складу (особливо Si, P, N) та напрямку прокату.
• У складних випадках — перехід на гаряче гнуття або використання спеціальних технологій.

У нашій практиці при цинкуванні елементів висотних веж зі сталі S460 перехід на r ≥ 4,5t повністю вирішив проблему.

Інженерний розрахунок: мінімально допустимі радіуси гнуття (r)

Відповідно до EN ISO 14713-2, DASt 022 та рекомендацій ASTM A143 головне правило: внутрішній радіус згину (r) має бути пропорційним товщині сталі (t).

Нормативна таблиця для сталей класу до S355 (рекомендації для холодного гнуття перед HDG):

Приклад: Для гнутого швелера з листа 8 мм → r = 3 × 8 = 24 мм. Радіус 5–8 мм гарантовано призведе до браку.

Чек-лист запобігання браку

1. Термічний відпал (Stress Relief Annealing): Прогрів при 600–650 °C після інтенсивної холодної деформації — знімає до 95% напружень. Більше про технологічні вимоги до металу перед цинкуванням читайте у статті Гаряче цинкування металу, технологія, ДСТУ.
2. Правильний вибір сталі: Повністю заспокоєна алюмінієм (Al-killed, +N / +AR за EN 10025). Уникайте високого Si.
3. Обробка кромок: Обов’язкове шліфування торців у зоні згину.
4. Гаряче гнуття: Для t > 12 мм — тільки гаряча деформація.
5. Додатково: Уникайте гострих надрізів, забезпечуйте плавні переходи (радіус ≥ 5 мм на вирізах).

Поширені запитання

Який мінімальний радіус гнуття сталі перед гарячим цинкуванням?

Для сталей до S355 рекомендується внутрішній радіус r ≥ 3 × t при товщині 6–12 мм. Для товщини понад 12 мм холодне гнуття небажане без подальшого відпалу.

Чому виникають тріщини після гнуття у ванні цинкування?

Основна причина — поєднання залишкових напружень від холодної деформації та рідкометалевої крихкості (ефект LMAC/LME). Рідкий цинк проникає по межах зерен і розклинює їх при температурі ~450 °C.

Чи можна гнути сталь S355 з радіусом 1.5t?

Критично можливо тільки для тонкого металу (до 3 мм) і високопластичних марок. Для товщини 6 мм і більше це майже гарантовано призведе до тріщин після цинкування.

Як уникнути тріщиноутворення при цинкуванні високоміцних сталей S420–S460?

Використовувати r ≥ 4–5 × t, обов’язковий відпал при 650–700 °C та ретельний контроль хімічного складу. У складних випадках — тільки гаряче гнуття.

Чи обов’язковий термічний відпал перед гарячим цинкуванням?

Не завжди обов’язковий, але strongly рекомендується при інтенсивному холодному гнутті, товщині понад 6 мм або використанні високоміцних сталей. Відпал знімає до 95% внутрішніх напружень.

Висновки

Дотримання правила r ≥ 3t (а для високоміцних сталей — 4–5t), контроль якості металопрокату та технологічної дисципліни повністю усувають ризик тріщиноутворення при гарячому цинкуванні. Це зона спільної відповідальності проектувальника, виробника та цинковні.
