Зварювання після гарячого цинкування

Зварювання після гарячого цинкування: чому тріскається покриття та як уникнути

Гаряче цинкування залишається одним з найбільш ефективних способів довгострокового антикорозійного захисту сталевих конструкцій — термін служби покриття становить 50–80+ років навіть у агресивних умовах. Водночас на практиці досить часто виникає технічна складність, пов’язана зі зварюванням уже після нанесення цинкового покриття.

У більшості випадків така необхідність з’являється тоді, коли металоконструкція не була повністю виготовлена та зварена до процесу гарячого цинкування. Зварювання по оцинкованому металу призводить до локального руйнування захисного шару в зоні шва через випаровування цинку та термічний вплив. У результаті покриття втрачає суцільність, а конструкція — частину свого розрахункового ресурсу.

У ТОВ «АЛІАС УКРАЇНА» ми щомісяця цинкуємо сотні тонн металоконструкцій і добре розуміємо, як уникати подібних ситуацій. Саме тому ми завжди рекомендуємо клієнтам дотримуватися правильної технологічної послідовності — виконувати всі зварювальні роботи до гарячого цинкування. У цій статті ми детально розглядаємо причини пошкодження покриття, даємо практичні рекомендації щодо уникнення таких складнощів, а також звертаємо увагу на питання безпеки зварників.

Основні причини, чому тріскається цинкове покриття при зварюванні

При зварюванні вже оцинкованого металу захисне покриття пошкоджується в зоні шва через поєднання кількох факторів. Розуміння цих механізмів дозволяє правильно оцінювати ризики та обирати оптимальну технологію.

Випаровування цинку та створення надмірного газового тиску

Температура зварювальної дуги сягає 5000–20000 °C, що значно перевищує температуру кипіння цинку (907 °C). При контакті з дугою цинк у зоні шва миттєво переходить у газоподібний стан. Пари цинку створюють високий локальний тиск, який розриває покриття. В результаті з’являються тріщини, пори, відшарування та оголені ділянки металу, що стають осередками корозії.

Термічний шок та різниця коефіцієнтів теплового розширення

Зварювання супроводжується дуже швидким локальним нагріванням і подальшим охолодженням. Цинк та інтерметалічні фази (Fe-Zn) мають значно вищий коефіцієнт теплового розширення, ніж сталь. Через різку зміну температури в зоні шва виникають значні термічні напруги, які призводять до утворення тріщин у покритті та порушення його зчеплення з основним металом.

Надмірна товщина цинкового покриття

При товщині шару понад 150–200 мкм суттєво збільшується об’єм цинку, який випаровується під час зварювання. Крім того, у товстому покритті зростає частка крихких інтерметалічних фаз (особливо ζ-фази). Таке покриття гірше переносить термічний шок і механічні напруги, що виникають при зварюванні. На тонкостінних елементах, а також при високих локальних навантаженнях або складній геометрії конструкції ризик розтріскування та відшарування покриття значно зростає.

Як уникнути тріщин цинкового покриття при зварюванні

Найкраще рішення — виконувати зварювання перед гарячим цинкуванням. Це золоте правило для всіх металоконструкцій.

Liquid Metal Assisted Cracking (LMAC): чому важливо зварювати до цинкування

Коли зварену конструкцію занурюють у розплав цинку, існує ризик Liquid Metal Assisted Cracking (LMAC) — проникнення рідкого цинку по межах зерен сталі в зонах з підвищеними напругами. Найчастіше це відбувається в зварних швах, зонах термічного впливу (HAZ), на гострих кромках та в місцях з залишковими напругами.

LMAC може призвести до утворення тріщин у самій сталі (а не тільки в покритті). Ризик зростає при:

• неякісних зварних швах (пори, непровари, бризки, залишки шлаку);
• високих залишкових напругах після зварювання;
• використанні сталей з підвищеною чутливістю.

Як мінімізувати ризик LMAC:

• Виконувати суцільний якісний провар швів по всій довжині.

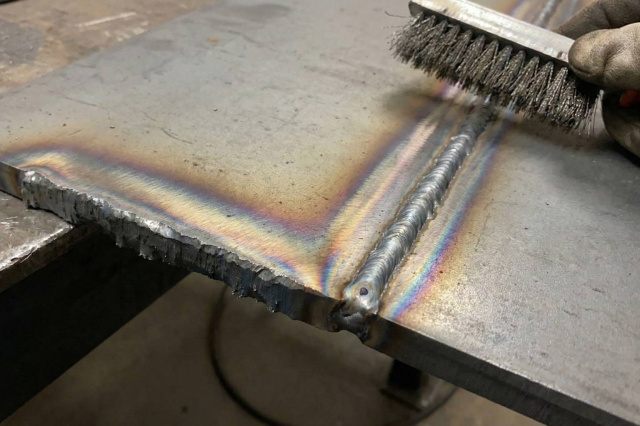

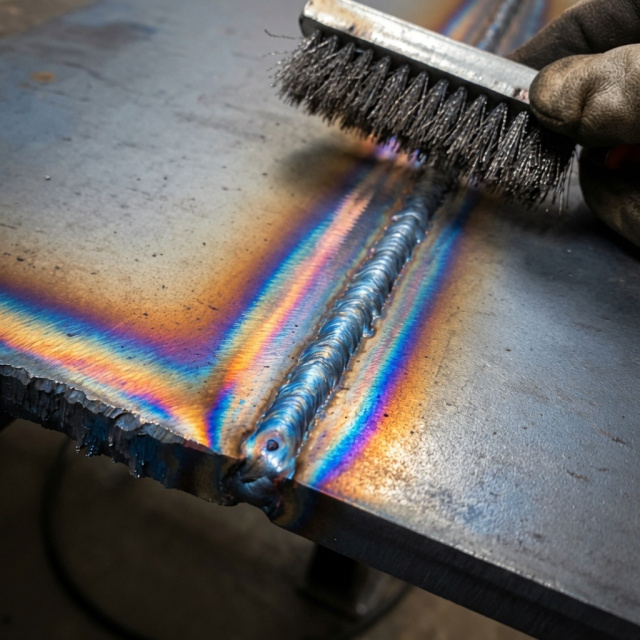

• Ретельно зачищати шви від шлаку, бризок та окалини.
• За можливості — зменшувати залишкові напруги (збалансоване зварювання, правильна послідовність накладання швів).
• У складних випадках — термічна обробка для зняття напруг перед цинкуванням.

Саме тому оптимальна технологічна послідовність — зварювання → якісна підготовка швів → гаряче цинкування. Це гарантує не тільки цілісне покриття, а й збереження міцності самої сталі.

Згідно з рекомендаціями міжнародних практик (аналог ASTM A385, EGGA LMAC Guidance), якісна підготовка зварних з’єднань перед гарячим цинкуванням є одним з ключових факторів уникнення LMAC.

Якщо зварювання після цинкування неминуче:

• Видаляйте цинк у зоні шва на 10–15 мм з обох боків.
• Використовуйте зварювання з низьким тепловкладенням.
• Застосовуйте попередній підігрів 100–150 °C для товстостінних елементів.

Детальніше про те, як правильно підготувати зварні шви перед гарячим цинкуванням, читайте у статті Якість зварних швів при гарячому цинкуванні: дефекти, причини та як уникнути.

Підготовка зварних швів має відповідати вимогам ДСТУ EN ISO 1461:2024 та рекомендаціям щодо мінімізації ризиків LMAC при гарячому цинкуванні.

Порівняльна таблиця рішень

Безпека зварника: чи виділяє цинк отруту при зварюванні?

При зварюванні оцинкованого металу виділяються пари оксиду цинку, які при вдиханні можуть викликати Metal Fume Fever (цинкову лихоманку, «цинкові трясці»).

Симптоми зазвичай з’являються через 4–12 годин:

• Різке підвищення температури
• Сильний озноб і головний біль
• Болі в м’язах і суглобах
• Сухий кашель, нудота, загальна слабкість

Симптоми зазвичай минають протягом 24–48 годин, але регулярний вплив шкідливий для здоров’я.

Правила безпечної роботи з оцинкованим металом:

• Обов’язково видаляйте цинкове покриття в зоні шва.
• Використовуйте місцеву витяжну вентиляцію або працюйте на відкритому повітрі.
• Застосовуйте респіратор з фільтром P100 або напівмаску з відповідним фільтром.
• Не їжте, не пийте і не куріть на робочому місці.
• Після роботи ретельно мийте руки та обличчя.

Найбезпечніший варіант — зварювати конструкцію до гарячого цинкування.

Реальні кейси з практики ТОВ «АЛІАС УКРАЇНА»

Гаряче цинкування дає максимальний захист лише тоді, коли цинкове покриття залишається суцільним і неушкодженим. Однак на практиці багато замовників припускаються однієї поширеної помилки — виконують зварювальні роботи вже після нанесення покриття. Нижче наведено два реальні кейси з практики ТОВ «АЛІАС УКРАЇНА», які наочно демонструють наслідки неправильної послідовності операцій.

Кейс 1. Пошкодження цинкового покриття через зварювання після цинкування

Клієнт передав на гаряче цинкування вже повністю зварені портальні опори. Після монтажу конструкції на об’єкті він вирішив приварити додаткові елементи безпосередньо на місці. Висока температура зварювання спричинила локальне руйнування цинкового шару — на швах з’явилися тріщини та оголені ділянки металу.

Щоб виправити ситуацію, опори довелося повторно цинкувати. Після того як усі зварювальні роботи виконали до нанесення покриття, дефектів більше не виникало. Цинковий шар вийшов рівним, суцільним і повністю захищав конструкцію.

Кейс 2. Якісне покриття складної конструкції градирні

Для складної металоконструкції градирні ми наполегливо рекомендували виконати всі зварювальні роботи до гарячого цинкування. Шви були підготовлені якісно відповідно до технічних вимог: суцільним проваром по всій довжині, без пор, тріщин, бризок металу та залишків шлаку.

Завдяки правильній послідовності технологічних операцій розплавлений цинк рівномірно покрив усі поверхні, включаючи зони зварних з’єднань. У результаті конструкція отримала надійний антикорозійний захист без слабких місць і візуальних дефектів.

FAQ — Найчастіші питання

Чому цинкове покриття тріскається при зварюванні?

При зварюванні вже оцинкованого металу цинк у зоні шва швидко випаровується під дією високої температури. Це створює газовий тиск і порушує цілісність покриття. В результаті з’являються тріщини, відшарування та оголені ділянки металу, які стають осередками корозії.

Чи можна зварювати метал після гарячого цинкування?

Можна, але це не рекомендується. Якщо зварювання виконується після цинкування, необхідно повністю видалити цинкове покриття в зоні шва (мінімум на 10–15 мм по обидва боки) механічним способом. Після зварювання пошкоджену ділянку потрібно відновити холодним цинкуванням або повним перецинкуванням конструкції.

Яка оптимальна товщина цинкового покриття?

Оптимальна товщина залежить від товщини металу та класу корозійної агресивності середовища (C3–C5). Для більшості конструкцій рекомендована товщина 80–120 мкм відповідно до ДСТУ EN ISO 1461:2024. Занадто товсте покриття на тонкому металі або при високих навантаженнях може бути більш схильним до розтріскування.

Що таке LMAC і чому це важливо?

LMAC (Liquid Metal Assisted Cracking) — це процес проникнення розплавленого цинку по межах зерен сталі під час гарячого цинкування. Це може призвести до утворення тріщин у зварних з’єднаннях. Щоб уникнути LMAC, необхідно правильно готувати зварні шви та уникати надмірних напруг у конструкції.

Як правильно підготувати зварний шов перед цинкуванням?

Зварні шви повинні бути суцільними, без пор, шлаку, бризок та непроварів. Перед цинкуванням необхідно видалити всі забруднення, окалину та надлишки флюсу. Правильна підготовка шва — запорука рівномірного та якісного цинкового покриття без дефектів.

Як відновити цинкове покриття після зварювання?

Найнадійніший спосіб — повне повторне гаряче цинкування. Для локального відновлення можна використовувати високоякісні цинк-вмісні фарби або холодне цинкування. Важливо, щоб товщина відновленого шару була не менше 100 мкм у зоні ремонту.

Який порядок робіт є найкращим?

Найкраща практика — Зварювання → зачистка швів → контроль якості КМД → гаряче цинкування. Саме така послідовність гарантує суцільне, бездефектне покриття та максимальну довговічність конструкції.

Висновок

Зварювання після гарячого цинкування завжди призводить до пошкодження захисного шару через термічний вплив. Найкраща практика — повне виготовлення та зварювання конструкції до цинкування. Це гарантує суцільне, рівномірне покриття без тріщин і оголених ділянок, а отже — максимальну довговічність виробу (50–80+ років залежно від класу атмосфери).

ТОВ «АЛІАС УКРАЇНА» завжди рекомендує клієнтам дотримуватися цієї послідовності, особливо при виготовленні складних металоконструкцій, опор, веж та інженерних споруд.

Хочете уникнути браку та ризиків для здоров’я зварників?

Надішліть КМД або креслення — наші технологи безкоштовно проаналізують конструкцію та дадуть рекомендації. Гаряче цинкування Черкаси — ТОВ «АЛІАС УКРАЇНА».
