Дуплексні системи захисту сталі за ISO 12944

Дуплексні системи антикорозійного захисту: синергія гарячого цинкування та ЛКМ

Автор: Ярослав Домбровський, директор і власник ТОВ «АЛІАС УКРАЇНА».

Понад 15 років досвіду в гарячому цинкуванні та розробці антикорозійних систем захисту металоконструкцій, зокрема для телекомунікаційних веж, об’єктів відновлювальної енергетики та промислової інфраструктури.

У сучасному промисловому будівництві довговічність сталевих каркасів є ключовим фактором рентабельності об’єкта. При проектуванні конструкцій, що експлуатуються в умовах підвищеної агресивності середовища (категорії С4, С5 та CX за стандартом ISO 12944-2), використання лише одного захисного шару — лакофарбового або цинкового — часто виявляється недостатнім.

Найбільш технологічним рішенням для екстремальних умов є впровадження дуплексних систем захисту. Це комбіноване антикорозійне покриття, де на метал наноситься спеціально підібрана система лакофарбових матеріалів (ЛКМ). Така синергія забезпечує не просто підсумовування захисних властивостей, а унікальний ефект взаємного посилення, збільшуючи загальний термін служби споруди без реновації в 1,5–2,5 раза. Комплексний підхід дозволяє оптимізувати витрати, коли замовляється гаряче цинкування металоконструкцій в Україні під ключ.

Фізика процесу: принцип взаємного екранування

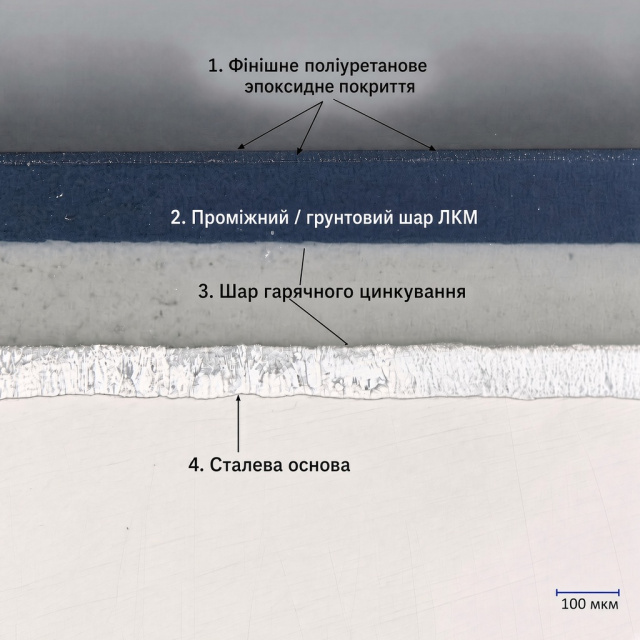

Розповсюджена помилка при розробці креслень КМД — розгляд цинкування та фарбування як взаємовиключних альтернатив. У дуплексній системі кожен шар виконує свою ізольовану функцію:

1. Зовнішній шар ЛКМ виступає первинним бар’єром. Він екранує цинкове покриття від прямого контакту з атмосферними агентами (діоксид сірки, хлориди, волога), уповільнюючи природну швидкість корозії цинку. Оцінити базову стійкість шару у різних середовищах допомагає регламент ISO 14713-1:2017, який описує загальні принципи проектування та корозійну стійкість.
2. Внутрішній шар цинку діє як протектор. Якщо фарба зазнає механічного пошкодження або стирання під час транспортування та монтажу, цинк блокує підплівкове поширення корозії. Метал не втрачає адгезію на межі розподілу фаз.

Математичний розрахунок загального терміну служби:

Загальний термін служби дуплексної системи (Т) розраховується за формулою:

Т = F × (Т цинку + Т фарби)

Де F — коефіцієнт синергії, який залежно від умов експлуатації становить від 1,5 до 2,5.

• Т цинку — розрахунковий термін служби самостійного цинкового шару.
• Т фарби — розрахунковий термін служби лакофарбового покриття.

Технічний приклад: Якщо гаряче цинкування без фарбування в умовах категорії С4 служить 20 років, а самостійна система ЛКМ — 10 років, то їхнє комбіноване застосування (дуплекс) забезпечить від 45 до 75 років експлуатації металоконструкції без необхідності капітального перефарбовування.

Порівняння терміну служби антикорозійних систем сталевих конструкцій за ISO 12944 (категорія C4)

Стандарт ISO 12944: класифікація корозійної активності

Міжнародний стандарт ISO 12944 у частині 5 чітко регламентує критерії застосування ЛКМ по оцинкованій поверхні. Доцільність впровадження дуплекс-систем визначається типом атмосфери та швидкістю корозійних втрат:

• Категорія С3 (Середня): Міські та промислові атмосфери, помірне забруднення діоксидом сірки. Втрата маси цинку за перший рік становить від 5 до 15 грамів на метр квадратний. Застосовується переважно для декоративних цілей (колір за RAL) або для продовження експлуатації споруди понад 30 років.
• Категорія С4 (Висока): Промислові хімічні зони, прибережні райони з помірною солоністю. Втрата маси цинку за перший рік становить від 15 до 30 грамів на метр квадратний. Рекомендовано для інфраструктурних та промислових об’єктів тривалого циклу.
• Категорія С5 (Дуже висока): Морські райони з високою солоністю, зони з екстремальною вологістю. Втрата маси цинку за перший рік становить від 30 до 60 грамів на метр квадратний. Критично важливо, оскільки це єдиний спосіб зберегти тримальну здатність тонкостінних профілів.

Технологічний регламент підготовки оцинкованої поверхні

Нанесення лакофарбових матеріалів на свіжий гарячий цинк вимагає суворого дотримання міжопераційного регламенту. Оцинкована сталь має хімічно інертну та гладку поверхню. Нанесення емалей без попередньої підготовки призводить до реакції омилення на межі розподілу фаз та подальшого відшарування покриття. Щоб уникнути подібних дефектів, інженери керуються вимогами стандарту ISO 14713-2:2019, який детально описує правильний дизайн та геометрію виробів для HDG.

Професійна технологічна карта підготовки поверхні, яку контролює ТОВ АЛІАС УКРАЇНА, складається з трьох обов’язкових етапів:

1. Очищення та дезактивація «білої іржі»

Якщо вироби транспортувалися або зберігалися в умовах високої вологості без належної вентиляції, на поверхні утворюється шар гідроксиду цинку (білий наліт). Його повністю видаляють за допомогою лужних миючих розчинів (pH від 11 до 12) з обов’язковим промиванням демінералізованою водою під високим тиском.

2. Створення профілю шорсткості (Sweep-blasting)

Для забезпечення адгезії фінішних шарів застосовується метод м’якого абразивоструминного обдування — Sweep-blasting (свіпінг):

• Використовується виключно неметалевий абразив (оксид алюмінію або купершлак).
• Тиск стисненого повітря знижується до 0,2–0,3 МПа (від 2 до 3 бар).
• Кут нахилу сопла становить 45 градусів до площини виробу.
• Мета: створити рівномірну мікрошорсткість, не пошкодивши при цьому монолітний внутрішній інтерметалідний шар цинку.

3. Хімічне кондиціювання

Нанесення конверсійних фосфатних покриттів, які створюють додатковий адгезійний міст на молекулярному рівні між металом та першим шаром ґрунту.

Сумісність ЛКМ із цинковим покриттям

Згідно з вимогами ISO 12944-5, категорично заборонено використовувати стандартні алкідні та олійні фарби по цинку. Вони вступають у реакцію з оксидом цинку, утворюючи крихкий прошарок («цинкові мила»), який повністю руйнує зчеплення матеріалів.

Для дуплексних систем промислового призначення застосовують такі типи єднальних речовин:

• Епоксидні матеріали (Epoxy): Оптимальні як первинні двокомпонентні ґрунти. Мають високу щільність, хімічну стійкість та відмінну молекулярну адгезію до обробленого цинку.
• Поліуретанові матеріали (Polyurethane): Застосовуються як фінішні шари. Мають максимальну стійкість до ультрафіолетового випромінювання (УФ), запобігають крейдуванню епоксидної основи та надійно зберігають естетичний вигляд усієї конструкції.

Всі базові вимоги до товщини і якості самого металевого шару перед фарбуванням детально описує ДСТУ EN ISO 1461:2024, який є головним нормативним документом для галузі.

Економічна оцінка життєвого циклу (LCC)

Початкові капітальні витрати (CAPEX) на створення дуплексної системи вищі, ніж вартість звичайного тришарового фарбування чорного металу. Проте аналіз вартості життєвого циклу об’єкта (LCC — Life Cycle Cost) на проміжку 30–50 років доводить фінансову перевагу комбінованого методу. Впровадження дуплекс-системи повністю виключає операційні витрати (OPEX) на регулярне відновлення ЛКМ у процесі експлуатації, що особливо критично для важкодоступних інфраструктурних об’єктів (мостові переходи, опори ЛЕП, вишки зв’язку).

Чек-лист конструктора та замовника

Перед передачею документації на гаряче цинкування та подальше фарбування

1. Конструктивні вимоги до виробів (за ISO 14713-2 та ДСТУ EN ISO 1461:2024)

• Передбачені вентиляційні та дренажні отвори у всіх замкнених профілях і порожнинах
• Мінімальні технологічні зазори для рухомих елементів (шарніри, завіси, різьбові з’єднання) з урахуванням товщини цинкового шару
• Відсутність глухих кишень, нахлестів без проварки по контуру та вузьких щілин менше 3–5 мм
• Конструкція дозволяє вільний стік розплаву цинку та промивних розчинів

2. Параметри цинкового покриття

• Задана середня товщина цинку не менше 85–100 мкм (залежно від товщини сталі)
• Вказано, що після sweep-blasting товщина не повинна опускатися нижче мінімальних вимог стандарту
• У технічному завданні зазначено категорію корозійної агресивності (C4 / C5 / CX)

3. Підготовка поверхні під фарбування

• Передбачено видалення «білої іржі» лужними розчинами + промивання демінералізованою водою
• Заплановано м’яке абразивне обдування (sweep-blasting) неметалевим абразивом під тиском 0,2–0,3 МПа під кутом 45°
• Вказано необхідність хімічного кондиціювання (фосфатне або цирконієве покриття) для підвищення адгезії

4. Система лакофарбових матеріалів

• Заборонено використання алкідних та олійних фарб
• Рекомендовано двокомпонентний епоксидний ґрунт + поліуретановий фінішний шар
• Зазначено загальну товщину сухої плівки ЛКМ та колір за RAL (за потреби)

5. Документація та контроль

• Креслення КМД містять примітки щодо габаритів виробів відносно розмірів ванни цинкування
• Технічне завдання включає вимогу протоколів вимірювання товщини цинку та адгезії після фарбування
• Передбачено можливість узгодження системи покриттів на етапі проєктування

Часто задавані питання (FAQ)

Який стандарт регламентує фарбування оцинкованої сталі?

Захист від корозії сталевих конструкцій за допомогою комбінованих та лакофарбових систем регламентується міжнародним стандартом ISO 12944 (зокрема, частина 5 детально описує вимоги до ЛКМ для поверхонь, що мають гаряче цинкове покриття).

Що таке дуплексна система захисту металоконструкцій?

Дуплексна система — це комбіноване покриття, що складається з базового антикорозійного шару гарячого цинку та нанесеного поверх нього захисно-декоративного шару сумісної фарби. Вона збільшує термін служби конструкції в 1,5–2,5 раза за рахунок синергетичного ефекту взаємного захисту.

Чому не можна фарбувати гарячий цинк звичайною алкідною фарбою?

Алкідні смоли вступають у хімічну реакцію омилення з цинком. На межі розподілу металу та ЛКМ утворюються крихкі «цинкові мила», через які фарба повністю втрачає адгезію, тріскається та злущується протягом перших місяців експлуатації.

Як підготувати оцинковану поверхню до нанесення фарби за ISO 12944?

Регламент підготовки включає видалення жирів та «білої іржі» за допомогою лужних розчинів, промивання водою під тиском та проведення свіпінгу (sweep-blasting) — легкого обдування неметалевим абразивом під тиском до 0,3 МПа для створення шорсткості без пошкодження шару цинку.

Яка мінімальна товщина цинкового покриття потрібна для дуплексної системи?

Для надійної роботи дуплексної системи за ISO 12944 та ДСТУ EN ISO 1461:2024 рекомендується середня товщина цинкового шару не менше 85–100 мкм (залежно від товщини сталі). Після sweep-blasting товщина не повинна знижуватися нижче мінімальних вимог стандарту. Саме така товщина забезпечує повноцінний катодний захист при механічних пошкодженнях фарби.

Висновок

Дуплексна система «гаряче цинкування + сумісна ЛКМ» залишається найефективнішим рішенням для металоконструкцій, що експлуатуються в категоріях С4–С5 та CX. Синергетичний ефект дозволяє збільшити міжремонтний інтервал у 1,5–2,5 раза порівняно з окремим застосуванням цинку чи фарби. Критично важливими умовами успіху є правильна підготовка оцинкованої поверхні (зокрема sweep-blasting) та використання лише сумісних епоксидно-поліуретанових систем відповідно до вимог ISO 12944.

При проектуванні відповідальних об’єктів рекомендується закладати дуплексну систему вже на етапі КМД з урахуванням реальних умов експлуатації та вимог ДСТУ EN ISO 1461:2024.
