Ефект Кіркендала в оцинкуванні сталі: причини відшарування цинку та як запобігти

Ефект Кіркендала в гарячому оцинкуванні: чому виникають пори, відшаровується цинкове покриття та як цього уникнути

Ефект Кіркендала — один із найпоширеніших, але маловідомих причин відшарування цинкового покриття після гарячого оцинкування. Якщо ви виробник металоконструкцій, проектувальник або власник оцинкованих виробів і стикалися з лущенням зовнішнього шару цинку без механічних пошкоджень — у багатьох випадках саме ефект Кіркендала (Kirkendall Effect) є ключовою причиною цього дефекту, особливо на масивних і товстостінних виробах.

У цій експертній статті ми розберемо науковий механізм явища, його вплив на якість гарячого цинкування, фактори ризику та перевірені способи запобігання. Матеріал ґрунтується на даних Американської асоціації гальванізації (AGA), стандартах ISO 1461 / ДСТУ EN ISO 1461:2024 та практичному досвіді провідних гальванічних центрів України та Європи.

Тут немає загальних фраз — тільки технічна глибина, конкретні рекомендації та практичні рішення, які допоможуть вам отримати стабільно якісне цинкове покриття при гарячому цинкуванні металоконструкцій.

Що таке ефект Кіркендала: наукове пояснення

Ефект Кіркендала — це фундаментальне явище нерівномірної взаємної дифузії атомів у системі двох металів, коли коефіцієнт дифузії одного компонента значно перевищує інший. У результаті виникає надлишковий потік вакансій, які коалесціюють у мікропори (Kirkendall voids).

Явище відкрив у 1947 році американський металознавець Ернест Кіркендолл. У своєму класичному експерименті з α-латунню та міддю він помітив зсув інертних маркерів у бік компонента з вищою швидкістю дифузії — це стало прямим доказом вакансійного механізму дифузії в твердих тілах.

Математичний опис процесу базується на першому законі Фіка для взаємної дифузії.

Потік атомів компонента A:

J_A = -D_A × (∂C_A / ∂x)

Потік атомів компонента B:

J_B = -D_B × (∂C_B / ∂x)

де D_A > D_B — коефіцієнти дифузії, а C_A та C_B — концентрації відповідних компонентів.

Оскільки швидкості дифузії різні, виникає нетто-потік вакансій, необхідний для збереження об’єму кристалічної ґратки:

J_V = - (J_A + J_B)

Коли концентрація вакансій перевищує критичне значення, вони коалесціюють у пори Кіркендала. Саме цей механізм лежить в основі відшарування зовнішнього шару чистого цинку (η-шар) при повільному охолодженні масивних оцинкованих виробів.

Як ефект Кіркендала проявляється саме в гарячому оцинкуванні сталі

Під час занурення сталі в розплав цинку (440–460 °C) утворюються інтерметалічні шари:

• Γ (Fe₃Zn₁₀)
• δ (FeZn₇–₁₁)
• ζ (FeZn₁₃)
• η (чистий Zn — зовнішній шар)

При повільному охолодженні масивних виробів (труби Ø >300 мм, товстостінні балки) температура тривалий час залишається в діапазоні 400–420 °C. Реакція Fe–Zn продовжується вже в твердому стані.

Ключовий момент:

• Цинк дифундує в залізо значно швидше, ніж залізо — назовні.
• На межі η/δ або η/ζ утворюються вакансії → пори Кіркендала → суцільна щілина.

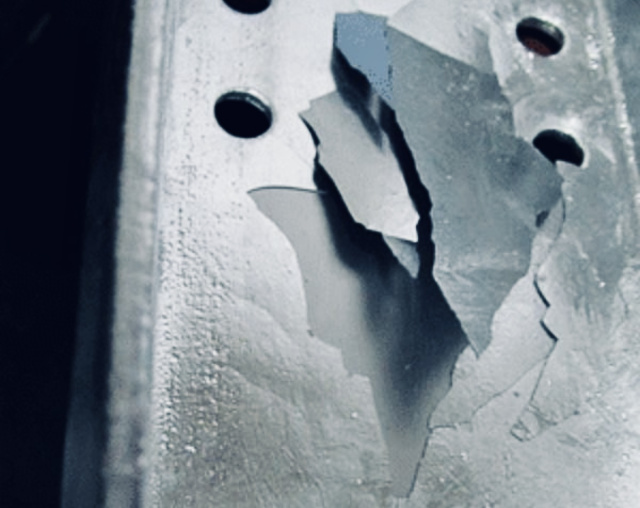

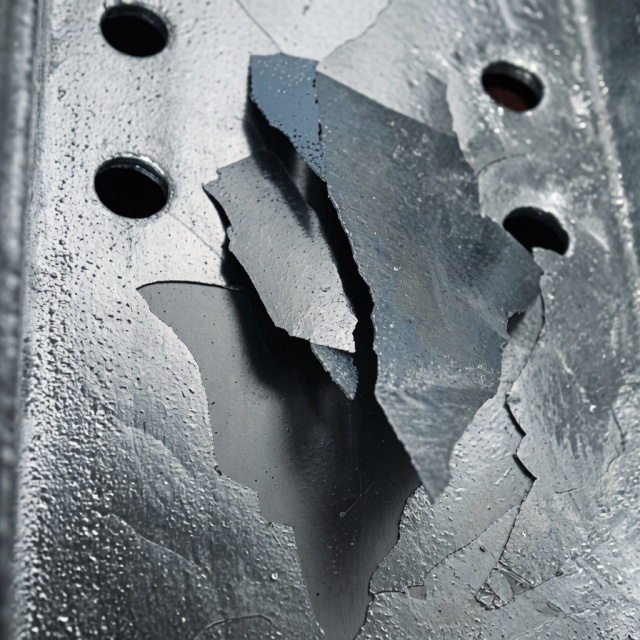

• Зовнішній шар чистого цинку (η) відшаровується цілими пластинами.

Це класичний ефект Кіркендала в гарячому цинкуванні (за даними AGA 2019–2021). При охолодженні великих труб у природних умовах час охолодження може сягати 30–60 хвилин — саме тоді утворюються пори 5–15 мкм і відбувається лущення.

Основні фактори ризику прояву ефекту Кіркендала

Практичні способи запобігти відшаруванню цинкового покриття через ефект Кіркендала

1. Контрольоване прискорене охолодження
   • Quench у воді або водяному тумані (з урахуванням теплового удару).
   • Примусове повітряне охолодження для великих труб і балок.
2. Оптимізація параметрів гарячого цинкування
   • Температура ванни строго 440–450 °C.
   • Мінімально необхідний час занурення (відповідно до ДСТУ EN ISO 1461:2024).
   • Контроль складу ванни (добавки Ni, Al для реактивних сталей).
3. Вибір сталі з контрольованим хімічним складом
   • Уникати сталей з Si 0,04–0,15 % (ефект Санделіна). Детальніше про вплив кремнію та вимоги до сталі перед гарячим цинкуванням.
   • Рекомендації ASTM A385 / ISO 1461.
4. Постобробка та додатковий захист
   • Пасивування або нанесення захисного шару для відповідальних конструкцій.

При дотриманні цих правил навіть на складних масивних виробах (опори освітлення, шахтні труби, мостові конструкції) ефект Кіркендала практично не проявляється.

Ефект Кіркендала поза гарячим цинкуванням

У сучасній матеріалознавчій науці явище використовують конструктивно:

• Синтез порожнистих наночастинок (Nano-Kirkendall).
• Розробка пористих покриттів у дифузійному зварюванні.
• Створення нових Zn-Al сплавів з регульованою дифузією.

FAQ: найчастіші питання про ефект Кіркендала в оцинкуванні

Чи можна відрізнити відшарування через ефект Кіркендала від механічного пошкодження?

Так. При ефекті Кіркендала цинкове покриття відшаровується рівними пластинами без вм’ятин, подряпин чи механічних слідів. Це зазвичай відбувається на масивних виробах через кілька днів або тижнів після оцинкування.

Чи впливає ефект Кіркендала на антикорозійний захист сталі?

Ні. Ефект Кіркендала впливає тільки на зовнішній шар чистого цинку (η-шар). Інтерметалічні шари (Γ, δ, ζ), які безпосередньо захищають сталь, залишаються цілими.

Як уникнути ефекту Кіркендала при оцинкуванні масивних конструкцій?

Основний спосіб — прискорене охолодження (quench у воді або водяному тумані). Також важливо контролювати температуру ванни (440–450 °C), час занурення та обирати сталь з оптимальним вмістом кремнію.

Чи варто перевіряти ризик ефекту Кіркендала перед оцинкуванням?

Так. Найкраще зробити це на етапі проєктування або перед запуском у виробництво. Аналіз хімічного складу сталі + розрахунок теплової інерції виробу дозволяє значно знизити ризик появи пор і відшарування.

Висновок: ефект Кіркендала — керований, а не «випадковий» дефект

Ефект Кіркендала — це не брак технології, а фундаментальне явище дифузії, яке можна повністю контролювати. Знання механізму дозволяє виробникам металоконструкцій отримувати стабільно якісне гарячеоцинковане покриття навіть на найскладніших виробах.

Автор статті

Ярослав Домбровський

Директор, Власник та провідний фахівець ТОВ «АЛІАС УКРАЇНА»

Понад 15 років практичного досвіду в гарячому цинкуванні металоконструкцій. Спеціалізується на антикорозійному захисті висотних телекомунікаційних веж, опор ЛЕП, сонячних електростанцій, мостових та портових споруд. Експерт з технологічних процесів, контролю якості за ДСТУ EN ISO 1461:2024 та ISO 9223, а також впровадження інноваційних рішень (Zr-дуплекс, зелений водень, Industry 5.0).

ТОВ «АЛІАС УКРАЇНА» — повний цикл гарячого цинкування в Черкасах (ванна 14 м, потужність до 3000 т/міс).

Хочете уникнути ризику відшарування цинку на масивних виробах?

При цинкуванні труб великого діаметра та інших масивних металоконструкцій з високою тепловою інерцією існує ризик прояву ефекту Кіркендала через повільне охолодження.

Фахівці ТОВ «АЛІАС УКРАЇНА» безкоштовно аналізують наданий вами Сертифікат хімічного складу сталі та проводять розрахунок теплової інерції конкретного виробу. На основі цих даних ми даємо рекомендації щодо режимів процесу, які дозволяють значно знизити ризик утворення пор і відшарування зовнішнього шару цинку.

Звертайтеся на етапі проєктування або перед запуском у виробництво — допоможемо отримати стабільну якість покриття навіть на складних і відповідальних конструкціях.

Замовити безкоштовну оцінку за Сертифікатом →
