Атлас дефектів гарячого цинкування

Повний технічний атлас дефектів гарячого цинкування: 18 видів, причини, фото та методи усунення за ISO 1461

Гаряче цинкування за стандартом ДСТУ EN ISO 1461:2024 (EN ISO 1461:2022) забезпечує антикорозійний захист сталевих конструкцій на 50–80+ років. Однак навіть при суворому дотриманні технології можуть з’являтися дефекти гарячого цинкування, які впливають на зовнішній вигляд, адгезію або довговічність покриття.

Цей атлас дефектів гарячого цинкування — повний технічний довідник, створений на основі реальних даних ТОВ «АЛІАС УКРАЇНА», стандартів ISO 1461, галузевих атласів HDGASA та 15+ років досвіду. Ми розібрали 18 найпоширеніших дефектів, вказали точні причини (підготовка поверхні, температура ванни 440–460 °C, хімічний склад сталі Si/P) та дали перевірені методи усунення.

Мета — допомогти інженерам, будівельникам та замовникам швидко ідентифікувати дефекти та приймати обґрунтовані рішення щодо приймання продукції.

1. Класифікація дефектів гарячого цинкування

За впливом на експлуатаційні характеристики всі дефекти поділяються на дві групи:

Зовнішні дефекти (видими, впливають на естетику та частково на корозійний захист):

● Біла іржа
● Надмірні напливи та стікання цинку
● Пухирці
● Включення дросу
● Включення флюсу та золи
● Задирки та гострі виступи
● Смуги та смугастість
● Сірі/матові плями
● Плями від окислення
● Залишки флюсу
● Шорсткість поверхні

Внутрішні/структурні дефекти (впливають на адгезію, механіку та довговічність):

● Непокриті ділянки
● Тріщини в покритті
● Охрупчення цинкового шару
● Відшарування (деламінація)
● Деформація конструкції
● Ламінації сталі

Таблиця порівняння дефектів гарячого цинкування (для швидкого контролю)

2. Зовнішні дефекти гарячого цинкування (детальний розбір)

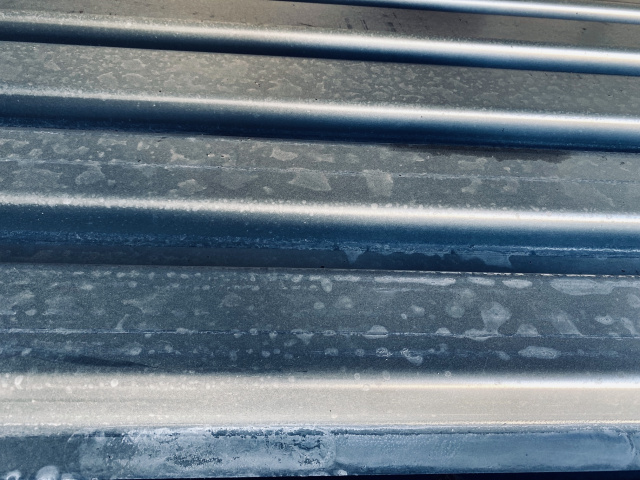

2.1. Біла іржа (wet storage stain)

Опис: Білі, пухкі відкладення гідроксиду цинку Zn(OH)₂ на поверхні.
Причини: Зберігання/транспортування у вологому середовищі без вентиляції, відсутність пасивації.
Усунення: Суха чистка щіткою + пасивація хроматом/безхроматним розчином. У важких випадках — цинк-наповнена фарба (товщина ремонту ≥100 мкм за ISO 1461).

2.2. Надмірні напливи та стікання цинку (lumps, runs, drainage spikes)

Опис: Потужні потоки, краплі або «сосульки» затверділого цинку.
Причини: Швидке виймання, висока в’язкість ванни, конструктивні «кишені».
Усунення: Механічне видалення (файлування/шліфування) без пошкодження основного шару.

2.3. Пухирці (blisters)

Опис: Підняті бульбашки без металу під ними.
Причини: Газові включення при травленні, волога на поверхні.
Усунення: Відбраковка + повторне цинкування (не ремонтується локально).

2.4. Включення дросу (dross inclusions / pimples)

Опис: Тверді частинки Fe-Zn на поверхні.
Причини: Осад на дні ванни, недостатнє очищення.
Усунення: Видалення механічно; при великій кількості — повторне цинкування.

2.5. Включення флюсу та золи (flux/ash inclusions)

Опис: Темні/білі плями флюсу або золи.
Причини: Недостатнє просушування флюсу, забруднення ванни.
Усунення: За ISO 1461 — видалення, якщо впливає на корозійну стійкість.

2.6. Задирки та гострі виступи (burrs, sharp points)

Опис: Гострі краї, що травмують.
Причини: Механічна обробка перед цинкуванням.
Усунення: Обов’язкове шліфування перед прийманням.

2.7. Смуги та смугастість (streaks, bands)

Опис: Смугасті візерунки різного кольору.
Причини: Нерівномірне охолодження.
Усунення: Не впливає на захист — приймається.

2.8. Сірі/матові плями (dull grey/mottled coating)

Опис: Матовий сірий колір замість блиску.
Причини: Високий вміст Si (>0,03 %) або P у сталі.
Усунення: Приймається за ISO 1461 (не впливає на товщину).

2.9. Плями від окислення та залишки флюсу

Опис: Коричневі/чорні плями.
Причини: Недостатнє знежирення.
Усунення: Чистка + пасивація.

2.10. Шорсткість поверхні (excessive roughness)

Опис: «Апельсинова шкірка».
Причини: Шорстка сталь або реактивна сталь.
Усунення: Приймається, якщо товщина в нормі.

3. Внутрішні/структурні дефекти гарячого цинкування (детальний розбір)

3.1. Непокриті ділянки (bare spots)

Опис: Ділянки без цинку >5 мм.
Причини: Погане травлення, масляні плями.
Усунення: Ремонт цинк-наповненою фарбою або повторне цинкування.

3.2. Тріщини в покритті

Опис: Тріщини в шарі сплаву.
Причини: Висока температура ванни або механічні навантаження.
Усунення: Ремонт або заміна.

3.3. Охрупчення цинкового шару (embrittlement)

Опис: Крихкість покриття.
Причини: Взаємодія з воднем або рідким металом.
Усунення: Контроль складу сталі.

3.4. Відшарування (delamination)

Опис: Відшарування шарів.
Причини: Надто високий вміст Si/P.
Усунення: Відбраковка.

3.5. Деформація конструкції (distortion)

Опис: Викривлення після цинкування.
Причини: Внутрішні напруження + 450 °C.
Усунення: Профілактика в конструкторській документації.

3.6. Ламінації сталі

Опис: Розшарування основного металу.
Причини: Дефект сталі.
Усунення: Відбраковка перед цинкуванням.

4. Загальні причини дефектів гарячого цинкування

• Підготовка поверхні: Недостатнє знежирення, травлення або промивка.
• Температура ванни та час занурення.
• Склад цинку та забруднення ванни.
• Хімічний склад сталі (Si 0,03–0,15 % — реактивна сталь).
• Конструктивні особливості (вентиляція, дренаж).
• Зберігання та транспортування.

5. Чек-лист приймання продукції за ДСТУ EN ISO 1461:2024

1. Візуальний огляд (відсутність rejectable дефектів).
2. Вимірювання товщини (магнітний товщиномір, min local / mean за таблицею ISO 1461).
3. Перевірка адгезії (bend-test або сітка подряпин).
4. Відсутність гострих виступів.
5. Документація: протокол випробувань, декларація відповідності.

FAQ: Поширені питання про дефекти гарячого цинкування

1. Чи вважається біла іржа браком за стандартом ISO 1461?

Ні, якщо вона легко знімається і не зменшує мінімальну товщину покриття. Однак вона вказує на неправильне зберігання. Рекомендується обов’язкова пасивація після цинкування.

2. Які дефекти вимагають повного перецинкування?

Пухирці, непокриті ділянки >5 мм, відшарування та ламінації сталі. Локальний ремонт цинк-наповненою фарбою допускається тільки для дрібних дефектів і не більше 0,5 % площі.

3. Як уникнути охрупчення при цинкуванні реактивної сталі (Si >0,15 %)?

Використовувати спеціальні сплави цинку з добавками нікелю або обмежити час занурення. Попередній розрахунок реактивності сталі — обов’язковий етап.

4. Чи впливають сірі/матові плями на корозійний захист?

Ні. Матовий колір виникає через утворення товстішого шару сплаву Fe-Zn і часто навіть збільшує довговічність покриття.

5. Який інструмент найкраще використовувати для контролю товщини?

Електронний магнітний товщиномір (типу Elcometer або PosiTector) з калібруванням за ISO 1461. Необхідно проводити не менше 5 вимірів на 1 м².

6. Як підготувати конструкцію, щоб уникнути деформації?

Напруга в металі повинна бути знята (відпустка або нормалізація перед цинкуванням). Передбачити в КД симетричність, дренажні отвори та ребра жорсткості. Уникати різких переходів товщини металу.

7. Чи можна ремонтувати дефекти на вже змонтованій конструкції?

Так, холодним цинкуванням або газотермічним напиленням цинку. Товщина ремонтного шару має бути не меншою за мінімальну за ISO 1461.

8. Чи можна ремонтувати дефекти на вже змонтованій конструкції?

Так. Холодне цинкування, цинк-наповнена фарба або газотермічне напилення. Товщина ремонтного шару — не менша за мінімальну за ISO 1461.

Висновок

Знаючи атлас дефектів гарячого цинкування, ви уникнете 90 % проблем ще на етапі приймання. ТОВ «АЛІАС УКРАЇНА» працює строго за ДСТУ EN ISO 1461:2024, забезпечує пасивацію та повний контроль якості.
