Домішки у ванні HDG

Домішки у ванні гарячого цинкування: повний контроль Fe, Al, Ni та вплив на якість HDG

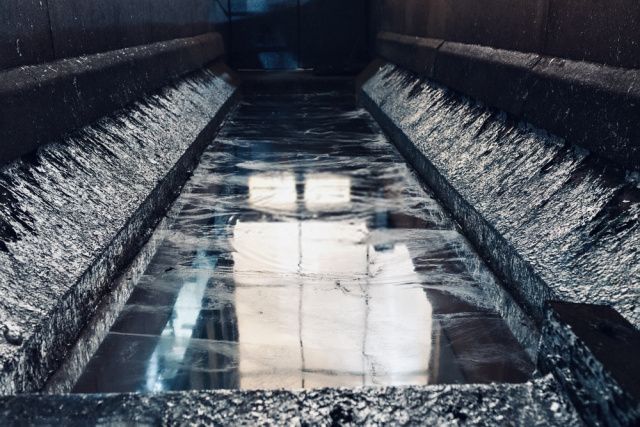

Контроль домішок у ванні гарячого цинкування (HDG) — один з ключових факторів стабільності технологічного процесу, якості покриття та економічної ефективності виробництва. У ванні з розплавленим цинком (температура 440–460 °C) постійно накопичуються домішки заліза (Fe), алюмінію (Al), нікелю (Ni) та свинцю (Pb), які надходять з сировини, флюсу, сталевих конструкцій та обладнання.

Надлишок або дефіцит цих елементів призводить до утворення дросу (bottom dross та floating dross), збільшення витрат цинку, погіршення адгезії, нерівномірності товщини покриття та появи дефектів (пори, напливи, біла іржа).

Цей посібник базується на актуальних даних 2026 року (ISO 1461:2022/2024, EN 1179, ASTM A123 та практичних рекомендаціях провідних galvanizing plants).

1. Механізм впливу домішок на процес гарячого цинкування

Кожна домішка впливає на розчинність заліза в цинку, утворення інтерметалічних фаз (ζ, δ, Γ) та гідродинаміку ванни.

• Залізо (Fe) — основна домішка, що утворюється через розчинення сталі в розплаві. Перевищує межу розчинності (при 450 °C ≈ 0,03–0,05 мас. %) → утворення дросу FeZn₇ (bottom dross) та Fe₂Al₅ (top dross).
• Алюміній (Al) — додається для пасивації поверхні ванни та контролю реактивності кремнієвих сталей.
• Нікель (Ni) — інгібує ефект Sandelin (надмірна реактивність сталей з 0,03–0,12 % Si).
• Свинець (Pb) — знижує поверхневий натяг, покращує стікання цинку.

2. Оптимальні концентрації та норми домішок у ванні HDG

Таблиця 1. Концентрації та максимально допустимі норми

Таблиця 2. Вплив домішок та методи аналізу

Джерела: ISO 1461:2024 Annex A, EN 1179, дослідження 2023–2025 (Kania H. et al., Henryk K. et al.).

Формула розрахунку межі розчинності Fe в Zn (приблизна, за даними Eisenberg):
[ [\text{Fe}]_{\text{sat}} \approx 0.0005 \times T(^\circ\text{C}) - 0.18 ]
(для T = 450 °C → ≈ 0,045 мас. %).

3. Методи аналізу та оперативного контролю ванни

Рекомендована частота контролю на заводах з ванною 14 м (як у ТОВ «АЛІАС УКРАЇНА»):

• Щоденний аналіз — Fe та Al (титрування або портативний спектрометр).
• Щотижневий — повний спектр (Fe, Al, Ni, Pb) методом ICP-OES.
• Щомісячний — перевірка на важкі метали та домішки флюсу.

Процедура відбору проб:

1. Відбір проби з глибини 300–400 мм (середина ванни).
2. Охолодження та фільтрація.
3. Розчинення в HCl + HNO₃.
4. Калібрування за стандартами EN ISO 752.

Автоматизовані онлайн-спектрометри дозволяють коригувати ванну в реальному часі та знижувати утворення дросу на 30–40 %.

4. Практичний вплив домішок на якість покриття

• Товщина покриття: Надлишок Fe або Ni збільшує товщину на 20–50 мкм, але погіршує адгезію (ISO 2178).
• Адгезія та стійкість: Оптимальний Al забезпечує щільну Γ-фазу; надлишок Pb або Ni — пористість та ризик відшарування.
• Зовнішній вигляд: Pb покращує блиск і стікання; заміна на Bi/Sn зберігає якість без токсичності.
• Економіка: Неконтрольовані домішки → +15–30 % витрат цинку, +20 % часу на очищення дросу, брак у тендерах Prozorro.

Приклад розрахунку (за ISO 14713-1): при надлишку Fe на 0,02 % понад норму термін служби покриття зменшується на 10–15 % через мікропори.

5. Рекомендації для ТОВ «АЛІАС УКРАЇНА» (практичний чек-лист)

1. Ведіть журнал контролю ванни з фіксацією температури (±2 °C) та концентрацій.
2. Коригуйте Ni кожні 7–10 днів (додавання Ni-Zn master alloy).
3. Замінюйте Pb на Bi/Sn для відповідності CBAM та зеленим нормам ЄС 2026–2027.
4. Використовуйте роботизоване перемішування для запобігання локальному накопиченню дросу.
5. Після кожного великого замовлення (опори освітлення, металоконструкції) — повний аналіз.

Висновок

Системний контроль домішок Fe, Al, Ni та Pb у ванні гарячого цинкування — це не лише технічна вимога ISO 1461:2024, а й конкурентна перевага. Він гарантує стабільну товщину 70–120 мкм, відмінну адгезію, мінімальні витрати цинку та відповідність тендерним вимогам.

ТОВ «АЛІАС УКРАЇНА» з ванною 14 м та потужністю 2000 т/місяць вже застосовує сучасні методи контролю. Якщо потрібен повний аудит ванни, розрахунок коригування або технічна консультація — залиште заявку на сайті або зателефонуйте. Ми розрахуємо оптимальний склад ванни саме під ваші конструкції за 24 години.
