Високомачтові опори та щогли освітлення

Оцинковані високомачтові опори та щогли освітлення від виробника «АЛІАС УКРАЇНА»

Освітлення великих інфраструктурних, промислових та спортивних об'єктів вимагає принципово іншого інженерного підходу, відмінного від стандартного вуличного чи паркового благоустрою. Головне завдання тут — забезпечити максимальну, рівномірну заливку світлом величезних площ при мінімальній кількості самих опорних точок на території. Для цих цілей використовуються високомачтові опори освітлення (щогли) висотою від 16 до 40 і більше метрів.

Компанія ТОВ «АЛІАС УКРАЇНА» (м. Черкаси) здійснює професійне проектування, міцнісні розрахунки та серійне виробництво гранованих оцинкованих щогл освітлення. Завдяки унікальній для українського ринку технічній базі, включаючи власну ванну гарячого цинкування довжиною 14 метрів, ми виготовляємо надміцні металоконструкції, які здатні витримувати колоссальні вітрові, ожеледні та статичні навантаження.

Конструктивні особливості та типи корон (прожекторних майданчиків)

Високомачтова опора являє собою багатогранну конічну конструкцію, яка складається зкількох секцій (довжиною від 10 до 11.5 метрів). Секції збираються безпосередньо на об'єкті методом телескопічного заходження («сопряження конус в конус») з використанням потужного стяжного обладнання. Така технологія забезпечує абсолютну жорсткість стовбура, що співвідносна з монолітною трубою, але водночас робить щоглу зручною для транспортування стандартним довгомірним транспортом. Щогли класифікуються за типом конструкції верхнього майданчика (корони), на якому розміщуються потужні світлодіодні прожектори:

1. Щогли з мобільною (опускається) короною:

○ Принцип роботи: Рама з прожекторами може опускатися до рівня землі (на висоту близько 1.5–2 метрів) за допомогою вбудованого в нижню частину щогли підйомного механізму (лебідки та системи стальних тросів).

○ Переваги: Обслуговування, заміна або чищення прожекторів виконуються силами одного-двох електромонтерів прямо з землі. Виключається необхідність залучати дороговартісні висотні автовишки або утримувати штат промислових альпіністів. Це ідеальне рішення для об'єктів із щільним трафіком або обмеженим під'їздом спецтехніки.

2. Щогли зі стаціонарною (фіксованою) короною:

○ Принцип роботи: Прожекторний майданчик жорстко закріплений на вершині щогли.

○ Переваги: Дозволяє розмістити значно більшу кількість важкого освітлювального обладнання (до 20–30 прожекторів) та направити їх у різні боки під будь-яким кутом. Обслуговування таких щогл здійснюється або з автовишки, або через спеціальні технологічні сходи з огородженням безпеки та проміжними майданчиками відпочинку, які інтегровані прямо на стовбур щогли.

В основі високомачтової опори розташована посилена ревізійна шафа (люк). Усередині неї монтується не лише стандартна ввідно-розподільча електроапаратура, а й електричний (або ручний) привід лебідки для щогл з мобільною короною. Люк захищений від атмосферних опадів та вандалізму масивними герметичними дверцятами із замком підвищеної секретності.

Безкомпромісний антикорозійний захист: Гарячий цинк та Zr-пасивація

Високомачтові конструкції експлуатуються на відкритих повітряних просторах, де вони піддаються постійному впливу вітрів, температурних гойдалок, ультрафіолету та агресивних хімічних сполук у повітрі. Корозія внутрішньої або зовнішньої частини стовбура щогли на висоті 30 метрів може призвести до катастрофічних наслідків.

«АЛІАС УКРАЇНА» повністю виключає ці ризики завдяки триступеневій системі захисту:

• Гаряче цинкування (ДСТУ EN ISO 1461): Усі секції щогли та елементи корони повністю занурюються у ванну з розплавленим цинком. Завдяки 14-метровій ванні ми мінімізуємо кількість технологічних стиків. Цинк покриває метал шаром від 80 до 120+ мкм, забезпечуючи надійний бар'єрний захист. Термін служби такого покриття в промислових умовах становить від 40 до 50+ років.
• Цирконієва пасивація (Zr-покриття): Інноваційна екологічна технологія без використання токсичного хрому. Наношар цирконію створює додаткову оксидну плівку, яка захищає цинк від потемніння та появи «білої іржі», а також виступає в ролі надміцного ґрунту.
• Порошкове фарбування (Система Duplex): Якщо об'єкт вимагає сигнального маркування (наприклад, червоно-біле фарбування щогл поблизу аеродромів за вимогами ICAO) або естетичної прив'язки до корпоративних кольорів, ми наносимо полімерну фарбу RAL поверх цинку. Це подвоює корозійну стійкість конструкції.

Сфери застосування високомачтових прожекторних щогл

Високі грановані щогли незамінні там, де важливо забезпечити потужне заливаюче або спрямоване освітлення великих просторів:

• Транспортні вузли: Міжнародні аеропорти (перони, рульові доріжки), великі залізничні станції, сортувальні вузли та морські порти.
• Дорожня інфраструктура: Багаторівневі автомагістральні розв'язки, мости, пункти оплати проїзду, прикордонні КПП.
• Промисловість та видобуток: Території заводів, металургійних комбінатів, відкриті кар'єри, нафтобази та великі логістичні складські термінали.
• Спорт: Футбольні стадіони, легкоатлетичні арени, гірськолижні траси, тенісні корти (щогли зі стаціонарною короною дозволяють виставити ідеальний кут світла без створення сліпих зон для спортсменів, глядачів та телекамер).

Технічні параметри та розрахунок навантажень

Кожна високомачтова опора — це індивідуальний інженерний проект. Проектувальники «АЛІАС УКРАЇНА» розраховують товщину сталі (від 4 до 8+ мм), кількість граней та геометрію фундаменту на основі ДБН В.1.2-2:2006.

Технічні характеристики високомачтових щогл освітлення

Примітка: Параметри щогл розраховуються індивідуально залежно від вітрового регіону України (1–5), ваги та парусності встановлюваних прожекторів, а також типу ґрунту для проєктування анкерного фундаменту.

Особливості проектування та монтажу фундаменту

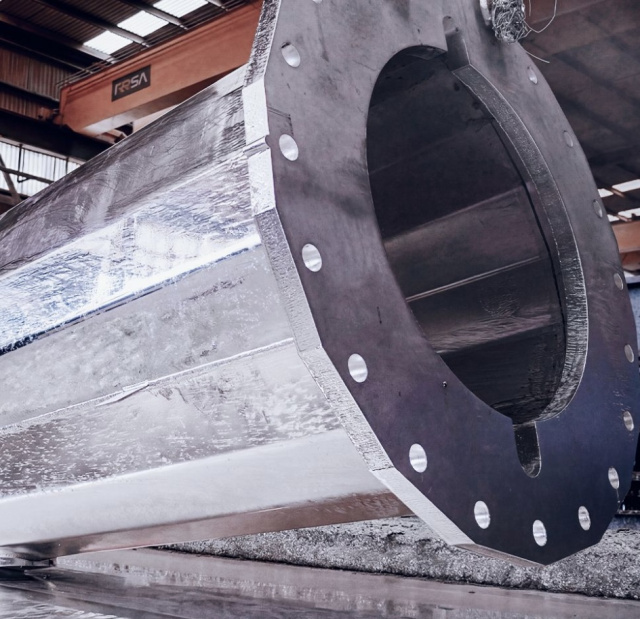

Встановлення щогли висотою понад 20 метрів вимагає потужної залізобетонної основи. Монтаж проводиться виключно фланцевим способом. У заздалегідь підготовлений котлован встановлюється масивний анкерний закладний елемент (консорціум із шпильок високої міцності, пов'язаних сталевими кондукторами), який заливається бетоном. Після набору бетоном проектної міцності нижня секція щогли кріпиться до шпильок за допомогою посилених гайок та шайб. Фланцеве з'єднання дозволяє ідеально вирівняти щоглу за вертикаллю за допомогою геодезичних приладів (теодолітів) за рахунок регулювальних гайок.

Чому варто замовити високомачтові щогли в «АЛІАС УКРАЇНА»?

• Повний цикл під ключ: Від розробки КМД та розрахунку вітрових навантажень до виробництва секцій, гарячого цинкування та комплектації підйомними механізмами.
• Власна лабораторія якості: Проводимо ультразвукову дефектоскопію зварних швів та контроль рівномірності товщини захисного цинкового покриття.
• Відповідність європейським нормам: Продукція випускається з урахуванням стандартів EN 40 та EN ISO 1461, що дозволяє використовувати наші щогли на об'єктах, які фінансуються міжнародними інвесторами та програмами (включаючи Prozorro).
• Пряма логістика: Забезпечуємо безпечну та швидку доставку негабаритних та довгомірних секцій щогл із Черкас у будь-яку точку України.

Довірте освітлення великого об'єкта професіоналам! Зв'яжіться з конструкторським відділом ТОВ «АЛІАС УКРАЇНА» для отримання попереднього технічного розрахунку та комерційної пропозиції.
