Нахлести при цинкуванні: іржаві патьоки та як їх уникнути

Overlapping joints для гарячого цинкування: правила проектування за ASTM A385 та AGA 2026

Гаряче цинкування за ДСТУ EN ISO 1461:2024 — це не просто антикорозійний захист, а високотехнологічний процес, де помилки в дизайні overlapping joints призводять до 70–90 % типових дефектів: вибухів (blowouts), «плачу» іржі (weeping), голих зон і передчасної корозії.

Цей посібник створено на основі ASTM A385/A385M (актуальна версія), AGA Design Guide 2023–2024, реального досвіду АЛІАС УКРАЇНА (2012–2026) та адаптовано під українські проєкти. Ми не копіюємо стандарти — ми показуємо, як їх застосовувати, щоб ваша конструкція вийшла з ванни ідеальною, а термін служби сягнув 70+ років.

Чому overlapping joints — найнебезпечніша зона?

Фізика та хімія процесу: чому виникає weeping

При зварюванні внахлест між двома пластинами майже завжди залишається мікроскопічний зазор. Під час травлення та флюсування низьков’язкі розчини соляної кислоти та флюсу легко проникають у цю щілину за рахунок капілярного ефекту.

Під час занурення конструкції у ванну з розплавленим цинком (~450–460 °C) відбувається наступне:

• Рідкий цинк має високу в’язкість і поверхневий натяг — він фізично не здатен затекти в вузький зазор.
• Залишки вологи та кислоти миттєво випаровуються, створюючи надмірний тиск пари (ефект термобарокамери).
• Солі флюсу та кислоти залишаються запертими всередині.

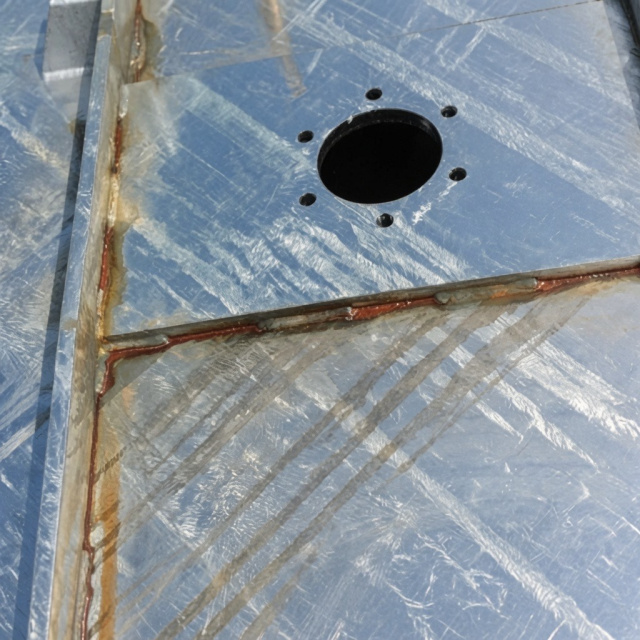

Після остигання ці солі активно поглинають атмосферну вологу і запускають процес щілинної корозії. Через певний час (від кількох тижнів до 1–2 років) з-під шва починають з’являтися іржаві патьоки — weeping.

У щілинах ≤ 2,5 мм (3/32”):

• Кислоти та флюс проникають легко.
• Розплавлений цинк — ні (через високу в’язкість).
• При 450–460 °C волога та залишки перетворюються на пару → тиск, вибухи, змивання флюсу.
• Згодом солі викликають weeping — іржа просочується назовні навіть через 1–2 роки.

Наслідки: брак, простої, рекламації, втрата репутації.

Хто несе відповідальність за дефекти в overlapping joints?

Згідно з ДСТУ EN ISO 1461 та міжнародними практиками, завод гарячого цинкування відповідає лише за якість покриття на доступних для розплаву поверхнях. Внутрішні закриті порожнини нахлестів до таких не належать.

Тому основна відповідальність за появу weeping та щілинної корозії лежить на конструкторі та виробнику металоконструкції. Саме вони повинні правильно спроектувати з’єднання ще на етапі КМД.

Золоте правило (оновлене 2026)

Мінімальний зазор — 2,5 мм (3/32”).

• Якщо зазор > 2,5 мм → stitch-weld (переривчастий шов) + дистанціонери.
• Якщо зазор ≤ 2,5 мм → повний герметичний seal weld + вентиляція для великих площ (детальніше читайте у нашому гіді з вентиляції та дренажу).

Важливо: Завжди консультуйтеся з гальванізатором до зварювання!

Порівняльна таблиця: Неправильно vs Правильно

Таблиця вентиляційних отворів (адаптовано з ASTM A385 для сталі ≤ 12,75 мм)

Для сталі >12,75 мм отвори збільшуються на 20–30 %. Свердліть поза швами, знімайте задирки, розташовуйте в крайніх точках за кутом занурення. Після цинкування — естетичні заглушки.

Практичні кейси з практики АЛІАС УКРАЇНА

1. Ферма перекриття (2025): Відсутність вентиляції в overlapping → мікровибух, викид цинку, 3 дні простою. Після коригування (2 отвори Ø13 мм + seal weld) — 0 дефектів, ідеальне покриття.
2. Опора освітлення (AESS): Back-to-back швелери з зазором 2 мм → weeping через 8 місяців. Рішення: дистанціонери + intermittent weld. Результат — преміум-естетика без іржі.
3. Мостовий перехід: Великі перекриття >4000 см². Застосували progressive venting + 4 отвори. Конструкція служить без обслуговування вже 4 роки.

Чек-лист для конструкторів та зварників (роздрукуйте!)

• Зазор після зварювання ≥2,5 мм або 100% seal weld.
• Отвори просвердлені до остаточного складання.
• Немає пінхолів (візуально + УЗК).
• Отвори в найвищій/найнижчій точках при зануренні.
• Кромки зачищені, задирки зняті.
• Креслення позначені «Galvanizing requirements: overlapping joints».
• Креслення надіслано на рев’ю гальванізатору.

FAQ — найпоширеніші питання

Чому кислота затікає в нахлест, а цинк — ні?

Водні розчини мають низьку в’язкість і добре проникають у мікрозазори. Розплавлений цинк при 450–460 °C дуже густий і не здатен затекти в щілини менше 2–2,5 мм без спеціальних отворів.

Чи є weeping приводом для браку?

Так. Це дефект покриття. Однак відповідальність лежить на замовнику, який неправильно спроектував з’єднання.

Яка максимальна площа нахлесту без отворів?

До 100 см². При більшій площі обов’язково потрібні вентиляційні отвори.

Що робити, якщо зазор уже менше 2,5 мм?

Виконувати повний герметичний шов + обов’язково свердлити вентиляційні отвори.

Переваги правильного дизайну

• Зниження браку на 70–90 %.
• Економія цинку 8–15 %.
• Відповідність тендерам ЄС/США.
• Довговічність 70+ років без «плачу».
• Преміум-статус для архітекторів та інженерів.

Готові надати безкоштовний технічний аудит КМД та розрахунок оптимальних рішень для overlapping joints.

Джерела: ASTM A385/A385M, AGA Design Guide 2023–2024, досвід АЛІАС УКРАЇНА, ДСТУ EN ISO 1461:2024.

Автор статті

Ярослав Домбровський

Директор, Власник та провідний фахівець
ТОВ «АЛІАС УКРАЇНА»

Понад 15 років досвіду в гарячому цинкуванні металоконструкцій, зокрема висотних телекомунікаційних веж. Експерт з проектування КМД під гаряче цинкування за стандартами ДСТУ EN ISO 1461:2024.
