Цинкування рухомих деталей без заклинювання

Гаряче цинкування завіс, замків та рухомих з’єднань: як уникнути заклинювання механізмів

Гаряче цинкування за стандартом ДСТУ EN ISO 1461:2024 — золотий стандарт антикорозійного захисту металоконструкцій в Україні. Воно забезпечує термін служби 50–80+ років навіть у агресивних середовищах C3–C5. Однак для виробів з рухомими вузлами (завіси, петлі, шарніри, замки, гвинтові з’єднання) процес вимагає ювелірної точності на етапі КМД.

Головний ризик — «зварювання» елементів через шар цинку товщиною 50–200 мкм. Фахівці ТОВ «АЛІАС УКРАЇНА» (Черкаси) з понад 15 роками досвіду пояснюють, як уникнути браку, зберегти повну рухомість і отримати преміальне покриття.

Чому механізми «зварюються» після цинкування та як це запобігти

Під час гарячого цинкування на сталі формується залізо-цинковий сплав + шар чистого цинку. Сумарне потовщення з обох боків може зменшити зазор на 0,1–0,4 мм. Без правильних допусків рідкий цинк заповнює мікропростір за капілярним ефектом і блокує механізм.

Фізика процесу: товщина цинкового покриття та капілярний ефект

Рідкий цинк має високу текучість. При температурі 450–460°C він легко проникає в мікрозазори завширшки навіть 0,1 мм. Після кристалізації утворюється жорстке з’єднання, яке неможливо розібрати без пошкодження.

Інженерне правило за ISO 14713-2 та рекомендаціями Galvanizers Association of Australia

Збільшуйте радіальний зазор у кресленнях заздалегідь.

Джерело: адаптовано з рекомендацій Galvanizers Association of Australia та практичного досвіду.

Важливо: Наведені значення — це мінімальні радіальні зазори. На практиці рекомендується додавати запас 0,3–0,5 мм залежно від точності складання та класу корозійності середовища.

Вплив хімічного складу сталі (Si та P) на якість рухомих вузлів

Надлишок кремнію (Si > 0,25%) призводить до утворення надтовстого та крихкого покриття, яке легко сколюється в зонах тертя. Це особливо небезпечно для рухомих елементів.

Детальніше про нові вимоги ДСТУ EN ISO 1461:2024 та таблицю товщин покриття.

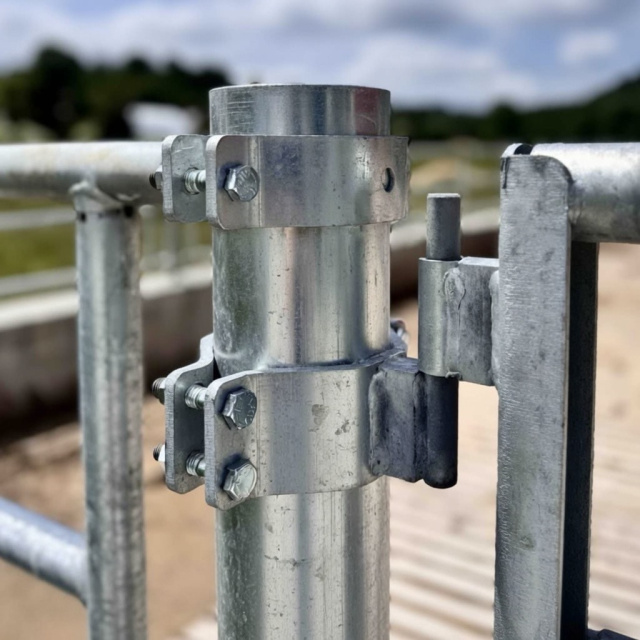

Цинкування завіс та шарнірів: чому категорично не можна цинкувати у зборі

Категорично заборонено цинкувати завіси у зібраному вигляді — навіть з великими зазорами ризик браку близький до 100%.

Ризики цинкування зібраних петель та шарнірів

При зануренні в розплав цинк проникає в зазор між втулкою та пальцем. Після охолодження утворюється монолітне з’єднання. Розібрати такий механізм без пошкодження покриття або деталей майже неможливо.

Правильний алгоритм роздільного цинкування («мама» + «тато»)

1. Роздільне цинкування — «мама» (втулка) та «тато» (палець/шток) окремо.
2. Дренажні отвори — обов’язкові у глухих втулках (діаметр 8–12 мм на торці) для виходу кислоти, флюсу та цинку. Без них — повітряна подушка та непроцинк.
3. Фінішна збірка — після цинкування, зачистки напливів та калібрування. Використовуйте undersized pin або реамер для отворів (+0,8 мм).

Порада: Для великих завіс — loose-pin тип (знімний палець).

Дренажні отвори у втулках - обовʼязкова технологічна вимога

Дренажні отвори повинні бути розташовані в найнижчій точці глухої втулки при положенні занурення. Діаметр отвору — не менше 8 мм для дрібних петель і 10–12 мм для середніх та великих завісів.

Захист різьбових з’єднань у рухомих елементах

Різьба — найвразливіша зона антикорозійного захисту рухомих елементів. Заливання цинком робить складання неможливим.

Методи маскування різьби перед цинкуванням

• Маскування — термостійкі пасти (силікатні), високотемпературний силікон або керамічні/графітові заглушки. Не використовуйте звичайні сталеві болти!
• Калібрування після цинкування — нарізання мітчиком або проганяння. Захист забезпечує жертовний ефект сусіднього цинку.
• Готові оцинковані метизи — методом центрифугального (відцентрового) гарячого цинкування з нарізкою різьби після (oversize на 0,4 мм для гайок). Ідеально для болтів, гайок, шпильок.

Детальніше про сучасні методи захисту різьби, включаючи професійні Stop-Off склади та порівняння з традиційними підходами, читайте в окремій статті: Захист різьби при гарячому цинкуванні: Stop-Off vs традиційні методи.

Читайте також: Гаряче цинкування метизів у Черкасах — ціна та особливості 2026.

Специфіка цинкування замкових механізмів та коробок

Замки, клямки, ригелі з пружинами — цинкувати у зборі = 100% брак. Пружинна сталь втрачає властивості через відпуск при 450°C.

Проблеми з пружинами та термообробкою сталі

При температурі гарячого цинкування (близько 450°C) відбувається відпуск пружинної сталі. Пружини втрачають пружність, ригелі та тяги можуть деформуватися. Це призводить до повної втрати працездатності замка.

Оптимальна послідовність монтажу замків після цинкування

• Цинкувати тільки порожню захисну коробку (кишеню) замка та двері/ворота.
• Механізм (серцевина, пружини, тяги, ручки) монтувати після.
• Монтажні отвори — з допуском +1 мм на товщину шару.
• Кріплення — болтове або на саморізах (без зварювання після цинкування).

Розширений чек-лист конструктора для КМД під гаряче цинкування

Перевірте креслення перед відправкою на завод:

1. Доступність порожнин — отвори для входу/виходу технологічних рідин у всіх замкнутих профілях, петлях, шарнірах.
2. Симетрія та деформації — уникати локального перегріву та перекісів осей (допуск <1 мм).
3. Марка сталі — контроль Si та P (оптимально Si <0,04% або 0,14–0,25%). Надлишок Si → крихке надтовсте покриття, яке облазить у зонах тертя.
4. Зазори та дренаж — згідно з таблицею вище.
5. Різьба та рухомі частини — маскування або план фінішної обробки.
6. Сумісність — уникати контакту несумісних матеріалів до цинкування.

Додаткова таблиця: Вплив хімічного складу сталі на якість покриття

Додаткові рекомендації з проектування КМД та дренажних отворів під цинкування.

Більше про загальну технологію гарячого цинкування, стандарти та підготовку металу: Гаряче цинкування металу: технологія, ДСТУ та підготовка.

Кейс з практики ТОВ «АЛІАС УКРАЇНА»: Цинкування важких промислових воріт з масивними завісами та замками

У 2025 році до нас звернувся підрядник, який виготовляв металоконструкції для логістичного складу в Полтавській області. Потрібно було оцинкувати 4 комплекти важких промислових воріт шириною 6 метрів (загальна вага — 3,8 тонни). Кожен комплект мав масивні завіси з пальцем діаметром 40 мм та замкові механізми з великою кількістю різьбових з’єднань.

Спочатку клієнт планував цинкувати завіси та замки у зібраному вигляді. Після нашої консультації технологію повністю змінили.

Ми застосували наступні рішення:

• Повністю роздільне цинкування втулок і пальців («мама» + «тато»)
• Радіальний зазор збільшили до 2,7 мм з додатковим запасом 0,4 мм
• У кожній глухій втулці зробили дренажні отвори діаметром 10 мм
• Різьбу замкових механізмів захистили термостійкою маскувальною пастою з подальшим проганянням після цинкування
• Контролювали вміст кремнію в сталі (Si менше 0,25%)

Результат: усі механізми після цинкування відкриваються і закриваються вручну без зусилля. Товщина покриття склала 95–115 мкм. Конструкції успішно здали в строк. На сьогодні ворота працюють вже понад 10 місяців без заклинювання та корозії.

Цей кейс підтвердив: правильні допуски та роздільне цинкування — єдиний надійний спосіб отримати рухомі з’єднання, які служать десятиліттями.

Часті питання про цинкування рухомих деталей без заклинювання

Чи можна цинкувати завіси та шарніри у зібраному вигляді?

Ні, це категорично не рекомендується. При зануренні в розплав цинк проникає в зазор між втулкою та пальцем за капілярним ефектом. Після охолодження утворюється монолітне з’єднання, яке майже неможливо розібрати без пошкодження деталей або покриття. Навіть при великих зазорах ризик браку дуже високий.

Які радіальні зазори потрібно закладати в креслення для рухомих з’єднань?

Рекомендовані мінімальні радіальні зазори:

• Дрібні шарніри та гвинтові з’єднання — 1,5–2,0 мм
• Середні завіси воріт і люків — 2,0–2,5 мм
• Масивні промислові завіси (діаметр понад 30 мм) — 2,5–3,0 мм і більше

Обов’язково додавайте запас 0,3–0,5 мм залежно від класу корозійності середовища.

Як правильно зробити дренажні отвори у глухих втулках шарнірів?

Дренажні отвори обов’язкові. Вони забезпечують вихід повітря, кислоти та флюсу під час процесу. Рекомендований діаметр — 8–10 мм для дрібних петель і 10–12 мм для середніх та великих завісів. Отвір повинен бути в найнижчій точці втулки при положенні занурення.

Як захистити різьбу при гарячому цинкуванні болтів і гайок у рухомих механізмах?

Є кілька ефективних способів:

• Використовувати термостійкі маскувальні пасти (силікатні) або керамічні/графітові заглушки
• Після цинкування виконувати калібрування різьби мітчиком або проганянням
• Для серійного виробництва — застосовувати центрифугальне гаряче цинкування з нарізкою різьби після (з oversize 0,4 мм для гайок)

Яка марка сталі найкраще підходить для деталей, які будуть рухатися після цинкування?

Найкраще використовувати сталь з низьким вмістом кремнію — Si менше 0,04% або в діапазоні 0,14–0,25%. При Si понад 0,25% утворюється надто товсте і крихке покриття, яке легко сколюється в зонах тертя. Це особливо небезпечно для рухомих елементів.

Висновок: як отримати надійні рухомі зʼєднання після гарячого цинкування

Гаряче цинкування рухомих елементів — завдання підвищеної складності, яке вимагає комплексного підходу: правильного дизайну, роздільного оброблення, точних допусків та дотримання ДСТУ EN ISO 1461:2024. Дотримуючись цих правил, ви отримаєте надійний захист на десятиліття без втрати функціональності.

ТОВ «АЛІАС УКРАЇНА» (м. Черкаси) — провідний спеціаліст з гарячого цинкування в Україні. Ми оптимізуємо ваші КМД, виконаємо роботу на найвищому рівні та надамо повний супровід.

Надішліть креслення на попередню експертизу — ми перевіримо ризики заклинювання та запропонуємо оптимальні рішення.
