Маркування перед гарячим цинкуванням: Smart Tags та гравіювання

Розумне маркування перед гарячим цинкуванням: теги та гравіювання

У сучасному будівництві та металообробці кожна деталь на рахунку. Коли компанія замовляє гаряче цинкування складних інженерних систем — будь то опори освітлення, елементи тваринницьких комплексів, каркаси автомийок чи великі промислові металоконструкції — кожна балка, кронштейн або метиз мають свій унікальний номер. Втрата маркування під час логістики перетворює складання об’єкта на хаос, змушуючи монтажників годинами шукати потрібний елемент. Саме тому маркування перед гарячим цинкуванням має бути стійким до екстремальних умов: температури 445–460 °C та агресивного хімічного травлення соляною кислотою. Процес гарячого цинкування — це серйозне випробування для систем ідентифікації. Ванна з розплавленим цинком моментально знищує 99% стандартних маркувальних матеріалів.

Чому традиційні методи нанесення номерів на металоконструкції суворо заборонені в сучасних цинковнях та які європейські рішення допоможуть зберегти контроль над деталями — розбирають експерти компанії ТОВ «АЛІАС УКРАЇНА».

Чому на виробництві категорично не можна наносити маркування фарбою чи маркером?

Часто на ділянках заготівлі металу або на складах чорного прокату номери на готові вироби наносять перманентним маркером, будівельним олівцем, крейдою або балончиком із фарбою. Якщо попереду гаряче цинкування — це груба технологічна помилка.

Річ не лише в тому, що напис просто згорить у печі. Наслідки набагато серйозніші для якості захисного покриття:

1. Фарба як непереборний бар’єр. Класичні алкідні, масляні чи акрилові фарби (зокрема й автомобільні маркери) містять стійкі полімерні смоли. Вони повністю інертні до промислових розчинів соляної кислоти й не видаляються під час стандартного циклу хімічного травлення.
2. Поява браку та «чорних плям». У місці, де на металі залишився напис фарбою або маркером, поверхня не очищується. Коли така деталь занурюється у ванну, цинк не може вступити у дифузійну реакцію зі сталлю в цій зоні. Як результат — після виймання на виробі залишаються голі, непроцинковані ділянки (чорні плями), які миттєво почнуть іржавіти. Це пряме порушення вимог ДСТУ EN ISO 1461:2024.
3. Псування технологічних розчинів. Залишки органічних фарб забруднюють дзеркало ванн знежирення та флюсування. Саме тому заводи з гарячого цинкування високого рівня відмовляються приймати деталі з малюнками фарбою або виставляють додатковий рахунок за їх попереднє механічне очищення (дробоструминну обробку).

Важливе правило «АЛІАС УКРАЇНА»: Будь-які сліди фарби, мастил, клейких стрічок, маркерів та зварювального шлаку мають бути повністю видалені з поверхні металоконструкцій ДО їх відправки на цинкування. Поверхня повинна бути абсолютно чистою.

Ці вимоги є частиною повного комплексу вхідного контролю металу перед гарячим цинкуванням, де перевіряють не тільки маркування, а й наявність шлаку, старих покриттів, геометрію отворів та інші критичні параметри.

Європейські технології: «Розумні» теги та методи маркування під цинкування

Щоб не втратити ідентифікацію елементів після ванни й не зіпсувати захисний шар, у європейській практиці застосовують технології Індустрії 4.0 (Smart Tagging). Вони бездоганно переносять екстремальні хімічні та температурні умови:

1. Спеціалізовані металеві теги (Smart Tags)

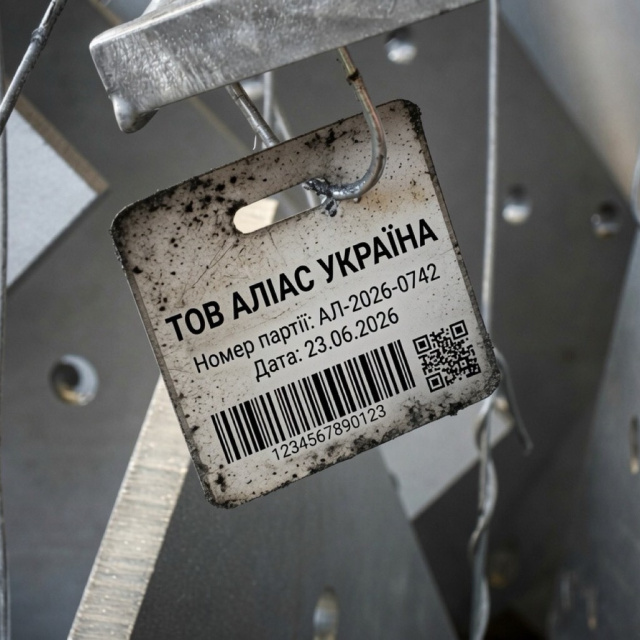

Це пластини-бирки з високолегованої нержавіючої сталі (наприклад, AISI 316) або нікелевих сплавів. Інформація (номери, штрих-коди або 2D QR-коди) наноситься на них методом глибокого лазерного гравіювання.

● Перевага: Матеріал тегу має набагато вищу температуру плавлення, ніж цинк, і не взаємодіє з розплавом. Пластина кріпиться до деталі на нержавіючому дроті, проходить крізь кислоту й цинк, залишаючись ідеально читабельною для сканерів після остигання.

2. Керамічні термо-хімічні бирки

Гнучкі композитні ярлики на основі керамічного волокна. Маркування на них друкується на спеціальному принтері з термостійким ріббоном (стрічкою).

● Перевага: Унікальний склад матеріалу володіє ефектом «самоочищення» від розплаву — рідкий цинк просто скочується з поверхні бирки, не затікаючи у штрих-код. Навіть після перебування у ванні за 450 °C код легко зчитується звичайним промисловим ТСД (терміналом збору даних).

3. Глибоке механічне або лазерне таврування

Якщо товщина профілю або листа дозволяє, маркування наносять безпосередньо на деталь за допомогою ударних клейм або потужного волоконного лазерного маркератора.

● Секрет технології: Глибина вибивання або пропалювання має бути не менше 0.3–0.5 мм із гострими краями рельєфу. Під час занурення цинк покриває виріб рівномірним шаром, повторюючи форму металу. Завдяки достатній глибині, номер чітко розрізняється навіть під шаром цинку товщиною у 80–120 мікронів.

Який метод маркування обрати?

❓ Часто задавані питання (FAQ)

1. Чому не можна маркувати метал фарбою перед гарячим цинкуванням?

Фарба містить полімерні смоли, які не розчиняються в соляній кислоті під час травлення. Через це цинк не може вступити в реакцію зі сталлю, що призводить до появи браку — голих непроцинкованих ділянок.

2. Чим можна безпечно маркувати деталі перед цинкуванням?

Безпечними методами є ударне таврування (вибивання номерів на металі), використання підвісних тегів із нержавіючої сталі (AISI 316), спеціальних керамічних бирок або глибокого лазерного гравіювання.

3. Що станеться зі звичайним маркером у ванні гарячого цинкування?

Звичайний маркер повністю згоряє за температури розплаву цинку (450 °C). Проте його хімічний слід залишається на сталі під час кислотної підготовки, блокуючи дифузію цинку в метал.

4. Які бирки витримують гаряче цинкування?

Гаряче цинкування витримують підвісні бирки з нержавіючої сталі або жаростійких нікелевих сплавів, а також спеціалізовані гнучкі керамічні теги із термотрансферним друком.

5. Яка глибина має бути у лазерного гравіювання на сталі під цинк?

Глибина лазерного або механічного гравіювання має становити не менше 0.3–0.5 мм з гострими краями, щоб маркування залишалося читабельним після покриття шаром цинку товщиною 80-120 мкм.

6. Чи потрібно видаляти зварювальний шлак перед відправкою на цинкування?

Так, видалення зварювального шлаку є обов’язковим. Кислота його не розчиняє, тому в місцях залишків шлаку цинк не покриє сталь, викликаючи миттєву корозію зварного шва.

7. Як прикріпити нержавіючий тег до деталі перед цинкуванням?

Нержавіючий тег або бирку прикріплюють за допомогою гнучкого дроту з нержавіючої сталі, пропускаючи його через технологічні чи монтажні отвори у самій конструкції.

8. Чи змиває соляна кислота клейкі стрічки та скотч?

Ні, соляна кислота не розчиняє клей та пластикову основу скотчу або ізострічки. Будь-який клейкий елемент залишить під собою брудний метал і призведе до браку покриття.

9. Чи можна зчитувати QR-коди з деталей після гарячого цинкування?

Так, якщо QR-код був нанесений на підвісний нержавіючий або керамічний тег, цинк з нього стікає, і код без проблем зчитується стандартним промисловим сканером.

10. Який промисловий стандарт регулює якість гарячого цинкування в Україні?

В Україні якість гарячого цинкування, вимоги до покриття та правила підготовки поверхні суворо регламентуються чинним державним стандартом ДСТУ EN ISO 1461.

Автор статті:

Ярослав Домбровський

Директор ТОВ «АЛІАС УКРАЇНА», провідний фахівець з антикорозійного захисту металоконструкцій з досвідом понад 15 років.

Спеціалізується на технологічній підготовці металоконструкцій до гарячого цинкування, впровадженні рішень Smart Tagging та Industry 4.0, а також забезпеченні повної відповідності європейським стандартам якості. Бере безпосередню участь у реалізації складних проєктів для висотних телекомунікаційних веж, опор освітлення, сонячних електростанцій та промислових металоконструкцій по всій території України.
