Краш-тест гарячого цинкування: випробування на удар та вигин за ДСТУ EN ISO 1461:2024

Гаряче цинкування — найнадійніший спосіб антикорозійного захисту металоконструкцій в Україні. Але як переконатися, що покриття витримає реальні механічні навантаження під час транспортування, монтажу та експлуатації?

Команда ТОВ «АЛІАС УКРАЇНА» (Черкаси) регулярно проводить лабораторні випробування оцинкованого металу на ударну стійкість, пластичність та адгезію. У цій статті ми детально розбираємо результати реальних стрес-тестів, пояснюємо, чому цинкове покриття від заводу АЛІАС не сколюється і не тріскається навіть при екстремальних деформаціях, та даємо практичні рекомендації для інженерів і проєктувальників.

Що ви дізнаєтесь зі статті

• Як гарячеоцинковане покриття поводиться при ударі енергією 100 Дж
• Чи можна гнути оцинковані конструкції на 180° без пошкодження захисту
• Чому контроль вмісту кремнію в сталі критично важливий
• Як відрізнити якісне гаряче цинкування від альтернатив за механічними властивостями

Чому механічна стійкість покриття критична для металоконструкцій

Під час логістики, розвантаження краном, монтажу на висоті чи в умовах вібрації металоконструкції зазнають сильних ударів, вигинів і деформацій. Звичайне лакофарбове покриття або холодне цинкування часто руйнується вже на цьому етапі.

Гаряче цинкування за технологією АЛІАС створює дифузійний металургійний зв’язок між цинком і сталлю. Покриття працює як єдине ціле з основним металом, а не як окремо нанесений шар.

Тест 1. Випробування на ударну стійкість оцинкованої сталі

Мета: Перевірити стійкість захисного шару до динамічних навантажень, що імітують удари під час транспортування, розвантаження та монтажу.

Хід випробування:

Сталевий кутик, оцинкований у 14-метровій ванні ТОВ «АЛІАС УКРАЇНА» (повний цикл підготовки та занурення), зафіксували на масивній станині. З висоти 2 метрів скинули сферичний бойок масою 5 кг. Енергія удару — 100 Дж (еквівалент сильного удару під час логістики та монтажу металоконструкцій).

Випробування проведено за внутрішньою методикою лабораторії АЛІАС, розробленою на основі принципів falling-weight impact тестування та вимог ДСТУ EN ISO 1461:2024 до механічної цілісності покриття.

Структура покриття (знизу вгору):

• Базова сталь
• Дельта-фаза (FeZn₇) — надтвердий інтерметалід
• Дзета-фаза (FeZn₁₃) — високоміцний шар
• Ета-фаза — чистий пластичний цинк (зовнішній шар)

Результати та металографічний аналіз:

У центрі удару утворилася помітна вм’ятина основного металу. Однак під мікроскопом (збільшення ×50) захисний шар цинку зберіг 100% суцільність. Відсутні відшарування, тріщини, здуття чи оголення чорного металу. Покриття повністю повторило деформацію сталі.

Чому гаряче цинкування АЛІАС витримує удари, на відміну від альтернатив?

На відміну від холодного цинкування (механічна адгезія), при температурі 450°C відбувається дифузія атомів цинку в кристалічну решітку заліза. Утворюються три міцні інтерметалідні фази, які «зварюють» покриття з металом на молекулярному рівні. Цинк деформується разом зі сталлю, а не відшаровується.

Тест 2. Екстремальний вигин великогабаритного прокату

Мета: Перевірити пластичність дифузійного шару при критичних деформаціях — для опор ЛЕП, дорожніх огороджень, ферм мостів та інших конструкцій, що працюють у складних умовах.

Хід випробування:

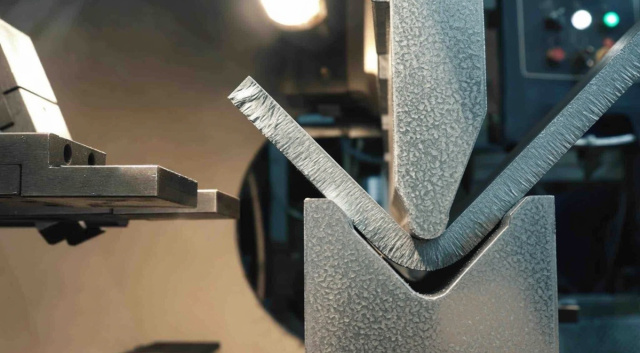

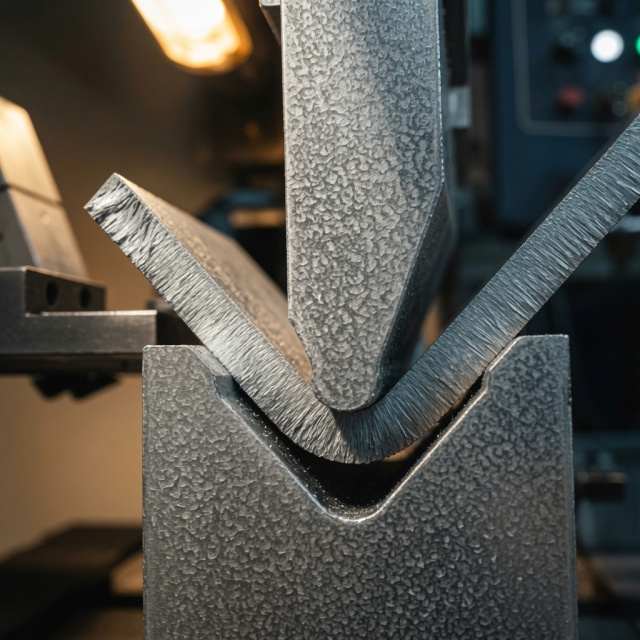

Оцинкована сталева смуга та профільна труба товщиною 6 мм встановлені на вертикальний гідравлічний прес. Зусилля поступово збільшували до 25 тонн. Зразки згинали на 90° та 180° (повне складання навпіл).

Результати:

Після повного згинання на 180° — жодних мікротріщин чи лущення. Покриття повністю повторило нову геометрію. Ультразвуковий товщиномір підтвердив, що товщина шару в зоні максимальної деформації залишилася в межах норм ДСТУ EN ISO 1461:2024.

Комерційний тригер для інженерів та ГІПів

Порада технолога АЛІАС:

Перед гарячим цинкуванням обов’язково вимагайте від постачальника металу аналіз вмісту кремнію (Si) відповідно до графіка Санделіна.

При вмісті Si > 0,03% дифузійний шар цинкового покриття може рости нерівномірно та хаотично, що призводить до надмірної товщини, крихкості та ризику відшарування покриття.

У ТОВ «АЛІАС УКРАЇНА» ми завжди працюємо на підставі сертифікату якості металу, який надає замовник. Це дозволяє ще на етапі приймання точно прогнозувати поведінку сталі в цинковій ванні та підбирати оптимальний технологічний режим цинкування для стабільно високої якості покриття.

Секрет пластичності покриття від АЛІАС

Надмірне перебування металу в розплаві призводить до надмірного росту крихкої Дельта-фази. Завдяки повній автоматизації підйомних механізмів у Черкасах ми контролюємо час занурення з точністю до секунди. Це забезпечує оптимальне співвідношення пластичної Ета-фази та міцних внутрішніх шарів.

Результат — конструкції можна гнути, монтувати внатяг і піддавати вібраціям без ризику для захисту (термін служби 50–80+ років).

Порівняльна таблиця стійкості покриттів

Комплексний контроль якості в АЛІАС включає не тільки ударні та деформаційні тести, а й перевірку адгезії методом сітки подряпин за ISO 2409. Детальний розбір цього малоруйнівного методу читайте в нашій статті:
Перевірка адгезії гарячого цинкування за ISO 2409.

FAQ — найчастіші запитання

Чи витримує гаряче цинкування удари при транспортуванні та монтажі?

Так. У лабораторних випробуваннях ТОВ «АЛІАС УКРАЇНА» оцинкований зразок піддавали удару енергією 100 Дж. Покриття зберегло 100% суцільність — без тріщин, відшарувань і оголення металу. Дифузійний зв’язок дозволяє цинку деформуватися разом зі сталлю.

Чи можна гнути оцинковані металоконструкції після гарячого цинкування?

Можна. Зразки товщиною 6 мм згинали на кут 90° і 180° під зусиллям до 25 тонн. Після повного згинання покриття повністю повторило геометрію без мікротріщин і лущення. Товщина шару в зоні деформації залишилася в межах ДСТУ EN ISO 1461:2024.

Чим гаряче цинкування відрізняється від холодного за механічною стійкістю?

При гарячому цинкуванні утворюється дифузійний металургійний зв’язок (інтерметалідні фази). Покриття «зварюється» зі сталлю. Холодне цинкування та фарба мають лише механічну адгезію і легко сколюються при ударі або вигині.

Що відбувається з покриттям у зоні максимальної деформації?

Покриття не відшаровується і не тріскається. Воно повністю повторює деформацію основного металу завдяки пластичності зовнішнього шару цинку та міцності внутрішніх інтерметалідних фаз. Ультразвуковий контроль підтвердив відповідність нормам стандарту.

Що робити, якщо сталь має високий вміст кремнію?

При Si > 0,03% можливий надмірний ріст крихкого інтерметалідного шару. Рекомендується замовляти сталь з контрольованим хімічним складом і узгоджувати параметри з технологом цинківні перед обробкою.

Чи потрібен ремонт цинкового покриття після згинання або удару?

У більшості випадків ремонт не потрібен. Завдяки дифузійному зв’язку покриття зберігає цілісність навіть після значних деформацій. Локальні пошкодження (якщо вони виникнуть) легко відновлюються цинк-насиченими фарбами.

Чи витримає покриття монтаж на висотних вежах 5G?

Так. Гаряче цинкування за технологією АЛІАС успішно застосовується на висотних телекомунікаційних вежах та об’єктах з вібраційними і вітровими навантаженнями. Термін служби в умовах C3–C5 становить 50–80+ років без ремонту.

Висновок

Краш-тести підтверджують: гаряче цинкування від ТОВ «АЛІАС УКРАЇНА» — це не просто захист, а інтегрована система, яка працює разом зі сталлю навіть за найжорсткіших умов. Ми забезпечуємо максимальну довговічність, мінімальні витрати на життєвий цикл (LCC) та повну відповідність європейським стандартам.

Автор статті:

Ярослав Домбровський

Директор, власник та провідний фахівець ТОВ «АЛІАС УКРАЇНА»
Понад 15 років практичного досвіду в гарячому цинкуванні металоконструкцій, зокрема висотних телекомунікаційних веж 5G, об’єктів енергетики, сонячних електростанцій та інфраструктури. Експерт з технологічних процесів, контролю якості та впровадження ДСТУ EN ISO 1461:2024.
