BIM-моделі для гарячого цинкування конструкцій у Revit і Tekla

BIM-моделі та цифрові двійники оцинкованих конструкцій: як правильно підготувати проєкт у Revit та Tekla з урахуванням EN 1090 гаряче цинкування

У 2026 році BIM-моделювання та цифрові двійники стали обов’язковою частиною проєктування сталевих конструкцій для великих інфраструктурних об’єктів, Smart City та проєктів відбудови в Україні. Особливо критичним це є для оцинкованих металоконструкцій, де помилки в BIM-моделі призводять до дефектів покриття, деформацій, додаткових витрат на доопрацювання та відмови в тендерах Prozorro або експорті за EN 1090.

У цій статті ми детально розбираємо, як правильно створювати BIM-моделі оцинкованих конструкцій у Revit та Tekla Structures, як інтегрувати їх у цифровий двійник і забезпечувати повну відповідність EN 1090-2 та ДСТУ EN ISO 1461. Матеріал орієнтований на проєктувальників, інженерів-конструкторів та BIM-спеціалістів, які працюють з гарячим цинкуванням.

Чому BIM-моделі та цифрові двійники критичні саме для гарячого цинкування

Гаряче цинкування — це не просто захисне покриття, а технологічний процес, який накладає жорсткі вимоги на геометрію виробу. Без правильної BIM-моделі виникають типові проблеми:

• відсутність дренажних отворів → накопичення цинку та «сльози»;
• неправильне розташування вентиляційних отворів → вибухи в ванні або непокриті зони;
• ігнорування припуску на товщину шару цинку (80–200 мкм) → проблеми при монтажі та зварюванні на об’єкті.

Цифровий двійник (Digital Twin) дозволяє ще на етапі проєктування симулювати весь цикл: підготовку поверхні, занурення в ванну (14 м у випадку АЛІАС УКРАЇНА), центрифугування, охолодження та монтаж. Це знижує ризики на 70–80 % і прискорює узгодження з виконавцем цинкування.

BIM-моделювання в Revit: ключові рекомендації для оцинкованих конструкцій

Revit ідеально підходить для архітектурно-будівельних проєктів Smart City (опори освітлення, зарядні станції, елементи фасадів).

Основні правила моделювання:

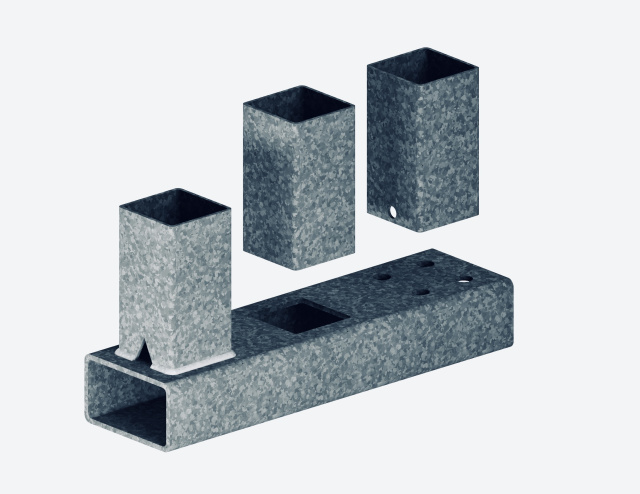

1. Дренажні та вентиляційні отвори
   • Мінімальний діаметр дренажного отвору — 12 мм (рекомендовано 16–20 мм).
   • Розташування: найнижча точка кожного відсіку + найвища точка для вентиляції.
   • У Revit використовуйте параметричні families з типом «Drainage Hole» та visibility filter «For Galvanizing».
2. Припуск на товщину цинкового шару
   • Додайте параметр «Zinc Thickness» (80–200 мкм залежно від класу агресивності C3–C5).
   • У Family Editor створіть shared parameter для автоматичного розрахунку збільшення габаритів.
3. Зварні шви та підготовка кромок
   • Моделюйте шви з урахуванням ISO 17659 та EN 1090-2.
   • Уникайте закритих порожнин — використовуйте fillet weld з зазором не менше 3 мм для доступу флюсу.
4. Інтеграція з EN 1090
   • Додайте в проект параметри: Execution Class (EXC1–EXC4), Declaration of Performance, Factory Production Control.
   • Використовуйте Dynamo-скрипти для автоматичної перевірки моделі на відповідність EN 1090-2 (розділ 6–8).

Повний чек лист з таблицями розмірів отворів, та правильної підготовки зварних швів доступний за посиланнями:

Гаряче цинкування металоконструкцій: правильне проектування з урахуванням вентиляції та дренажу

Гаряче цинкування: якість зварних швів, основні дефекти та способи запобігання

BIM-моделювання в Tekla Structures: переваги для промислових та інфраструктурних об’єктів

Tekla — стандарт для мостових конструкцій, огорож, перил, теплиць, ангарів, силосів, опор ЛЕП, вітрових ферм та великих металоконструкцій.

Специфічні налаштування для гарячого цинкування:

• Analysis & Design → активуйте «Hot-Dip Galvanizing» у властивостях профілю.
• Pour Units та Cast Units — розділіть конструкцію на транспортні елементи з урахуванням габаритів ванни (максимум 13,5 м × 2,8 м × 1,4 м).
• Clash Check з правилом «Galvanizing Clearance» — автоматична перевірка на відсутність «кишень» для цинку.
• Drawing → створюйте окремі «Galvanizing Drawings» з позначками дренажних отворів, напрямку занурення та референсними точками.

Цифровий двійник у Tekla реалізується через Tekla Model Sharing + Trimble Connect + PowerFab. Це дозволяє завантажити модель безпосередньо до виконавця цинкування для симуляції процесу.

Порівняльна таблиця: Revit vs Tekla для оцинкованих конструкцій

Чек-лист BIM-моделі перед відправкою на гаряче цинкування (EN 1090)

1. Усі порожнини мають дренаж/вентиляцію (min 1 отвір на 1 м²).
2. Немає закритих зварних коробів без доступу.
3. Вказаний напрямок занурення (стрілка в моделі).
4. Товщина сталі >3 мм (для уникнення короблення).
5. Файл експортовано в IFC 4.3 з property sets «Galvanizing» та «EN1090».
6. Перевірено на clash з урахуванням цинкового шару.
7. Додано матеріал «S235–S460 + Hot-Dip Galvanized» з посиланням на ДСТУ EN ISO 1461.

Переваги правильного BIM-моделювання для замовника

• Зниження вартості цинкування на 15–25 % (менше доопрацювань).
• Прискорення узгодження проєкту в 3–4 рази.
• Автоматична генерація документації для CE-маркування EN 1090.
• Можливість симуляції терміну служби в агресивних середовищах C4–C5.
• Повна сумісність з тендерами Prozorro та експортом до ЄС (CBAM + EPD).

Як АЛІАС УКРАЇНА інтегрується з вашим BIM-проєктом

Ми безкоштовно аналізуємо BIM-моделі (Revit / Tekla / IFC) і видаємо рекомендації щодо підготовки під гаряче цинкування в нашій ванні 14 м. Надішліть модель — отримайте звіт за 48 годин з позначками ризиків і розрахунком вартості.

Цифровий двійник вашої конструкції ми можемо створити спільно та використовувати для прогнозування товщини покриття ще до запуску у виробництво.

FAQ

Який мінімальний діаметр дренажних отворів для гарячого цинкування?

Мінімальний діаметр — 12 мм. Рекомендований розмір — 16–20 мм. Отвори розміщуються в найнижчій точці кожного відсіку конструкції (min 1 отвір на 1 м²). Вентиляційні отвори розташовують у найвищій точці за тим же принципом.

Чи потрібно додавати припуск на товщину цинку в BIM-моделі Revit чи Tekla?

Так, обов’язково. Товщина цинкового покриття становить 80–200 мкм (залежно від класу агресивності середовища C3–C5). У Revit це робиться через shared parameters + Dynamo, у Tekla — через user-defined attributes. Без припуску модель не відповідає EN 1090-2 і може призвести до браку на виробництві.

Які основні вимоги стандартів EN 1090-2 та ДСТУ EN ISO 1461 до BIM-моделей?

Модель повинна бути на рівні LOD 350+ (LOD 400 для Revit), містити property sets «Galvanizing» та «EN1090», вказувати напрямок занурення, матеріал (S235–S460 + Hot-Dip Galvanized) і забезпечувати дренаж/вентиляцію всіх порожнин. Також обов’язковий Clash Check з урахуванням цинкового шару.

У чому головна різниця між BIM-моделюванням для гарячого цинкування в Revit і Tekla Structures?

У Revit акцент на параметричних families, Dynamo-скриптах і IFC 4.3. У Tekla — на автоматичних компонентах, вбудованому Clash Check «Galvanizing Clearance», user-defined attributes та інтеграції з PowerFab і Trimble Connect. Tekla краще підходить для складних металоконструкцій, Revit — для архітектурно-будівельних проєктів.

Який чек-лист підготовки BIM-моделі до гарячого цинкування?

Основні пункти чек-листу:

1. Усі порожнини мають дренаж і вентиляцію (min 1 отвір на 1 м²).
2. Немає закритих зварних коробів без доступу.
3. Вказано напрямок занурення (стрілка в моделі).
4. Товщина сталі > 3 мм.
5. Експорт у IFC 4.3 з property sets «Galvanizing».
6. Перевірено Clash Detection з урахуванням цинкового шару.

Як автоматизувати перевірку BIM-моделі на відповідність EN 1090-2?

У Revit використовуйте Dynamo-скрипти для автоматичної перевірки дренажних отворів і припусків. У Tekla — вбудований Clash Check з правилом «Galvanizing Clearance» та Trimble Connect. Це дозволяє за секунди знайти всі «кишені» для цинку та уникнути браку.

Навіщо потрібен цифровий двійник оцинкованої конструкції?

Цифровий двійник (BIM-модель + реальні параметри цинкування) дає змогу точно розрахувати вартість, уникнути помилок на виробництві, забезпечити відповідність Factory Production Control (EN 1090-2) і швидко внести зміни без фізичного перероблення конструкції. Результат — економія до 18 % на матеріалах і термінах.

Висновок

Правильно підготовлена BIM-модель оцинкованих конструкцій у Revit або Tekla з урахуванням вимог EN 1090 — це не модний тренд, а обов’язкова умова для сучасних проєктів Smart City, відновлення інфраструктури та експорту в 2026–2027 роках. Компанії, які ігнорують цей етап, втрачають час, гроші та конкурентну перевагу.
