Обмеження гарячого цинкування за EN ISO 1461: 5 критичних випадків

У європейській практиці проектування сталевих конструкцій вибір антикорозійного захисту базується на розрахунку вартості життєвого циклу (Life Cycle Cost — LCC) та суворих обмеженнях фізики металів і корозійних процесів. Гаряче цинкування методом занурення (Hot-Dip Galvanizing — HDG) відповідно до ДСТУ EN ISO 1461:2024 (EN ISO 1461) залишається еталоном довговічності для більшості атмосферних умов (категорії C2–C5 за ISO 9223).

Проте воно не є універсальним рішенням. Існують чіткі експлуатаційні та технологічні критерії, коли від HDG слід відмовитися на користь альтернатив (термодифузійне цинкування за EN ISO 17668, дуплексні системи, високолеговані сталі, органічні покриття).

Завод ТОВ «АЛІАС УКРАЇНА» (Черкаси) керується принципами прозорої інженерної аналітики та багаторічним досвідом реальних промислових об’єктів. Нижче — 5 критичних випадків, коли гаряче цинкування є недоцільним або технічно ризикованим.

Екстремальні корозійні середовища та критичні рівні pH (< 5.0 або > 12.5)

Цинк — амфотерний метал. Стабільність пасивуючого шару патини (переважно гідроксикарбонату цинку Zn₅(CO₃)₂(OH)₆) існує лише у вузькому діапазоні pH. За межами цього діапазону швидкість корозії зростає в 10–20 разів порівняно з нейтральними умовами.

Технологічні обмеження:

• Категорії корозійної активності CX (екстремальна) та верхня межа C5 за ISO 9223 (хімічні виробництва з високою концентрацією SO₂, хлоридів, фторидів).
• Промисловий агросектор: прямі контакт з неферментованими органічними відходами, силосом, мінеральними добривами на основі амонію (сечовина, аміачна селітра), конденсат з pH 4–5.

Наслідки та рішення:

У таких середовищах цинк переходить у розчинні форми (Zn²⁺ у кислому або [Zn(OH)₄]²⁻ у сильно лужному), що призводить до наскрізної корозії покриття протягом перших 6–18 місяців.

Рекомендація:

Високолеговані аустенітні сталі (AISI 316L / 1.4404), епоксидно-фенольні або спеціальні хімстійкі системи. Гаряче цинкування в таких умовах економічно недоцільне навіть з урахуванням LCC.

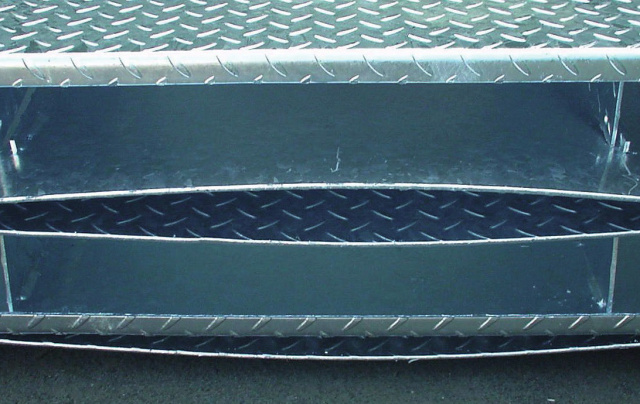

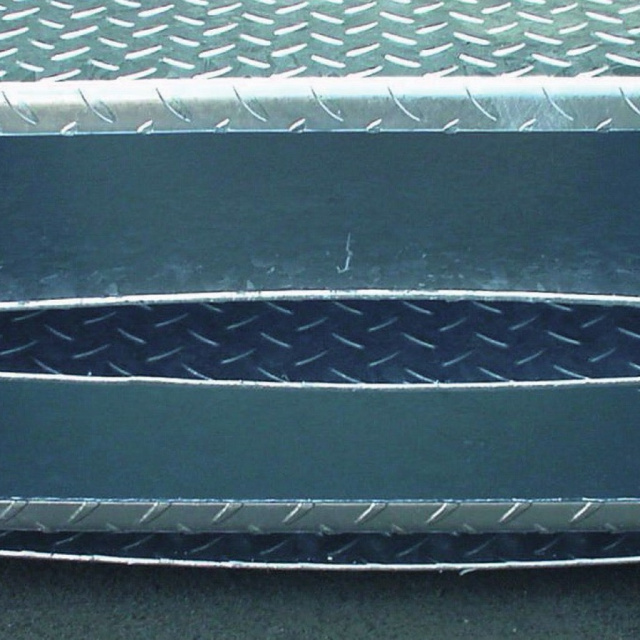

Тонкостінний прокат та ризик термічної деформації (товщина сталі < 2.0–2.5 мм)

Процес відбувається при температурі розплаву цинку 445–450 °C. При зануренні відбувається релаксація залишкових напружень від холодної деформації та зварювання. Нерівномірний нагрів + асиметрія перерізу призводять до жолоблення, втрати площинності та скручування.

Технологічні обмеження:

• Тонколистові зварні вузли товщиною менше 2.0 мм без симетричних ребер жорсткості.
• Довгомірні асиметричні профілі (односторонні швелери, кастомні зварні балки, тонкостінні труби малого діаметра).

Наслідки та рішення:

Ефект особливо критичний для елементів, що працюють на стиснення або вимагають точної геометрії (фасадні касети, легкі металоконструкції).

Рекомендація:

Проектувати з урахуванням симетрії, використовувати тимчасові розпірки/брейсінг або цинкувати окремі елементи з подальшим складанням. При товщині < 2 мм — переходити на безперервне гаряче цинкування (Continuous Hot-Dip Coated за EN 10346) або холодні методи.

Детальні правила проектування КМД під гаряче цинкування (дренажні отвори, симетрія, bracing)

Високоміцне кріплення (клас міцності ≥ 10.9) та прецизійні допуски

Товщина покриття за EN ISO 1461 — 45–100+ мкм. На різьбових поверхнях через капілярний ефект і в’язкість розплаву утворюється нерівномірний шар. Найкритичніше — воднева крихкість.

Механізм водневої крихкості:

Кислотне травлення (HCl) → виділення атомарного водню (H) → дифузія в кристалічну ґратку високоміцної сталі (особливо мартенситні структури) → зниження пластичності → раптове крихке руйнування під навантаженням (навіть через місяці).

Технологічні обмеження:

• Кріплення класів 10.9, 12.9 та вище (Rm ≥ 1000 МПа).
• Метричні різьби з дрібним кроком без попереднього розгортання (over-tapping) або застосування термодифузійного цинкування.

Рішення:

Класичне гаряче цинкування для таких деталей суворо не рекомендується. Європейський стандарт — термодифузійне цинкування (Sherardizing) за EN ISO 17668: рівномірний шар 15–30 мкм, відсутність рідкого цинку та кислотного травлення, відсутність ризику водневої крихкості, висока точність геометрії різьби.

Детальніше про водневу крихкість високотривких сталей при гарячому цинкуванні

Динамічні високочастотні навантаження та втомна міцність

Покриття HDG складається з інтерметалічних фаз (Γ — Fe₃Zn₁₀, δ — FeZn₇, ζ — FeZn₁₃) та зовнішнього шару η (чистий цинк). Інтерметаліди мають мікротвердість до 250 HV, але дуже низьку пластичність.

Під знакозмінними навантаженнями крихкі фази стають концентраторами напружень. Мікротріщини зароджуються на межі фаз або в самому інтерметаліді і поширюються в основу сталі. За даними інженерної практики та літератури, втомна міцність конструкції знижується на 15–25 % залежно від категорії деталі.

Технологічні обмеження:

• Компоненти вібромашин, грохотів, подрібнювачів, циклічно навантажених механізмів.
• Пружинні елементи та ресори (нагрів до 450 °C викликає відпуск сталі та втрату пружних властивостей).

Рішення:

Виключати такі вузли з партії гарячого цинкування. Застосовувати еластичні поліуретанові або епоксидні системи АКЗ з високою здатністю до деформації без утворення тріщин.

Специфічні вимоги до оптичної однорідності та декоративної естетики

Гаряче цинкування — функціональний інженерний захист, а не декоративне покриття. Зовнішній вигляд сильно залежить від хімічного складу сталі, зокрема вмісту кремнію (Si) та фосфору (P).

Ефект Санделіна (Sandelin peak):

При Si 0.03–0.12 % (іноді до 0.15 %) відбувається гіперактивний ріст ζ-фази. Покриття стає товстим (до 200+ мкм), сірим, шорстким, крихким і візуально неоднорідним навіть у межах однієї партії.

Технологічні обмеження:

• Архітектурні елементи преміум-сегменту з вимогою до абсолютної колірної консистенції (лофт-інтер’єри, фасадні касети, дизайнерські конструкції).
• Конструкції зі змішаних марок сталі в одному візуальному вузлі.

Рішення:

Європейська практика — дуплексна система: гаряче цинкування як довговічна антикорозійна база + фінішне порошкове фарбування в узгоджений колір за шкалою RAL. Це забезпечує як естетику, так і додатковий захист (загальний термін служби 50–80+ років у C4–C5).

Докладно про ефект Санделіна та вимоги до хімічного складу сталі перед гарячим цинкуванням

Engineering Summary

Гаряче цинкування за EN ISO 1461 — потужний інструмент, але лише тоді, коли фізика процесу та умови експлуатації дозволяють реалізувати його переваги. ТОВ «АЛІАС УКРАЇНА» дотримується європейської культури виробництва: ми не рекомендуємо HDG там, де воно технічно або економічно недоцільне.

Наш завод у Черкасах (ванна 14 м, потужність до 2000 т/міс) гарантує повний контроль якості за найвищими стандартами ЄС. Якщо ваш проект потрапляє під один із п’яти описаних критеріїв — зверніться за безкоштовним інженерним аналізом. Ми підберемо оптимальне рішення з урахуванням реального LCC та довговічності.

Часті запитання (FAQ)

Чи можна гаряче цинкувати болти класу міцності 10.9 і вище?

Ні. Класичне гаряче цинкування за EN ISO 1461 для кріплення 10.9 / 12.9 і вище суворо не рекомендується через високий ризик водневої крихкості. Оптимальне рішення — термодифузійне цинкування за EN ISO 17668.

Яка максимальна товщина сталі, при якій гаряче цинкування безпечне без ризику деформації?

Для більшості конструкцій без спеціальних заходів — від 3–4 мм. При товщині менше 2.0–2.5 мм ризик жолоблення та втрати геометрії значно зростає. Потрібне спеціальне проектування або альтернативні методи.

Як pH середовища впливає на довговічність гарячого цинкування?

Цинкове покриття стабільне в діапазоні pH приблизно 5.5–12.5. При pH < 5.0 або > 12.5 швидкість корозії зростає в 10–20 разів. У таких умовах HDG швидко втрачає захисні властивості.

Що таке ефект Санделіна і чому він важливий?

Ефект Санделіна — це різке збільшення товщини та погіршення якості покриття при вмісті кремнію в сталі 0.03–0.12 %. Покриття стає товстим, сірим, шорстким і крихким. Це природний металургійний процес, а не дефект технології.

Чи знижує гаряче цинкування втомну міцність металоконструкцій?

Так. Крихкі інтерметалічні фази (Γ, δ, ζ) є концентраторами напружень. Під циклічними навантаженнями втомна міцність може знижуватися на 15–25 %. Для віброобладнання та пружинних елементів HDG часто недоцільне.

Які альтернативи гарячому цинкуванню для тонкостінного металу?

Безперервне гаряче цинкування за EN 10346, термодифузійне цинкування, цинк-наповнені фарби (холодне цинкування) або органічні системи з попередньою фосфатацією.

Чи можна використовувати гаряче цинкування в хімічно агресивних середовищах?

Тільки після детального аналізу. У середовищах з pH < 5 або > 12.5, високою концентрацією SO₂, хлоридів або амонію класичне HDG показує незадовільну довговічність. Потрібні спеціальні рішення.

Що таке дуплексна система захисту і коли її варто застосовувати?

Дуплекс — це гаряче цинкування + фінішне порошкове або рідке фарбування. Забезпечує максимальну довговічність (50–80+ років у C4–C5) і відмінну естетику. Ідеально для архітектурних та фасадних конструкцій.

Чи впливає хімічний склад сталі на якість гарячого цинкування?

Так, критично. Вміст кремнію та фосфору визначає товщину, зовнішній вигляд, крихкість і довговічність покриття. Саме тому перед цинкуванням рекомендується контроль хімічного аналізу сталі.

Коли варто обирати термодифузійне цинкування замість гарячого?

Для високоміцного кріплення (10.9+), прецизійних деталей з дрібною різьбою, дрібних метизів та випадків, коли потрібна висока точність геометрії без ризику водневої крихкості.

Автор статті

Ярослав Домбровський

Директор та власник ТОВ «АЛІАС УКРАЇНА»

Провідний фахівець з антикорозійного захисту металоконструкцій з досвідом понад 15 років. Спеціалізується на впровадженні європейських стандартів (ДСТУ EN ISO 1461:2024, EN ISO 17668) на промислових та інфраструктурних об’єктах України, зокрема висотних телекомунікаційних вежах 5G, об’єктах сонячної енергетики та об’єктах з високими вимогами до LCC. Прихильник чесного інженерного підходу: рекомендуємо тільки ті рішення, які реально працюють десятиліттями.
