Гаряче цинкування елементів градирень та систем охолодження

Ефективність та безаварійність роботи сучасних теплоелектроцентралей (ТЕЦ), атомних і теплових станцій, а також великих хімічних та металургійних комбінатів напряму залежить від стабільності водоочисних та охолоджувальних контурів. Промислові градирні (вентиляторні та баштові) експлуатуються в умовах екстремального мікроклімату.

Внутрішні технологічні елементи, тримальні каркаси, обшивка, дифузори та трубопроводи систем зрошення щосекунди зазнають руйнівного впливу комплексу негативних факторів. Постійна вологість, висока температура, кисневе насичення, циклічне змерзання та хімічна агресія оборотних вод роблять звичайні лакофарбові покриття (ЛКМ) неефективними.

Одним з найбільш ефективних та економічно виправданих рішень у світовій практиці є гаряче цинкування елементів градирень та вузлів промислових систем охолодження. Фахівці компанії ТОВ «АЛІАС УКРАЇНА» пропонують детальний аналіз корозійних процесів у градирнях та переваги захисту металу за стандартом ДСТУ EN ISO 1461:2024.

Чому градирня є найагресивнішим середовищем для металоконструкцій?

Промислові системи охолодження поєднують у собі ризики відразу трьох корозійних середовищ (атмосферного, водного та теплового), що відповідає максимальним категоріям корозійної активності C5 (дуже висока промислова) та CX (екстремальна) за класифікацією ISO 9223.

Основні чинники руйнування металу в градирнях:

1. Постійна пароконденсатна агресія. Гаряча вода (35–55 °C), розбризкуючись через форсунки, створює щільний штучний туман. Насичена киснем водяна пара безперервно конденсується на сталевих поверхнях, створюючи ідеальні умови для електрохімічної корозії.
2. Концентрація солей та хімічних реагентів. При випаровуванні різко зростає концентрація хлоридів, сульфатів та карбонатів. Для запобігання біообростанню додають агресивні біоциди та хлорвмісні сполуки.
3. Ефект «вологого/сухого циклу». Елементи повітровхідних вікон, жалюзі та верхні частини дифузорів постійно переходять зі стану повного змочування до висихання, що прискорює руйнування захисних плівок.
4. Абразивний знос і кавітація. Потужні потоки води та повітря створюють гідроабразивну ерозію на опорних балках та кріпленнях.

Фізика захисту: чому гаряче цинкування перемагає порошкове фарбування

Спроби захисту епоксидними, поліуретановими чи порошковими покриттями призводять до підшарової корозії вже через 2–4 роки. Фарба здувається, лущиться і забиває форсунки.

Гаряче цинкування працює за принципово іншим механізмом:

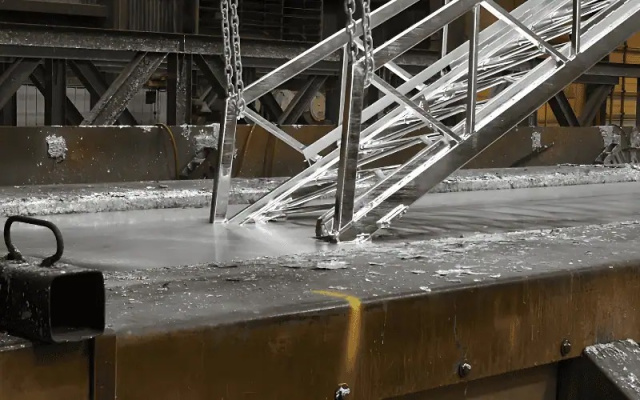

• Молекулярна дифузія. При зануренні в розплав цинку (450 °C) утворюється надміцний сплав з чотирьох інтерметалідних фаз (Gamma, Delta, Zeta, Eta). Покриття стає частиною металу.
• Бар’єрний + жертовний захист. Цинк діє як фізичний бар’єр, а при пошкодженні жертвує собою, захищаючи сталь.
• Стійкість до температурних коливань. Коефіцієнт термічного розширення Zn-Fe сплавів максимально наближений до сталі — покриття не тріскається при перепадах від +40 °C до –25 °C.

Порівняння антикорозійного захисту для елементів градирень (30 років експлуатації)

Особливості підготовки КМД та цинкування на заводі «АЛІАС УКРАЇНА»

Інженери ТОВ «АЛІАС УКРАЇНА» контролюють кожен етап для бездоганного результату:

1. Контроль хімічного складу сталі (ефекти Санделіна та Себрісті). Рекомендуються марки з вмістом Si 0,04% або 0,15–0,25% для товщини покриття 85–120+ мкм.
2. Аудит креслень КМД та дренажних отворів. Гарантуємо повний захист внутрішніх поверхонь труб.
3. Габарити ванни та потужність. Ванна 14 метрів, потужність понад 120 тонн на добу — цинкуємо великі ферми та трубопроводи без розрізання.

Економічна вигода: CAPEX проти OPEX за 30 років

ЛКМ: Низький CAPEX, але високий OPEX. Кожні 3–5 років — зупинка виробництва, альпіністи, зачистка. За 30 років витрати перевищують початкову вартість у 4–5 разів.

Гаряче цинкування від «АЛІАС УКРАЇНА»: Оптимальний CAPEX, нульовий OPEX після монтажу. Одна інвестиція — десятиліття безперебійної роботи.

FAQ: Гаряче цинкування промислових систем охолодження

1. Який термін служби гарячого цинкування в умовах градирні?

У категорії C5 швидкість зносу цинку — 4–8 мкм/рік. При товщині 100–120 мкм гарантовано 30–50+ років без ремонту.

2. Чи можна цинкувати труби з гарячою оборотною водою?

Так. Покриття стабільне до +200 °C, а робоча температура систем охолодження рідко перевищує +60 °C.

3. Чи потрібна система Duplex для елементів градирень?

Для внутрішніх зон достатньо базового HDG. Для зовнішніх елементів Duplex збільшує термін служби в 1,5–2 рази.

4. Як гаряче цинкування впливає на високоміцні болти?

Використовуємо механічну зачистку та центрифугування — різьба залишається чистою, міцність не знижується.

5. Чи захищає цинк від хлору та біоцидів?

Так. Природна патина надійно ізолює сталь від активного кисню, хлору та реагентів.

6. Чи можна оцинкувати елементи з іржею?

Так. Повна хімічна підготовка видаляє оксиди. Глибокі піттинги залишаються видимими, але подальша корозія зупиняється.

7. Як замовити розрахунок?

Надішліть специфікацію або креслення КМ/КМД на info@aliasukraine.com.ua. Офіційний розрахунок — протягом 15 хвилин.

Автор статті

Ярослав Домбровський

Директор, Власник та провідний фахівець ТОВ «АЛІАС УКРАЇНА»
Понад 15 років досвіду в галузі антикорозійного захисту металоконструкцій, зокрема висотних телекомунікаційних веж, промислових об’єктів та інфраструктурних проектів. Експерт з технологій гарячого цинкування за ДСТУ EN ISO 1461:2024, оптимізації КМД та LCC-аналізу.
