Требования к металлоконструкциям для горячего цинкования: полный гид

Горячее цинкование методом погружения в расплав цинка обеспечивает один из самых высоких сроков службы стальных конструкций — 50–80 лет и более в условиях коррозионных категорий C3–C5. Однако качество покрытия (толщина, равномерность, адгезия и внешний вид) формируется не в ванне, а задолго до неё — на этапе проектирования и изготовления металлоконструкций.

В данном руководстве систематизированы ключевые требования к металлоконструкциям для горячего цинкования в соответствии с ДСТУ EN ISO 1461:2024, EN 10025 и актуальной производственной практикой. Материал позволяет исключить типичные ошибки, которые приводят к браку покрытия, деформациям и повторным затратам.

Автор статьи

Ярослав Домбровский

Директор, владелец и ведущий специалист ООО «АЛИАС УКРАИНА»

Более 15 лет Ярослав Домбровский специализируется на горячем цинковании сложных металлоконструкций и глубоко понимает, как именно конструкторские решения влияют на качество и долговечность цинкового покрытия. Под его руководством реализованы сотни проектов для телекоммуникационных вышек, объектов энергетики, солнечных электростанций и инфраструктурных сооружений по всей Украине.

Особое внимание уделяет правильной подготовке изделий: химическому составу стали, расположению дренажных и вентиляционных отверстий, качеству сварных швов и снятию внутренних напряжений. Регулярно проводит технический аудит чертежей КМД, помогая заказчикам устранять критические ошибки ещё на этапе проектирования и гарантировать покрытие, которое соответствует требованиям ДСТУ EN ISO 1461:2024 и служит 50+ лет без ремонта.

1. Химический состав стали для горячего цинкования

Для получения стабильного и прогнозируемого результата горячего цинкования критически важен химический состав используемой стали. Оптимальными считаются конструкционные стали по EN 10025 (S235, S275, S355 и аналоги), а также близкие к ним марки по ГОСТ. Именно состав металла во многом определяет характер взаимодействия стали с расплавом цинка при температуре 450–460 °C.

Особое влияние оказывают углерод и кремний. Повышенное содержание углерода (как правило, выше 0,22–0,25 %) ухудшает формирование качественного железо-цинкового слоя и повышает вероятность дефектов адгезии. Ещё более чувствительным элементом является кремний. При определённых концентрациях он резко ускоряет реакцию между железом и цинком, что приводит к образованию избыточно толстого, неоднородного и более хрупкого покрытия. Подробнее об влиянии кремния на качество цинкового покрытия.

На практике это проявляется в виде:

• потери характерного блеска;
• появления матовой или серой поверхности;
• неравномерной толщины слоя;
• повышенного риска растрескивания и отслоения покрытия при механических нагрузках.

Именно поэтому перед запуском конструкций в производство необходимо запрашивать сертификат химического состава стали (mill test certificate) и оценивать не только отдельные элементы, но и их совокупное влияние. В спорных случаях рекомендуется проводить пробное цинкование контрольных образцов. Такой подход позволяет заранее выявить риски и избежать брака на всей партии.

Правильный выбор марки стали и контроль её химического состава — один из самых эффективных способов обеспечить долговечность покрытия и соответствие требованиям ДСТУ EN ISO 1461:2024.

2. Чистота поверхности перед горячим цинкованием

Качество цинкового покрытия напрямую зависит от состояния поверхности стали в момент погружения в расплав. Даже небольшие загрязнения нарушают формирование железо-цинковых фаз и приводят к дефектам.

Перед цинкованием поверхность должна быть полностью очищена от окалины, ржавчины, масел, краски, сварочного шлака и других загрязнений. Ориентиром служит степень очистки Sa 2½ по ISO 8501-1 (3-й класс по ГОСТ 9.402). На практике металл должен иметь равномерный серый цвет без видимых остатков оксидов.

Любые посторонние вещества вызывают:

• непроцинкованные участки;
• ухудшение адгезии;
• поры, вздутия и наплывы;
• снижение срока службы покрытия.

Особенно критичны остатки краски, масел и сварочного шлака — они практически полностью блокируют реакцию цинка со сталью. Поэтому подготовка поверхности является обязательным этапом, а не вспомогательной операцией. Подробнее об влиянии остатков краски на поверхности металла.

Стандартный цикл включает обезжиривание, травление, промывку, флюсование и сушку. Пропуск любого из этапов повышает риск брака. Чем чище поверхность перед цинкованием, тем стабильнее толщина покрытия и выше его долговечность.

3. Конструктивные требования: дренаж, вентиляция, и технологические отверстия

При горячем цинковании изделие погружается в расплав цинка при температуре около 450 °C. В этих условиях критически важно обеспечить свободное перемещение расплава, технологических растворов и образующихся газов по всем поверхностям конструкции, включая внутренние полости. Любой замкнутый объём, карман или герметичная полость создаёт риск воздушных пробок, непроцинкованных зон, местных наплывов и даже опасного роста давления внутри элемента.

Именно поэтому на этапе проектирования необходимо предусматривать технологические отверстия. Они решают две задачи: обеспечивают выход газов при погружении и гарантируют полный слив цинка при извлечении конструкции из ванны. Отверстия размещают в наиболее высоких и наиболее низких точках элемента, по возможности на противоположных концах и ближе к сварным швам. Все трубы, патрубки и замкнутые профили должны оставаться открытыми. Также следует учитывать необходимость точек подвеса — при нагреве металл теряет часть жёсткости, и конструкция может деформироваться под собственным весом.

Ошибки в проработке дренажа и вентиляции относятся к числу самых частых причин брака при горячем цинковании. Их практически невозможно компенсировать в процессе обработки. Качественное решение этих вопросов на стадии проектирования напрямую влияет на равномерность покрытия, расход цинка и отсутствие рекламаций.

4. Сварные соединения и швы

Качество сварных соединений напрямую влияет на результат горячего цинкования. В зоне шва структура металла изменена, поэтому любые дефекты становятся потенциальными очагами проблем с покрытием.

Для цинкования предпочтительны стыковые соединения и двусторонние швы. Нахлёсточные соединения без полной проварки по контуру образуют узкие зазоры, в которых задерживаются флюс, растворы и расплав цинка. Это приводит к наплывам, пористости и локальным нарушениям покрытия.

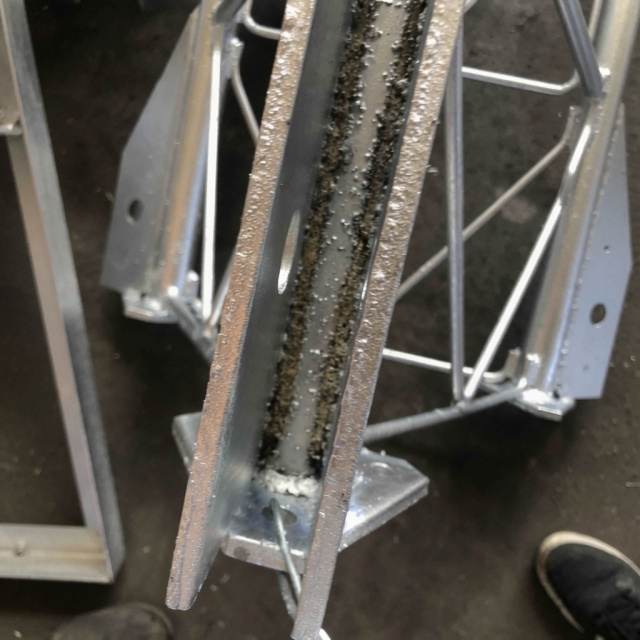

Швы должны быть сплошными, равномерными и тщательно зачищенными от шлака, брызг и окалины. Поры, трещины, непровары и шлаковые включения не только ослабляют конструкцию, но и нарушают нормальное формирование железо-цинковых фаз. Кроме того, в таких дефектах может оставаться травящая кислота, которая после монтажа при контакте с влагой начинает вытекать в виде характерных рыжих потёков. В этих местах покрытие часто получается тонким, неоднородным и имеет пониженную адгезию.

Внутренние напряжения, возникающие при сварке, также могут проявиться уже в процессе нагрева конструкции в цинковой ванне и привести к деформациям или трещинам. Поэтому качество выполнения и подготовки сварных соединений необходимо контролировать на этапе изготовления металлоконструкции.

Грамотно выполненный и подготовленный сварной шов позволяет получить равномерное долговечное покрытие без локальных дефектов и снижает риск претензий после цинкования.

5. Деформации и снятие внутренних напряжений

При погружении металлоконструкции в расплав цинка температура изделия быстро поднимается до 440–460 °C. В этих условиях внутренние напряжения, накопившиеся в металле после сварки, штамповки, вальцовки или термической резки, могут привести к деформациям, короблению и трещинам.

Особенно высокий риск возникает в конструкциях, где соединены элементы с большой разницей по толщине. Чем больше перепад толщин, тем сильнее неравномерное тепловое расширение и выше вероятность коробления. На практике рекомендуется выдерживать соотношение толщин в пределах 1:3, в крайнем случае — не более 1:5.

Зона термического влияния после плазменной или лазерной резки также требует внимания. В этом участке структура стали изменена, что ухудшает смачиваемость поверхности и может снижать толщину и адгезию цинкового покрытия.

Если в конструкции не сняты остаточные напряжения, при нагреве в цинковой ванне её с высокой вероятностью поведёт. Исправить геометрию после цинкования крайне сложно. Поэтому вопросы снятия напряжений и компенсации температурных деформаций необходимо решать заранее — на этапе проектирования и изготовления. В сложных случаях перед цинкованием проводят термическую обработку (отжиг или нормализацию). Также важно заранее сообщить заводу об особенностях конструкции (большая разница толщин, интенсивная сварка, плазменная или лазерная резка), чтобы снизить риски деформаций металла при горячем цинковании.

6. Шероховатость поверхности и толщина покрытия

Исходное состояние поверхности стали заметно влияет на толщину и внешний вид цинкового покрытия. Гладкая поверхность, полученная только после травления, обычно формирует более тонкое и равномерное покрытие. Если же перед цинкованием применялась дробеструйная или пескоструйная обработка шероховатость увеличивается, и покрытие получается более толстым. На практике такая подготовка перед горячим цинкованием во многих случаях не желательна.

Толщина цинкового покрытия нормируется требованиями ДСТУ EN ISO 1461:2024 (ранее ориентировались также на ГОСТ 9.307). На практике для большинства металлоконструкций средние значения находятся в диапазоне 70–120 мкм, при этом общий допустимый разброс может составлять от 40 до 200 мкм в зависимости от толщины проката и условий эксплуатации. Важно понимать, что чрезмерно толстое покрытие не всегда означает лучшую защиту — в ряде случаев оно становится более хрупким и склонным к растрескиванию.

Поэтому при проектировании и подготовке изделий следует учитывать не только требования к минимальной толщине, но и характер обработки поверхности. Это позволяет получать стабильный, прогнозируемый результат горячего цинкования.

7. Почему важно соблюдать все требования к изделиям для горячего цинкования?

Соблюдение требований к металлоконструкциям на этапе проектирования и изготовления напрямую определяет качество и долговечность цинкового покрытия. Ошибки в химическом составе стали, чистоте поверхности, расположении технологических отверстий, выполнении сварных швов или компенсации внутренних напряжений почти невозможно исправить в процессе цинкования.

Нарушение этих требований приводит к характерным последствиям:

• появлению наплывов, непокрытых зон и трещин;
• деформациям и короблению конструкций;
• существенному снижению реального срока службы покрытия;
• дополнительным затратам на доработку, повторное цинкование и устранение дефектов.

Правильная подготовка металлоконструкций позволяет получить стабильное покрытие, соответствующее ДСТУ EN ISO 1461:2024, и обеспечить длительную антикоррозионную защиту без преждевременных ремонтов. В долгосрочной перспективе это один из наиболее эффективных способов снизить стоимость владения металлоконструкцией и избежать скрытых расходов, связанных с браком.

Вывод

Качество горячего цинкования закладывается на этапе проектирования и изготовления металлоконструкции. Ошибки в химическом составе стали, расположении технологических отверстий или выполнении сварных швов практически невозможно компенсировать в процессе цинкования. Своевременное согласование чертежей с заводом позволяет заранее устранить риски и обеспечить стабильное покрытие в соответствии с требованиями ДСТУ EN ISO 1461:2024.
