Гаряче цинкування портальних та ригельних опор

Портальні та ригельні опори — це критично важливі елементи транспортної, енергетичної та залізничної інфраструктури, які щодня сприймають комбіновані статичні та динамічні навантаження, вібрацію, блукаючі струми та агресивне хімічне середовище.

Без надійного антикорозійного захисту металоконструкції втрачають несучу здатність, створюючи пряму загрозу безпеці. ТОВ «АЛІАС УКРАЇНА» пропонує промислове рішення преміум-класу — гаряче цинкування портальних та ригельних опор за стандартами ДСТУ EN ISO 1461:2024, яке гарантує експлуатацію конструкцій протягом 50–80+ років без капітального ремонту.

Чому портальні та ригельні опори потребують саме гарячого цинкування?

Альтернативні методи створюють лише поверхневий бар’єр, який під дією вібрації швидко покривається мікротріщинами. Гаряче цинкування забезпечує двокомпонентний захист: бар’єрний шар + електрохімічний (жертовний) захист. Для портальних конструкцій це особливо важливо, адже вони часто мають трубчасту або коробчасту форму — тільки гаряче занурення гарантує 100% захист внутрішніх порожнин.

Специфіка цинкування великогабаритних інфраструктурних опор

Ригельні та портальні конструкції відрізняються значними габаритами, масою та складною геометрією. Будь-яка помилка на етапі проектування КМД та дренажних отворів може призвести до деформації або неповного пролиття.

Технологія дренажу та вентиляції при гарячому цинкуванні портальних та ригельних опор

Портальні та ригельні опори часто мають коробчасту (RHS/SHS) або трубчасту конструкцію з внутрішніми порожнинами, жорсткістю та торцевими пластинами. Саме тому правильне проектування дренажних та вентиляційних отворів у КМД є одним з найважливіших факторів якості гарячого цинкування.

Без достатньої кількості та правильного розташування отворів неможливо гарантувати:

• повне проникнення цинку у всі внутрішні поверхні (металургійний зв’язок);
• вільний вихід повітря та пари під час занурення;
• стікання надлишку цинку при витягуванні конструкції з ванни.

Небезпека неправильного дренажу

При зануренні у розплав цинку (~450 °C) будь-яка волога або замкнуте повітря миттєво перетворюється на пару. Тиск може сягати 25 МПа — це призводить до деформації («роздування») конструкції, тріщин або навіть руйнування. Крім того, повітряні «кишені» залишають внутрішні поверхні без покриття, що критично для довговічності опор контактної мережі, ВРП та дорожніх порталів.

Основні правила проектування дренажу та вентиляції

(відповідно до рекомендацій EN ISO 14713-2 та кращих практик гальванічних асоціацій)

1. Розміщення отворів

• Вентиляційні отвори — у найвищій точці конструкції при її орієнтації під час занурення (вироби занурюють під кутом).
• Дренажні отвори — у найнижчій точці.
• Для коробчастих ригелів з торцевими пластинами отвори розташовують по діагоналі протилежно один одному, якомога ближче до стінок/кутів перерізу.
• Для довгомірних ригелів (10–14 м) рекомендується встановлювати кілька пар отворів вздовж усієї довжини — це запобігає утворенню повітряних пробок у середній частині балки.

2. Розміри та площа отворів

• Мінімальний діаметр технологічних отворів — 8–10 мм (не менше товщини металу).
• Для довгомірних порожнистих профілів сумарна площа отворів повинна бути не менше 1/7 площі перерізу профілю.
• Для великих коробчастих перерізів (H+W від 300 мм і більше) — отвори діаметром 75–200 мм або виріз кутів (cropping). Чим більший переріз — тим більші отвори.
• Перевага надається одному-двом великим отворам, а не великій кількості маленьких.

3. Додаткові елементи конструкції

• Ребра жорсткості, діафрагми та косинки — обрізати кути мінімум на 19 мм або виконувати отвори біля кутів.
• У місцях з’єднання трьох площин металу — обов’язковий технологічний отвір або виріз.

Як це реалізовано на ТОВ «АЛІАС УКРАЇНА»

• Проводимо вхідний інженерний контроль КМД з обов’язковою перевіркою розташування, кількості та діаметра дренажних/вентиляційних отворів.
• Надаємо безкоштовні консультації проектувальникам щодо оптимального розміщення отворів під конкретні габарити, масу та орієнтацію занурення у 14-метрову ванну.
• Для важких довгомірних конструкцій виконуємо індивідуальний розрахунок часу витримки та параметрів процесу, щоб уникнути термічних деформацій.
• Завдяки унікальній довжині ванни ми цинкуємо довгі суцільні ригелі та портали без додаткових стиків — за умови правильного дренажу в КМД.

Результат правильної технології дренажу

100% захист внутрішніх порожнин, відсутність деформацій, рівномірне покриття товщиною 85–200 мкм, мінімальні напливи цинку та максимальна довговічність конструкцій у категоріях корозійності C4–C5.

Саме тому для таких об’єктів критично важлива наявність ванни довжиною 14 метрів — це дозволяє цинкувати довгомірні суцільні ригелі та портали без додаткових стиків і зварних з’єднань на об’єкті.

Сфери застосування та особливості захисту

Залізнична інфраструктура (опори контактної мережі)

Жорсткі поперечини та консольні портали працюють в умовах постійної вібрації та впливу блукаючих струмів. Цинкове покриття виконує додаткову функцію заземлювача та нівелює гальванічну корозію. Детальніше про сумісність — у розділі гальванічна корозія та сумісність металів.

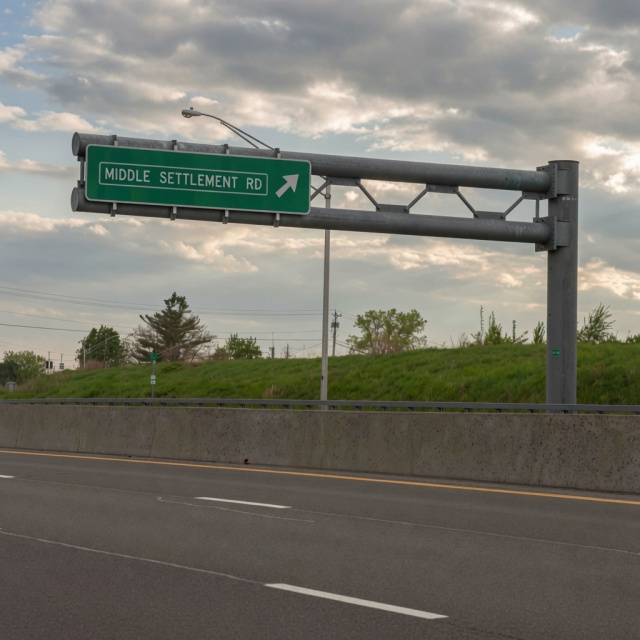

Автомобільні дороги та магістралі

Портали несуть інформаційні щити, знаки та системи WIM. Метал постійно піддається дії солей та реагентів. Гаряче цинкування забезпечує стійкість у категоріях C4–C5 без обслуговування.

Високовольтні підстанції та ЛЕП

Портали ВРП тримають обладнання під високою напругою. Гаряче цинкування повністю виключає сервісні простої на десятиліття.

Технологічний регламент для великогабаритних конструкцій

Якість покриття на 90% залежить від правильної підготовки. На потужностях ТОВ «АЛІАС УКРАЇНА» процес автоматизований і контролюється лабораторно.

• Вхідний інженерний контроль КМД з перевіркою дренажних отворів.
• П’ятиступенева хімічна підготовка (детально — у статті про технологію та ДСТУ).
• Оцинкування у ванні 14,0 × 1,5 × 2,8 м з індивідуальним розрахунком часу витримки для важких виробів.
• Охолодження та пасивація.

Переваги гарячого цинкування портальних опор від ТОВ «АЛІАС УКРАЇНА»

• Унікальна 14-метрова ванна — цинкування довгомірних ригелів суцільними елементами.
• Потужність 2026 року — понад 120 тонн на добу (більше 3600 тонн на місяць).
• Повна відповідність ДСТУ EN ISO 1461:2024 + офіційні протоколи якості.
• Власна метизна лінія з центрифугуванням — чиста різьба без напливів. Детальніше — гаряче цинкування метизів та дрібних виробів.
• Персональний менеджер + безкоштовний інженерний супровід КМД.
• Терміни: стандартно 3–7 днів, терміново — 1–2 дні.
• Комплексна логістика довгомірних та великовагових конструкцій.

Економічна ефективність: інвестиція, що окупається тричі

Інвестиція в гаряче цинкування повністю окупається вже на 7–10 році експлуатації.

Важливі правила безпечного монтажу оцинкованих опор

1. М’яке стропування — тільки текстильні стропи.
2. Оцинковані метизи — детальніше у гаряче цинкування метизів.
3. Локальний ремонт — пошкодження зачистіть і обробіть цинконаповненим грунтом. Інструкції — у матеріалі про дефекти та контроль якості.
4. Сумісність металів — уникайте гальванічних пар (детальніше у гальванічна корозія).

Часті запитання про гаряче цинкування портальних та ригельних опор

1. Чому гаряче цинкування краще за фарбування для портальних опор, що працюють під вібрацією?

Гаряче цинкування створює металургійний зв’язок цинку зі сталлю, який не тріскається під динамічними навантаженнями. Фарба утворює лише поверхневу плівку, яка швидко руйнується від вібрації залізничного та автомобільного транспорту.

2. Який термін служби гарячеоцинкованих портальних та ригельних опор у корозійних категоріях C4–C5?

За дотримання технології та стандартів ДСТУ EN ISO 1461 термін служби становить 50–80+ років без необхідності капітального ремонту або перефарбування.

3. Чи потрібно спеціально проектувати КМД для гарячого цинкування довгих ригелів?

Так. Обов’язково передбачити дренажні та технологічні отвори для вільного виходу повітря та стікання цинку. Неправильне проектування може призвести до деформації конструкції. Безкоштовну консультацію з КМД надає ТОВ «АЛІАС УКРАЇНА».

4. Чи можна оцинкувати довгомірний ригель або портал суцільним елементом?

Так. Завдяки унікальній ванні довжиною 14 метрів ми цинкуємо довгі суцільні конструкції без додаткових стиків і зварних з’єднань на об’єкті.

5. Як гаряче цинкування захищає опори контактної мережі від блукаючих струмів?

Цинкове покриття виконує функцію заземлювача та нівелює гальванічну корозію, яка виникає через блукаючі струми на залізничній інфраструктурі.

6. Яка товщина цинкового покриття рекомендується для портальних опор інфраструктури?

Залежно від товщини сталі — від 85 до 200 мкм. Для важких інфраструктурних об’єктів зазвичай контролюємо товщину від 85 мкм і вище.

7. Чи можливо виконати гаряче цинкування портальних опор у терміновому режимі?

Так. Стандартний термін — 3–7 робочих днів. Для критичних об’єктів передбачено термінове виконання за 1–2 робочих дні (обговорюється індивідуально).

8. Як уникнути пошкодження цинкового покриття під час монтажу важких ригельних конструкцій?

Використовуйте тільки текстильні стропи, оцинковані метизи та уникайте зварювання без подальшого локального відновлення покриття цинконаповненим грунтом.

9. Наскільки вигідніше гаряче цинкування порівняно з фарбуванням з точки зору повної вартості володіння?

Гаряче цинкування окупається за 7–10 років за рахунок відсутності повторних ремонтів, демонтажів та простоїв об’єктів. Фарбування потребує регулярного відновлення кожні 5–10 років.

10. Чи надаєте ви консультації щодо правильного розташування дренажних отворів у КМД портальних опор?

Так. Інженери ТОВ «АЛІАС УКРАЇНА» безкоштовно консультують замовників на етапі проектування та розробки креслень КМД.
